请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

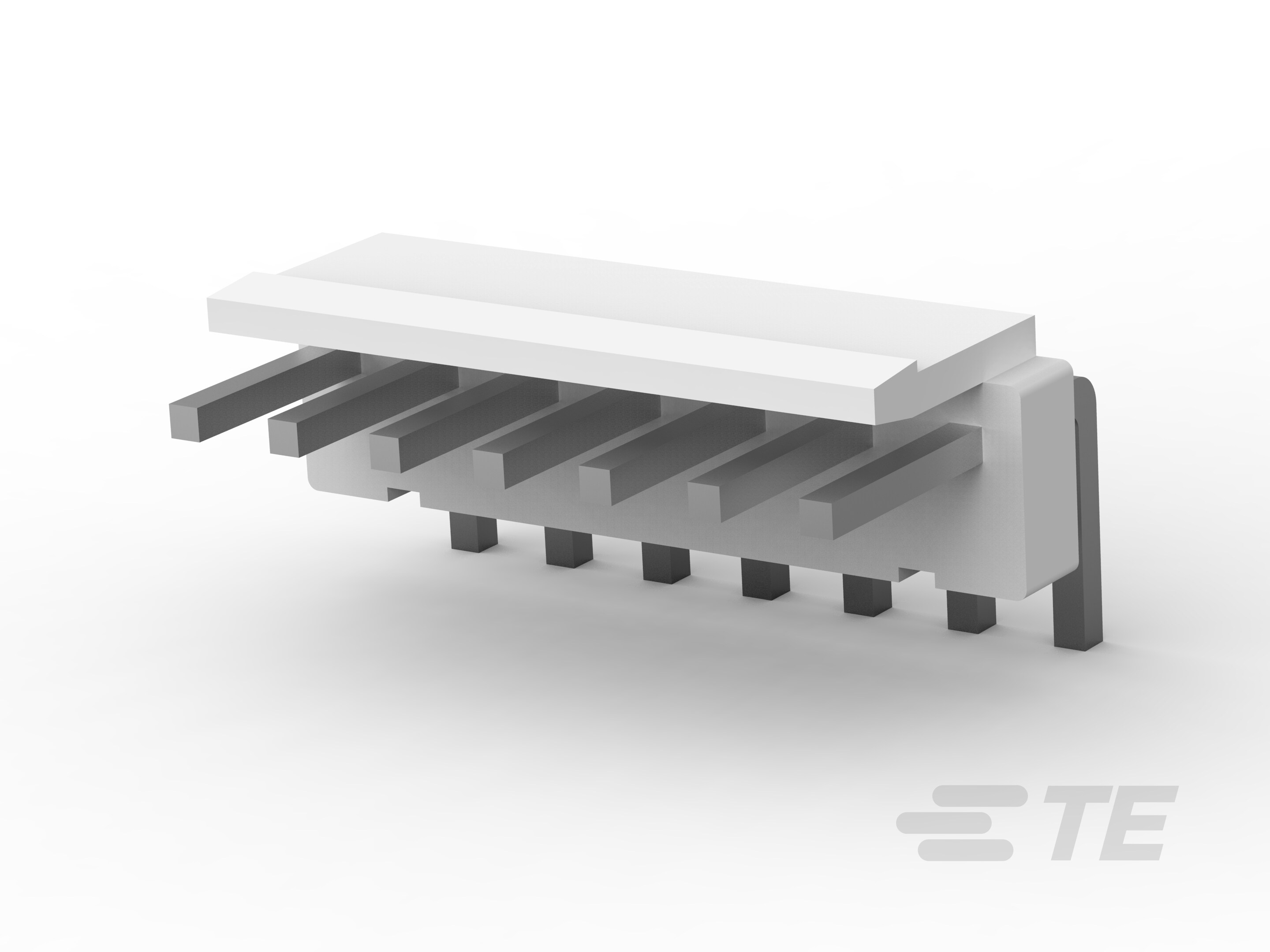

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 线到板

• 接头类型 : 部分带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 连接器端子负载状态 : 满载

• PCB 安装方向 : 直角

• 位数 : 7

• 行数 : 1

• 工作电压 (VAC): 250

• 连接器外形 : 低

• 主要产品颜色 : 白色

• 端子接触部电镀材料表面涂层 : 哑光

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 黄铜

• 端子接触部长度 : 8.6 mm [ .33 in ]

• 端子布局 : 直插式

• 端子形状和构造 : 正方形

• PCB 端子端接区域电镀材料厚度 : 2.032 µm [ 80 µin ]

• 接合方柱尺寸 : 1.14 mm [ .045 in ]

• 端子接合区域电镀材料厚度 : 2.032 µm [ 80 µin ]

• 端子接触部电镀材料 : 锡 (Sn)

• 端子类型 : 插针

• 端子额定电流（最大值） (A): 7.5

• 方形端接柱体和尾部尺寸 : 1.14 mm [ .045 in ]

• 端接柱体和尾部长度 : 3.6 mm [ .146 in ]

• PCB 端接方法 : 通孔 - 焊接

• 接合对准类型 : 极化

• 接合固定 : 带有

• 接合固定类型 : 锁闩

• 面板安装特性 : 不带

• PCB 安装固定 : 不带

• PCB 安装对准 : 不带

• 连接器安装类型 : 板安装

• 接合对准 : 带有

• 外壳材料 : 尼龙 66

• 中心线（间距） : 3.96 mm [ .156 in ]

• 连接器长度 (in): 1.091

• 连接器高度 : 8.21 mm [ .323 in ]

• PCB 厚度（建议） : 1.6 mm [ .063 in ]

• 连接器宽度 : 15.57 mm [ .613 in ]

• 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

• 电路应用 : 电源

• 灼热丝额定值 : 标准件 - 非灼热丝

• 与已批准的标准产品兼容 : UL E28476

• 与机构/标准产品兼容 : UL

• UL 阻燃性等级 : UL 94V-0
