6473423-1

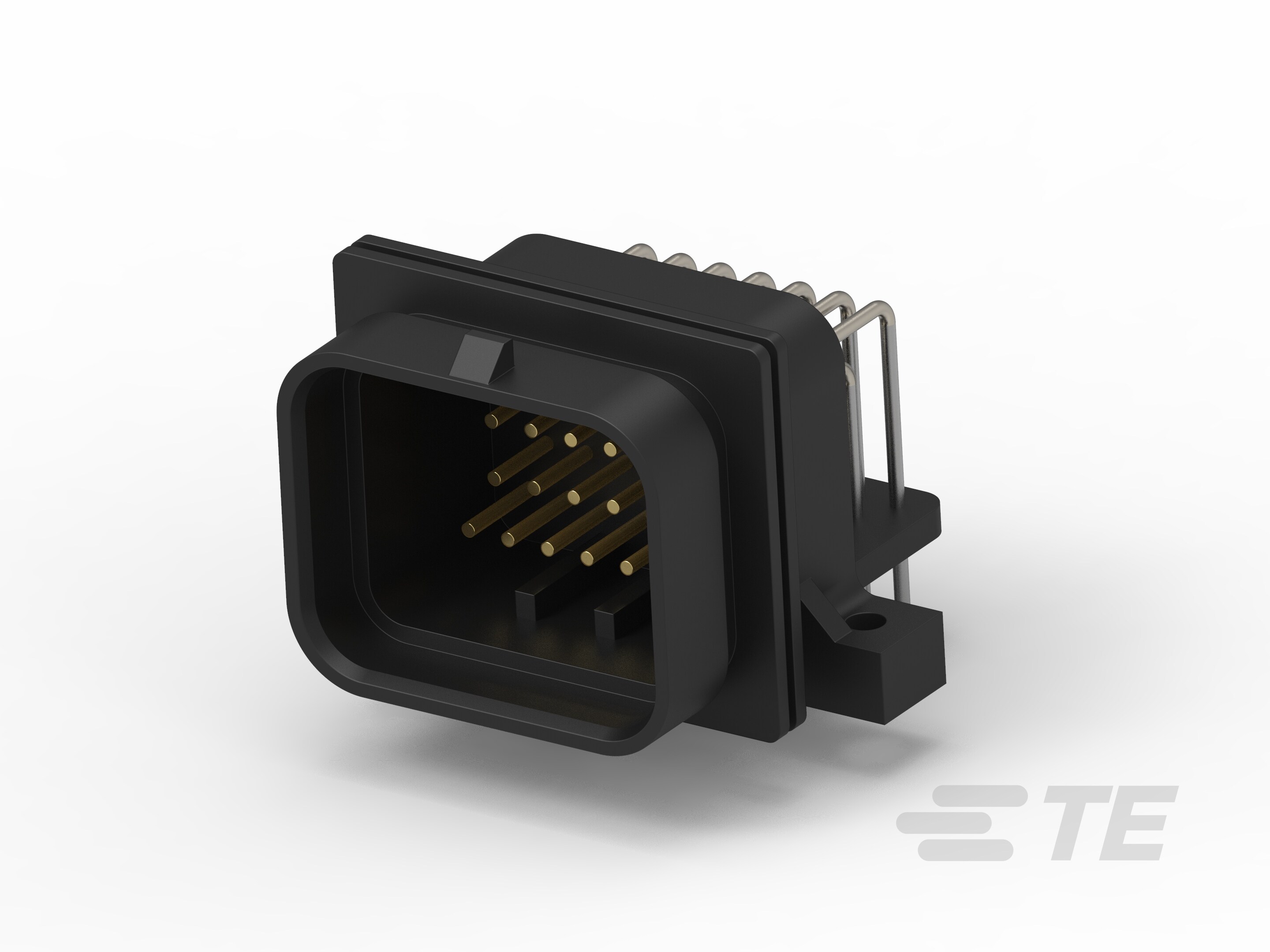

Right Angle, Wire-to-Board, 26 Position, 4 Rows, 3mm [.118in] Centerline, Gold (Au), Sealable, Printed Circuit Board, SUPERSEAL 1.0mm
6473423-1
Right Angle, Wire-to-Board, 26 Position, 4 Rows, 3mm [.118in] Centerline, Gold (Au), Sealable, Printed Circuit Board, SUPERSEAL 1.0mm
-
- AMP
- SUPERSEAL 1.0mm
- TE 内部编号 6473423-1
- TE 内部产品描述 SUPER SEAL 26POS CAP ASSY H AU
- 所有 SUPERSEAL 1.0 连接器接头 (39)
-
PCB 安装方向 : 直角
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 7
文档
产品图纸
- SUPER SEAL CONNECTOR (UPPER LOCK) CAP HOUSING 26POS. ASSY JPN_CD_6473423-1_A.pdf 日语
- SUPER SEAL CONNECTOR (UPPER LOCK) CAP HOUSING 26POS. ASSY 日语
- SUPER SEAL CONNECTOR (UPPER LOCK) CAP HOUSING 26POS. ASS'Y ENG_CD_9-1437287-8_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6473423-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_6473423-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6473423-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_6473423-1_C.3d_stp.zip 英文版本
数据表/目录页
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-78011_A1.pdf 英文版本
- JPN_SS_114-78013_O1.tif 日语
- JPN_SS_114-78013_O1.pdf 日语
- 产品规格 ENG_SS_108-78140_A9.pdf 英文版本
使用说明书
- 使用说明书（非美国） S_411-78017_O.pdf 英文版本
- S_411-78017_O.tif 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20160726_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
信号位置数量 : 26
-
PCB 安装方向 : 直角
电气特征
-
额定电压（最大值） (VDC): 250
-
额定电压（最大值） (VAC): 250
主体特性
-
连接器和键控代码 : 4
-
主要产品颜色 : 黑色
接触件特性
-
接合插针直径 : 1 mm [ .039 in ]
-
端子额定电流（最大值） (A): 7
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 39.5 mm [ 1.55 in ]
-
连接器宽度 : 36.5 mm [ 1.44 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 16
