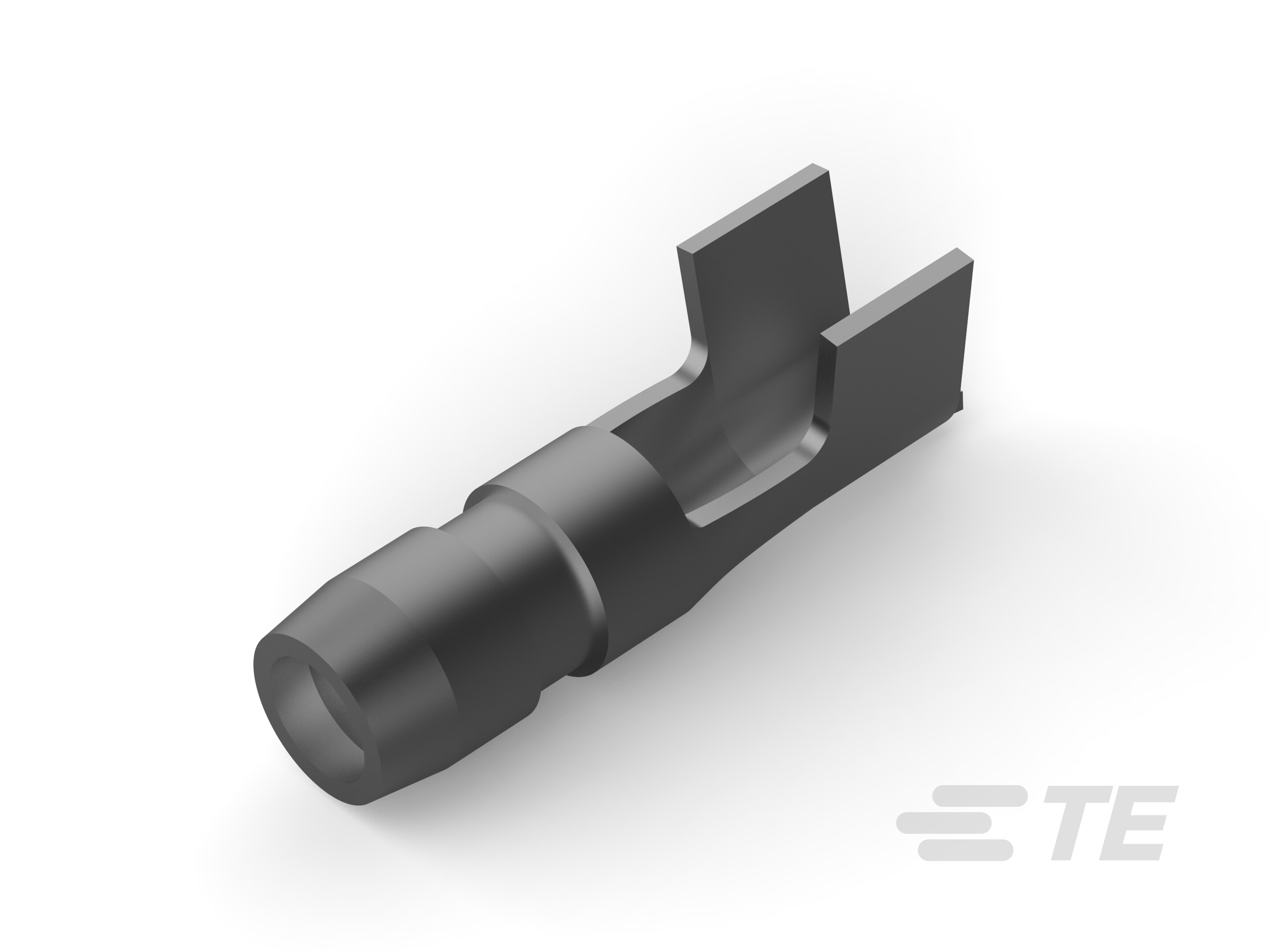

63925-1
Shur-Plug, 3.96 mm [.156 in] Pin Diameter, 12 – 14 AWG, 2.1 – 3.3 mm² Wire, Open Barrel, Pre-Tin Plating, 19.1 mm [.755 in] Length, SHUR-PLUG 156
63925-1
Shur-Plug, 3.96 mm [.156 in] Pin Diameter, 12 – 14 AWG, 2.1 – 3.3 mm² Wire, Open Barrel, Pre-Tin Plating, 19.1 mm [.755 in] Length, SHUR-PLUG 156
-
- SHUR-PLUG 156
- TE 内部编号 63925-1
- TE 内部产品描述 SHUR PLUG .156 Dia 14-12 AWG PTPBR
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 3.96 mm [ .156 in ]
-
线径 (AWG): 12 – 14
-
线径 (mm²): 2.1 – 3.3
-
压线筒类型 : Open
文档
产品图纸
- SHUR PLUG,3.96 [.156] DIA 英文版本
- SHUR PLUG,3.96 [.156] DIA C_63925_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63925-1_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_63925-1_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63925-1_C1.3d_igs.zip 英文版本
- ENG_CVM_CVM_63925-1_C1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2042_C1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 3.96 mm [ .156 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 预镀锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 12 – 14
-
线径 (mm²): 2.1 – 3.3
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 19.1 mm [ .755 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装方法 : 卷/盒
