63623-2

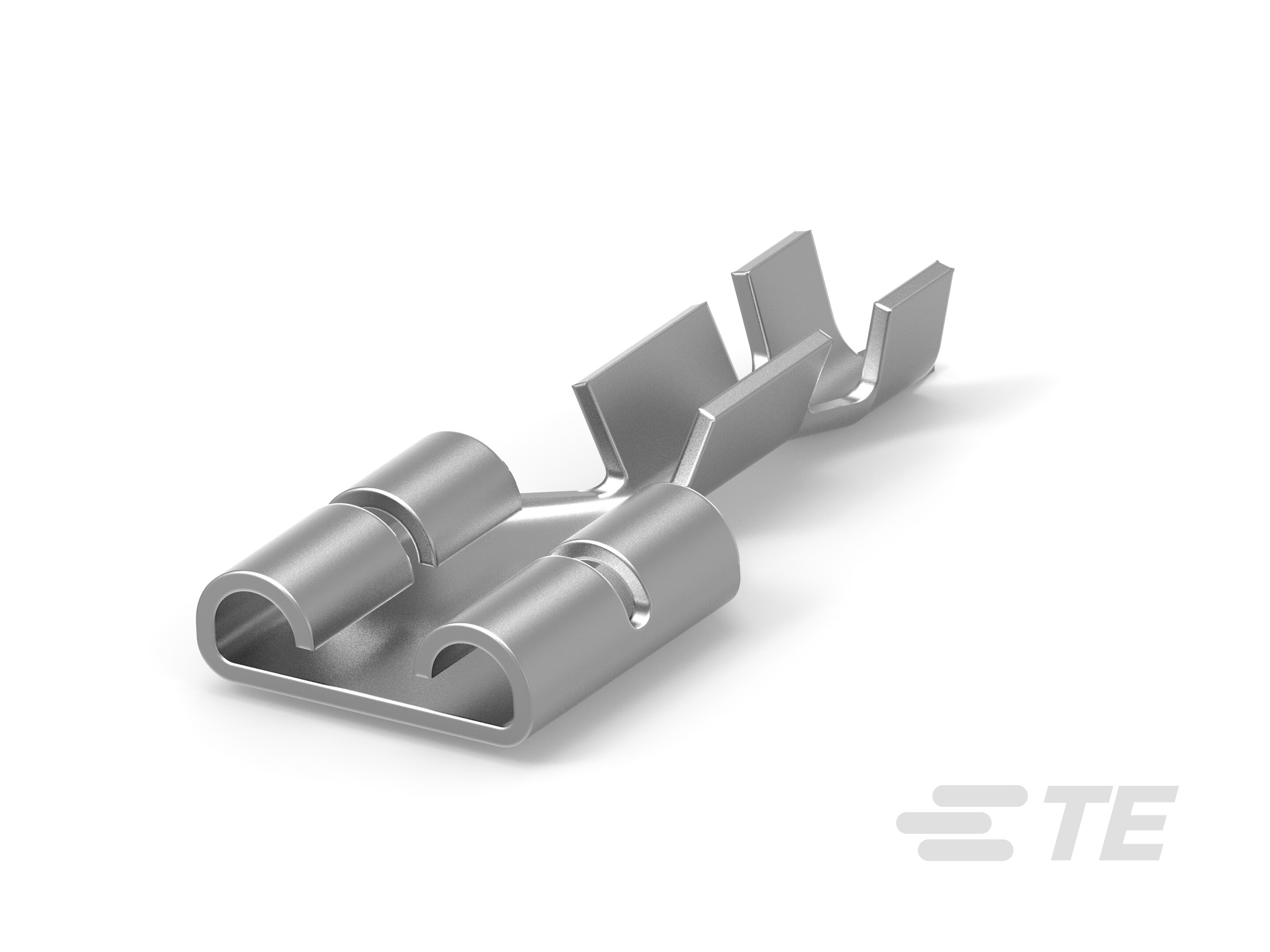

Quick Disconnect Receptacle, Uninsulated, 24 – 19 AWG, .2 – .65 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Brass, Tin Plating, AMPLIVAR
63623-2
Quick Disconnect Receptacle, Uninsulated, 24 – 19 AWG, .2 – .65 mm² Wire, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Brass, Tin Plating, AMPLIVAR
-
- AMPLIVAR
- TE 内部编号 63623-2
- TE 内部产品描述 RCPT AMVAR 250FAST LIF 016TPBR
-
快速断开端子类型 : 母端
-
线径 (AWG): 24 – 19
-
线径 (mm²): .2 – .65
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- RECEPTACLE, FASTON, L.I.F., AMPLIVAR, 6.35 [.250] SERIES ENG_CD_63623_D_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63623-2_M.pdf 3D
- 下载查看 ENG_CVM_CVM_63623-2_M.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63623-2_M.3d_igs.zip 英文版本
- ENG_CVM_CVM_63623-2_M.3d_stp.zip 英文版本
数据表/目录页
- 82004 FASTON Terminals (Insulated and Uninsulated) Catalog - FASTON Receptacles Section ENG_CS_82004_FASTON_Receptacles_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2144_A.pdf 英文版本
- 产品规格 ENG_SS_108-143150_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
-
插入力 : 低
结构特性
-
连接容量 : 单
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 1.27 – 2.03 mm [ .05 – .08 in ]
-
产品长度 : 17.53 mm [ .69 in ]
-
线径 (AWG): 24 – 19
-
线径 (mm²): .2 – .65
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 12500
-
封装方法 : Reel
