6339447-7

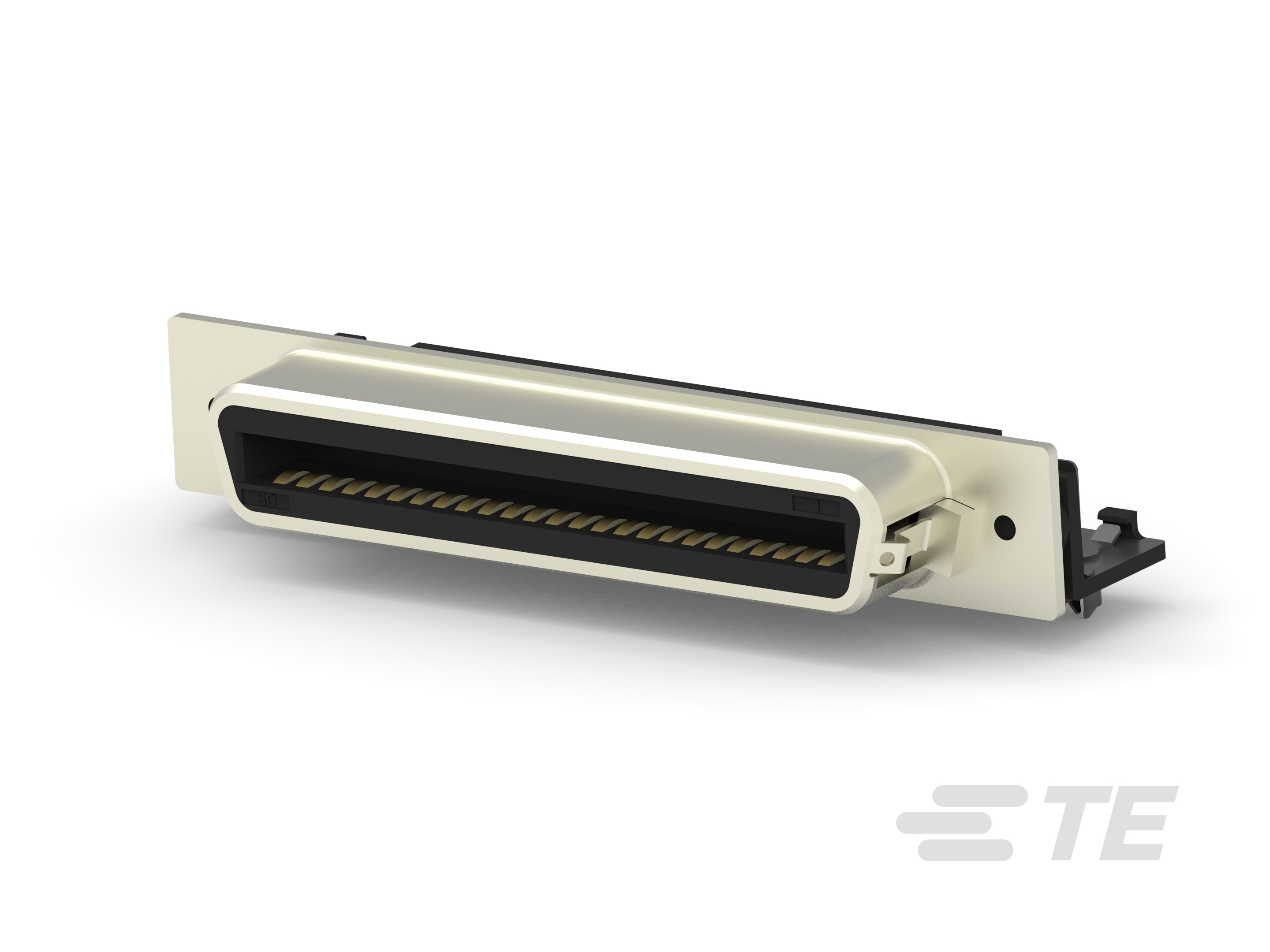

50 Position, Receptacle, Cable-to-Board, Board Mount, 2.16 mm [.085 in] Centerline, Printed Circuit Board, Signal, CHAMP .085 Series

RCPT ASSY,LP,SHLD,RA50,STD-6339447-7

6339447-7

50 Position, Receptacle, Cable-to-Board, Board Mount, 2.16 mm [.085 in] Centerline, Printed Circuit Board, Signal, CHAMP .085 Series

    • CHAMP
    • CHAMP .085 Series
  • TE 内部编号 6339447-7
  • TE 内部产品描述 RCPT ASSY,LP,SHLD,RA50,STD

  • 位数 : 50

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器安装类型 : 板安装

  • 中心线（间距） : 2.16 mm [ .085 in ]

查看所有特性
更多 更少

文档

产品图纸

  • RECEPTACLE ASSEMBLY, LOW PROFILE, SHIELDED, RIGHT ANGLE, 50 POSITION, BOARD LOCK, INTEGRAL LOCKING LATCH, CHAMP ENG_CD_6339447_C4.pdf 英文版本

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 50

  • 行数 : 2

  • PCB 安装方向 : 直角

主体特性

  • 屏蔽材料 : 铜锌合金

  • 屏蔽电镀涂层 : 亮光

  • 屏蔽电镀材料 : 镍

  • 装配过程特性材料 : 碳钢

  • 连接器外形 : 标准

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 30

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子额定电流（最大值） (A): 3.5

  • 端子选项 : 已安装

端接特性

  • 端接柱体和尾部长度 : 2.29 mm [ .09 in ]

  • PCB 端接方法 : 通孔 - 焊接

  • 矩形端接柱体和尾部厚度 : .25 mm [ .01 in ]

  • 矩形端接柱体和尾部宽度 : .5 mm [ .019 in ]

机械附件

  • 装配过程特性电镀材料 : 锡

  • 连接器安装类型 : 板安装

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 板锁

  • 接合固定 : 带有

  • 接合固定类型 : 4-40 螺钉孔

壳体特性

  • 外壳材料 : 聚酯 GF

  • 中心线（间距） : 2.16 mm [ .085 in ]

尺寸

  • PCB 厚度（建议） (in): .062

  • 面板厚度（建议值） : 1.57 mm [ .062 in ]

  • 行间距 : 4.3 mm [ .169 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

包装特性

  • 封装方法 : 包装

  • 封装数量 : 40
