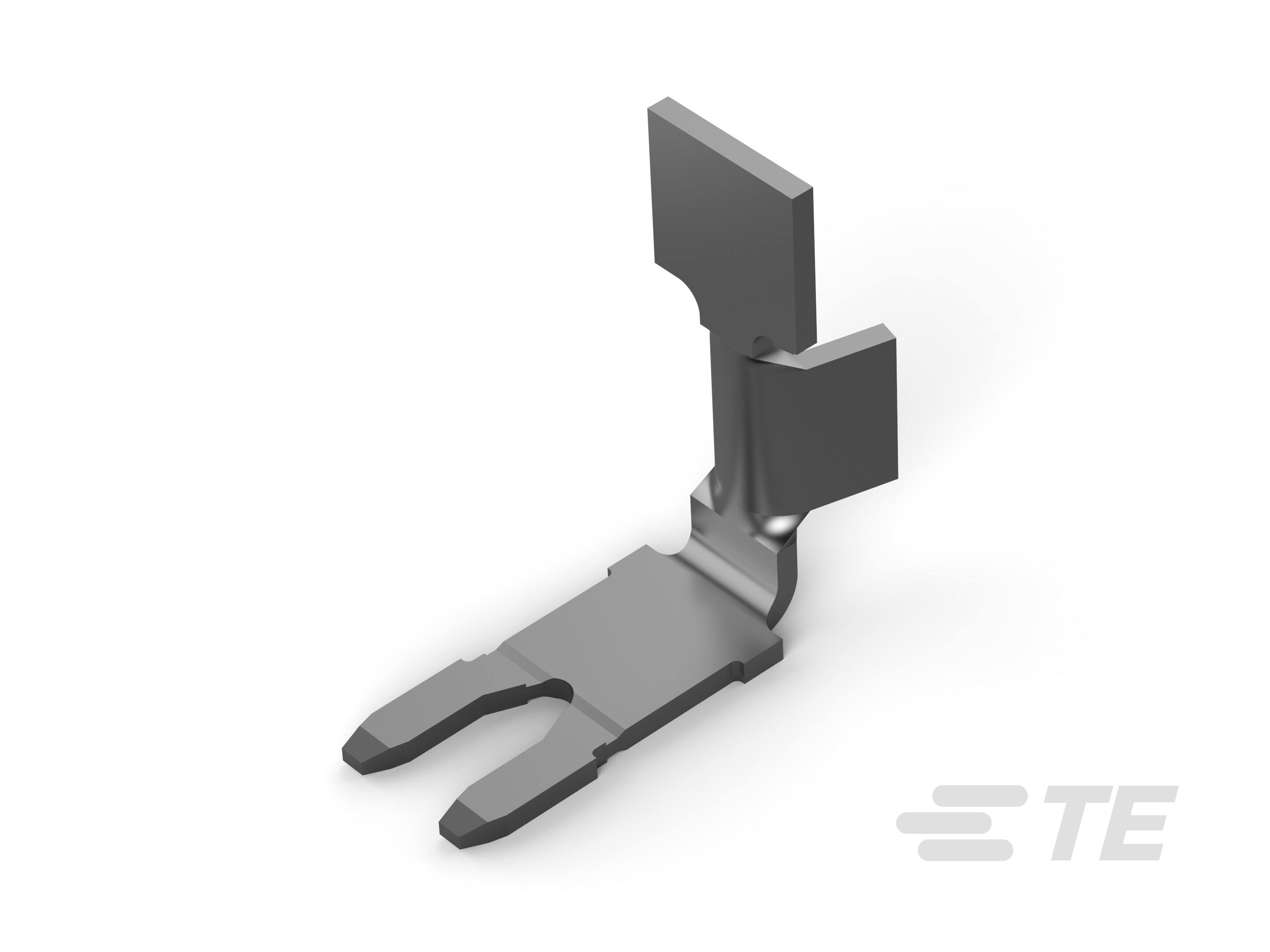

63364-1
Poke-In Magnet Wire Terminal, 22 – 18 AWG, .64 – 1.02 mm, Crimp / Insulation Displacement (IDC), 3.04 mm [.119 in] Tab Width, MAG-MATE
63364-1
Poke-In Magnet Wire Terminal, 22 – 18 AWG, .64 – 1.02 mm, Crimp / Insulation Displacement (IDC), 3.04 mm [.119 in] Tab Width, MAG-MATE
-
- MAG-MATE
- TE 内部编号 63364-1
- TE 内部产品描述 MAG-MATE TAB 22-18 018PTPBR
-
漆包线端子类型 : 插入式
-
对接公端宽度 : 3.04 mm [ .119 in ]
-
对接公端厚度 : .46 mm [ .018 in ]
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .3 – .8
文档
产品图纸
- TM TAB, POKE-IN, MAG-MATE ENG_CD_63364_G1_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63364-1_N.pdf 3D
- 下载查看 ENG_CVM_CVM_63364-1_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63364-1_N.3d_igs.zip 英文版本
- ENG_CVM_CVM_63364-1_N.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2050_G3.pdf 英文版本
- 产品规格 ENG_SS_108-22045_A3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E13288_19811023_C1_H-8.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : 插入式
-
对接公端宽度 : 3.04 mm [ .119 in ]
-
对接公端厚度 : .46 mm [ .018 in ]
-
端子电镀材料 : 锡
-
端子方向 : 标志
端接特性
-
线缆端接方法 : 压接 | 绝缘刺破 (IDC)
-
压接区域长度 : 3.04 mm [ .12 in ]
机械附件
-
带导线绝缘 : 不带
尺寸
-
端子高度 : 8.13 mm [ .32 in ]
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .3 – .8
-
电磁线尺寸 (mm): .64 – 1.02
-
电磁线尺寸 (AWG): 22 – 18
-
材料厚度（电磁线侧） : .46 mm [ .018 in ]
-
产品长度 : 9.6 mm [ .378 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 8000
-
封装方法 : Reel | 卷/箱
