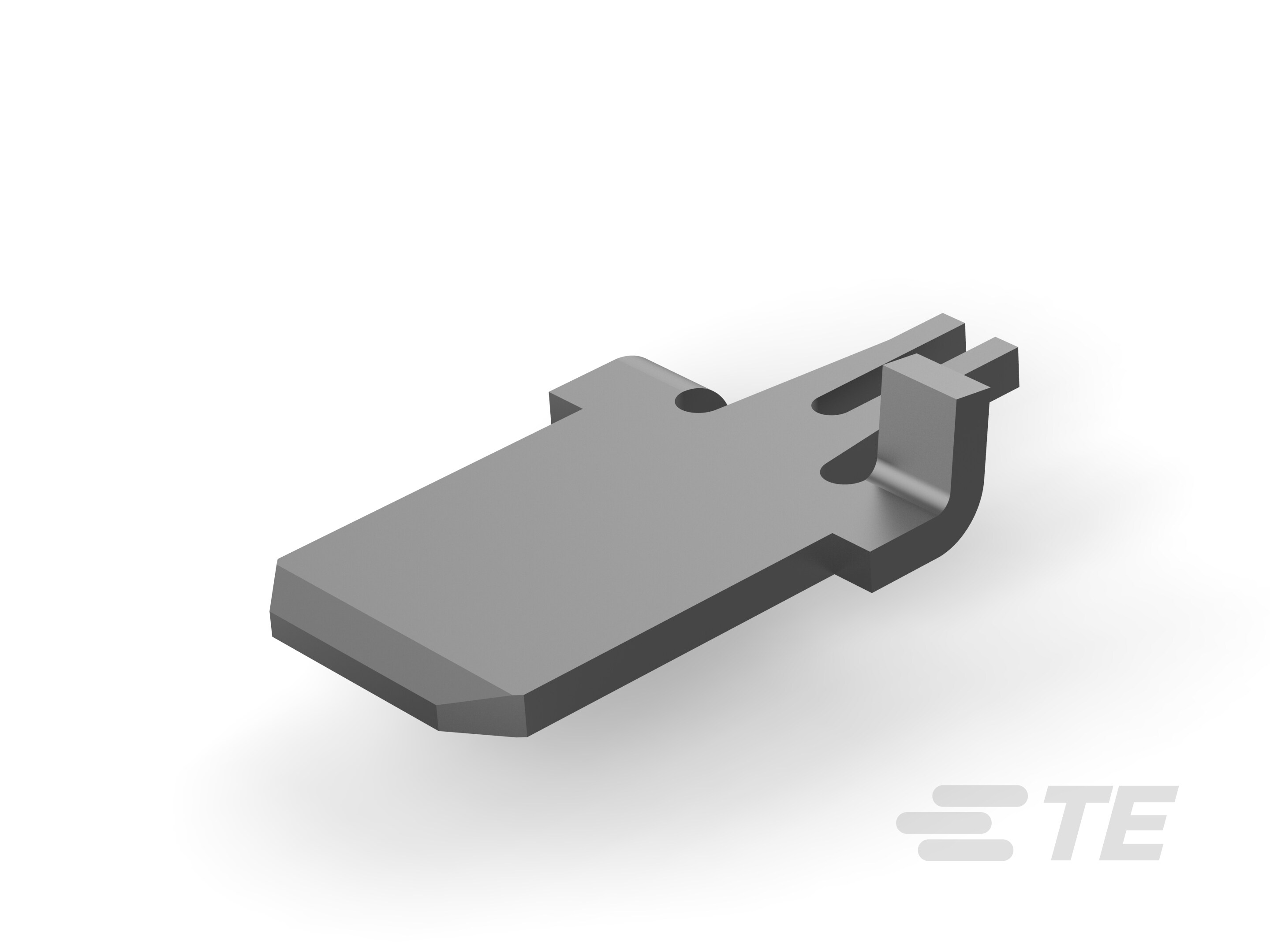

63067-1
Tab, Mating Tab Width 6.35 mm [.25 in], PCB Hole Diameter 2.54 mm [.1 in], Through Hole - Solder, Tin Plating, Brass, Bag, FASTON 250, PCB Terminals
63067-1
Tab, Mating Tab Width 6.35 mm [.25 in], PCB Hole Diameter 2.54 mm [.1 in], Through Hole - Solder, Tin Plating, Brass, Bag, FASTON 250, PCB Terminals
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 63067-1
- TE 内部产品描述 250 FASTON TAB TPBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
PCB 孔直径 : 2.54 mm [ .1 in ]
文档
产品图纸
- TAB, FASTON, PC BOARD 6.35 [.250] SERIES ENG_CD_63067_B_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_63067-1_L_c-63067-1-l-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_63067-1_L_c-63067-1-l.2d_dxf.zip 英文版本
- ENG_CVM_CVM_63067-1_L_c-63067-1-l.3d_igs.zip 英文版本
- ENG_CVM_CVM_63067-1_L_c-63067-1-l.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子接合区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
端子底板材料厚度 : 2.54 µm [ 100 µin ]
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : 6.35
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .81 mm [ .032 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 孔直径 : 2.54 mm [ .1 in ]
-
PCB 的外形高度 : 12.06 mm [ .48 in ]
-
板下延伸 : 3.69 mm [ .145 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : -30 – 110 °C [ -22 – 230 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
