62935-1

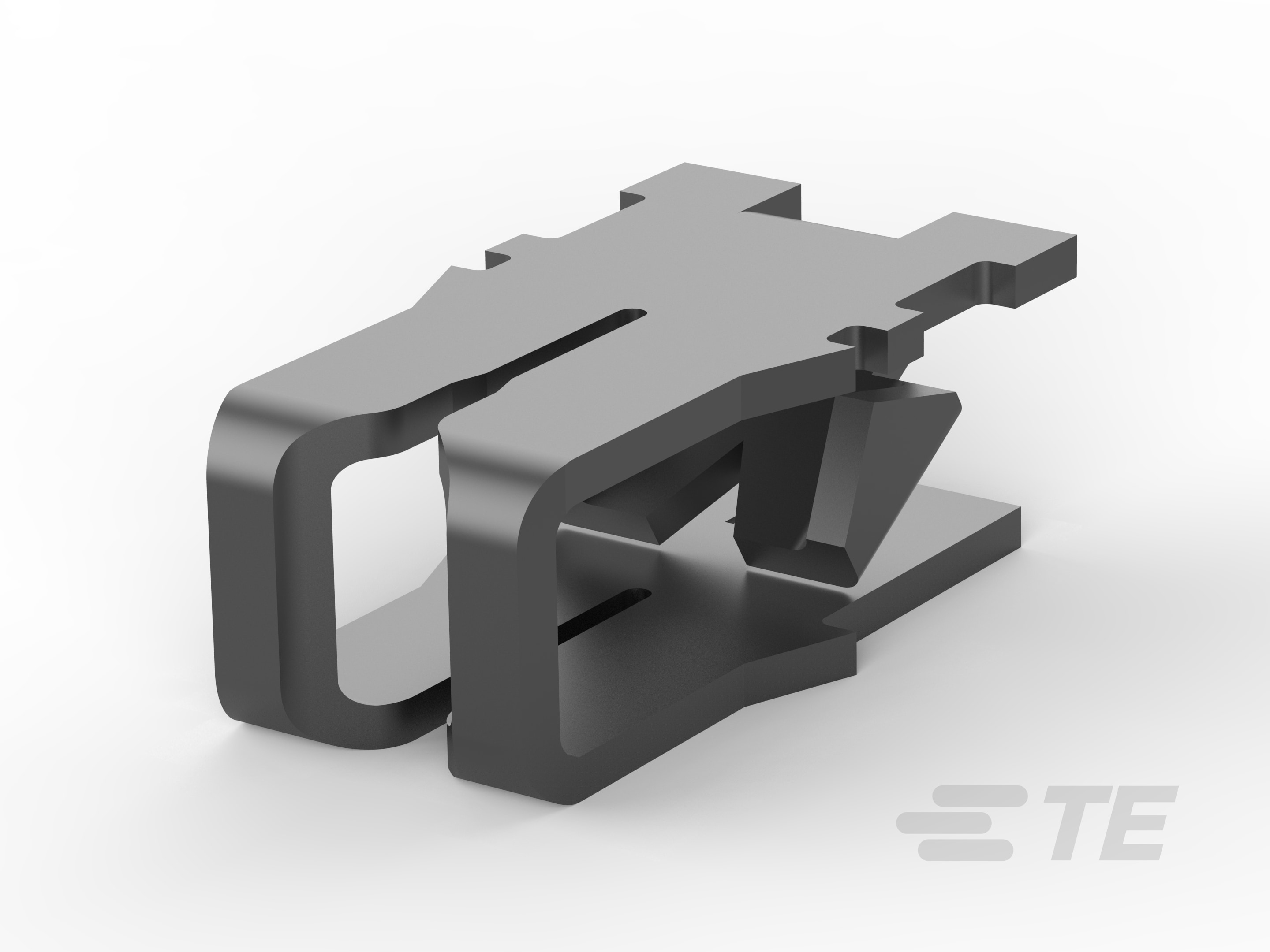

Poke-In, 24 – 22 AWG Aluminum Wire, .51 – .64 mm Aluminum Wire, 20 – 18 AWG Lead Wire, .5 – .9 mm² Lead Wire, MAG-MATE 300, Magnet Wire Terminals
62935-1
Poke-In, 24 – 22 AWG Aluminum Wire, .51 – .64 mm Aluminum Wire, 20 – 18 AWG Lead Wire, .5 – .9 mm² Lead Wire, MAG-MATE 300, Magnet Wire Terminals
-
- MAG-MATE
- MAG-MATE 300
- TE 内部编号 62935-1
- TE 内部产品描述 MAG-MATE TERM 27-23 016 TPBR
-
漆包线端子类型 : 插入式
-
与孔位尺寸兼容 : 尺寸 2
-
铝质电线尺寸 (AWG): 24 – 22
-
铝质电线尺寸 (mm): .51 – .64
-
引线尺寸 (AWG): 20 – 18
文档
产品图纸
- TERMINAL, POKE-IN, 300 SERIES MAG-MATE ENG_CD_62935_AK.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62935-1_BY.pdf 3D
- 下载查看 ENG_CVM_CVM_62935-1_BY.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62935-1_BY.3d_igs.zip 英文版本
- ENG_CVM_CVM_62935-1_BY.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2046_AC.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E13288_19811023_C1_H-7.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 漆包线
主体特性
-
与孔位尺寸兼容 : 尺寸 2
接触件特性
-
漆包线端子类型 : 插入式
-
端子电镀材料 : 锡
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 锁定
尺寸
-
端子高度 : 7.62 mm [ .3 in ]
-
铝质电线尺寸 (AWG): 24 – 22
-
铝质电线尺寸 (mm): .51 – .64
-
引线尺寸 (AWG): 20 – 18
-
引线尺寸 (mm²): .5 – .9
-
电磁线尺寸 (mm): .36 – .57
-
电磁线尺寸 (AWG): 27 – 23
-
材料厚度（电磁线侧） : .41 mm [ .016 in ]
-
产品长度 : 7.87 mm [ .31 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜, 铝
识别标记
-
标识号 : 10
包装特性
-
封装数量 : 12000
-
封装方法 : Reel
