62827-1

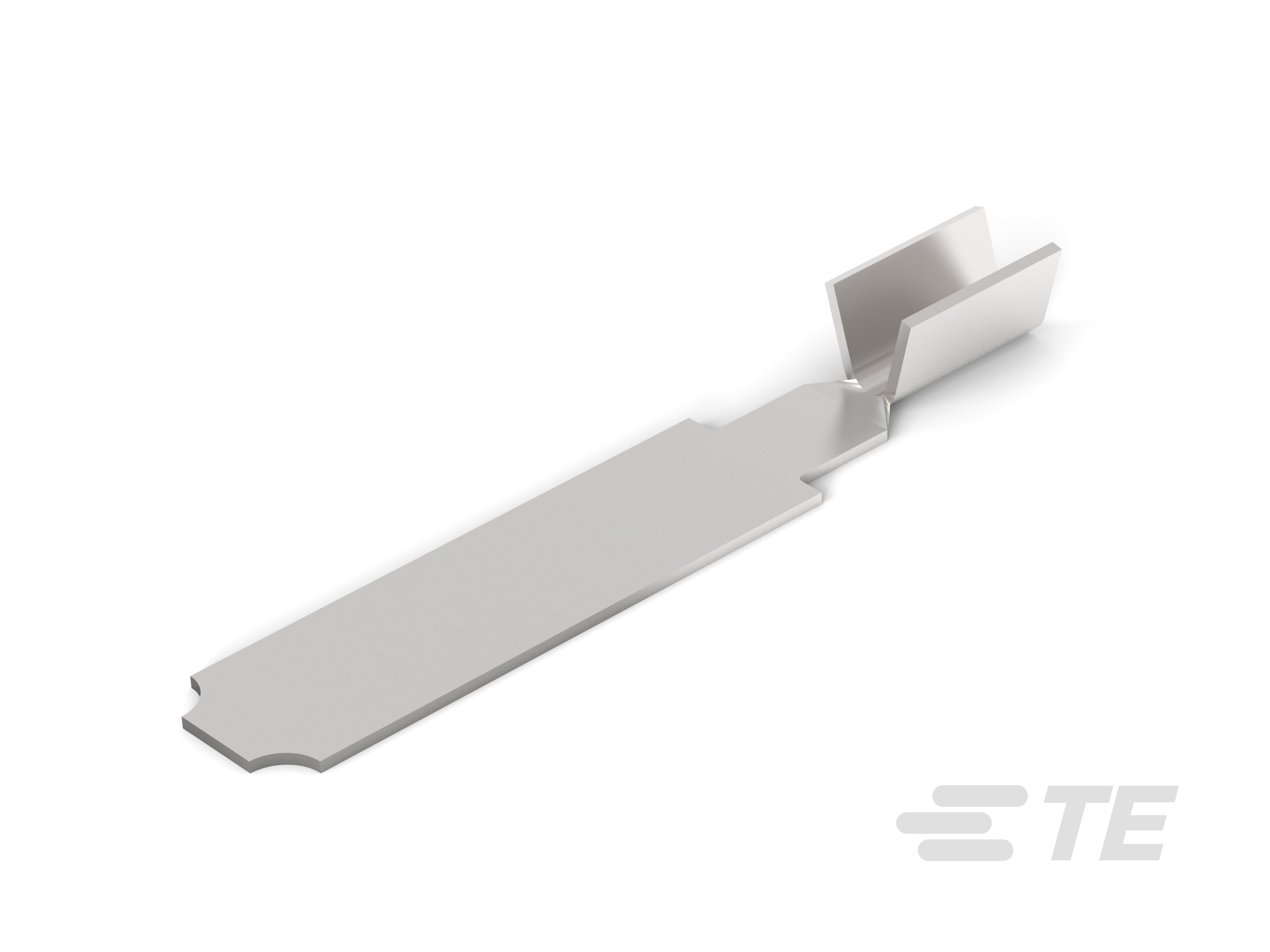

Quick Disconnect Tab, 23 – 22 AWG, .26 – .33 mm² Wire, Straight, Stainless Steel, Unplated Plating, Strip/Reel, Open Barrel, Uninsulated
62827-1
Quick Disconnect Tab, 23 – 22 AWG, .26 – .33 mm² Wire, Straight, Stainless Steel, Unplated Plating, Strip/Reel, Open Barrel, Uninsulated
- TE 内部编号 62827-1
- TE 内部产品描述 WELD TAB 24-22 AWG SST
- 别名 ID 11332
-
快速断开端子类型 : 公端
-
线径 (AWG): 23 – 22
-
线径 (mm²): .26 – .33
-
端子方向 : 直式
-
端子基材 : 不锈钢
文档
产品图纸
- TAB, WELD 英文版本
- TAB, WELD ENG_CD_62827_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62827-1_K.pdf 3D
- 下载查看 ENG_CVM_CVM_62827-1_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62827-1_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_62827-1_K.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
尺寸
-
端子材料厚度 : .2 mm [ .008 in ]
-
产品长度 : 15.24 mm [ .6 in ]
-
线径 (AWG): 23 – 22
-
线径 (mm²): .26 – .33
包装特性
-
封装数量 : 10000
-
封装方法 : 带/卷
机械附件
-
带导线绝缘 : 不带
端接特性
-
产品端接到 : 线缆
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 公端
-
端子方向 : 直式
-
端子基材 : 不锈钢
-
端子电镀材料 : 无镀层
-
压线筒类型 : Open
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
