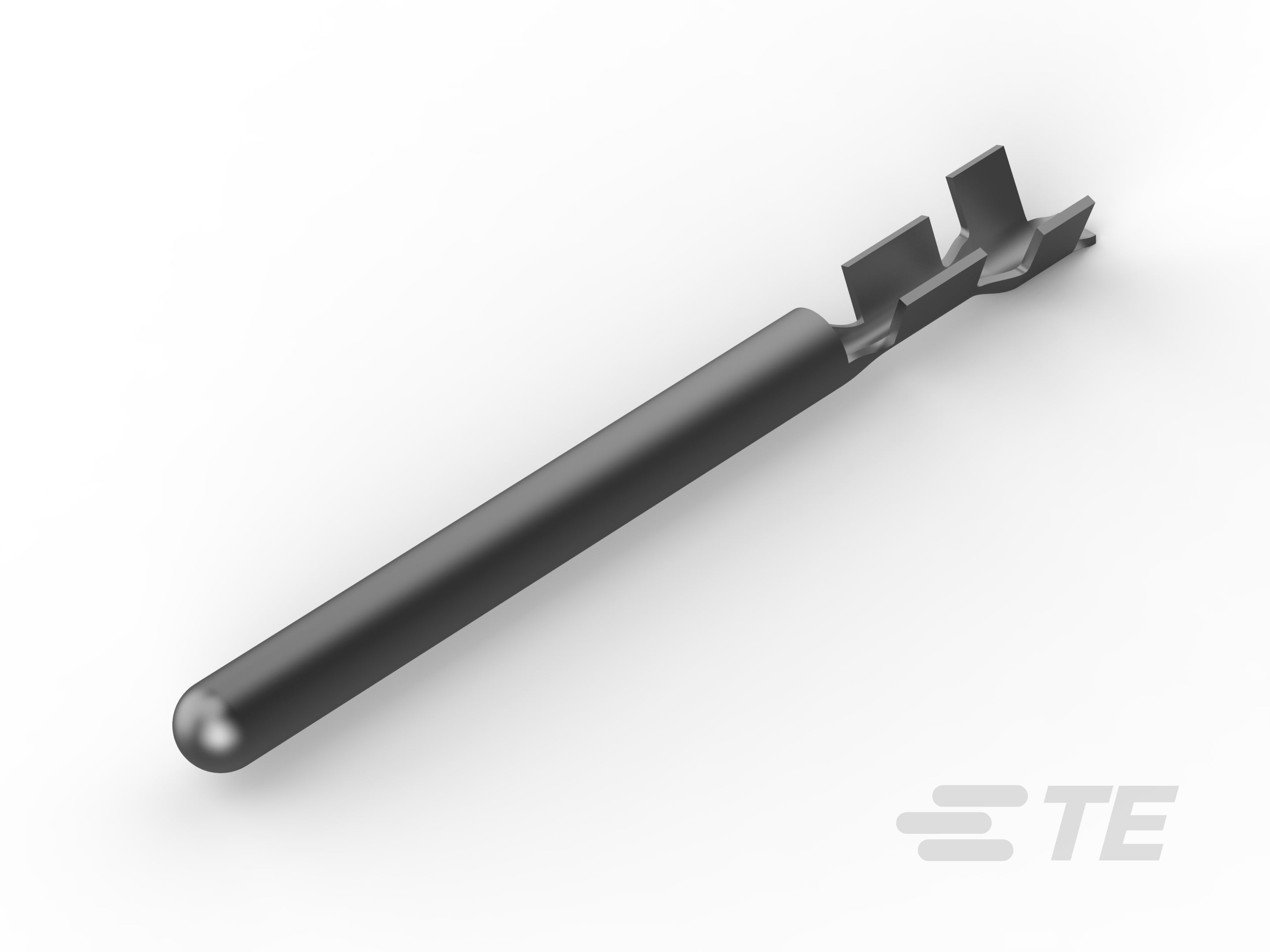

62358-1
Pin, 2.03 mm [.08 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, Open Barrel, Tin Plating, 25.4 mm [1 in] Length, Reel, Round
62358-1
Pin, 2.03 mm [.08 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, Open Barrel, Tin Plating, 25.4 mm [1 in] Length, Reel, Round
- TE 内部编号 62358-1
- TE 内部产品描述 PIN .080 (2.03 MM) 24-20 AWG TPBR
-
压接导线端子类型 : 插针
-
接合插针直径 : 2.03 mm [ .08 in ]
-
兼容的绝缘直径范围 (mm): 1.07 – 1.85, 1.85
-
兼容的绝缘直径范围 (in): .042 – .073, .073
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
文档
产品图纸
- PIN .080 DIAMETER 英文版本
- PIN .080 DIAMETER ENG_CD_62358_K2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_62358-1_T_c-62358-1-t-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_62358-1_T_c-62358-1-t.2d_dxf.zip 英文版本
- ENG_CVM_CVM_62358-1_T_c-62358-1-t.3d_igs.zip 英文版本
- ENG_CVM_CVM_62358-1_T_c-62358-1-t.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 8000
-
封装方法 : Reel
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 插针
-
接合插针直径 : 2.03 mm [ .08 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子形状和构造 : 圆形
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 1.07 – 1.85, 1.85
-
兼容的绝缘直径范围 (in): .042 – .073, .073
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
-
线径 (CMA): 404 – 1021
-
压线筒内径 (mm): 1.75, .76
-
压线筒内径 (in): .069, .03
-
端子材料厚度 : .24 mm [ .01 in ]
-
产品总长度 : 25.4 mm [ 1 in ]
使用环境
-
绝缘选项 : 非绝缘
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
