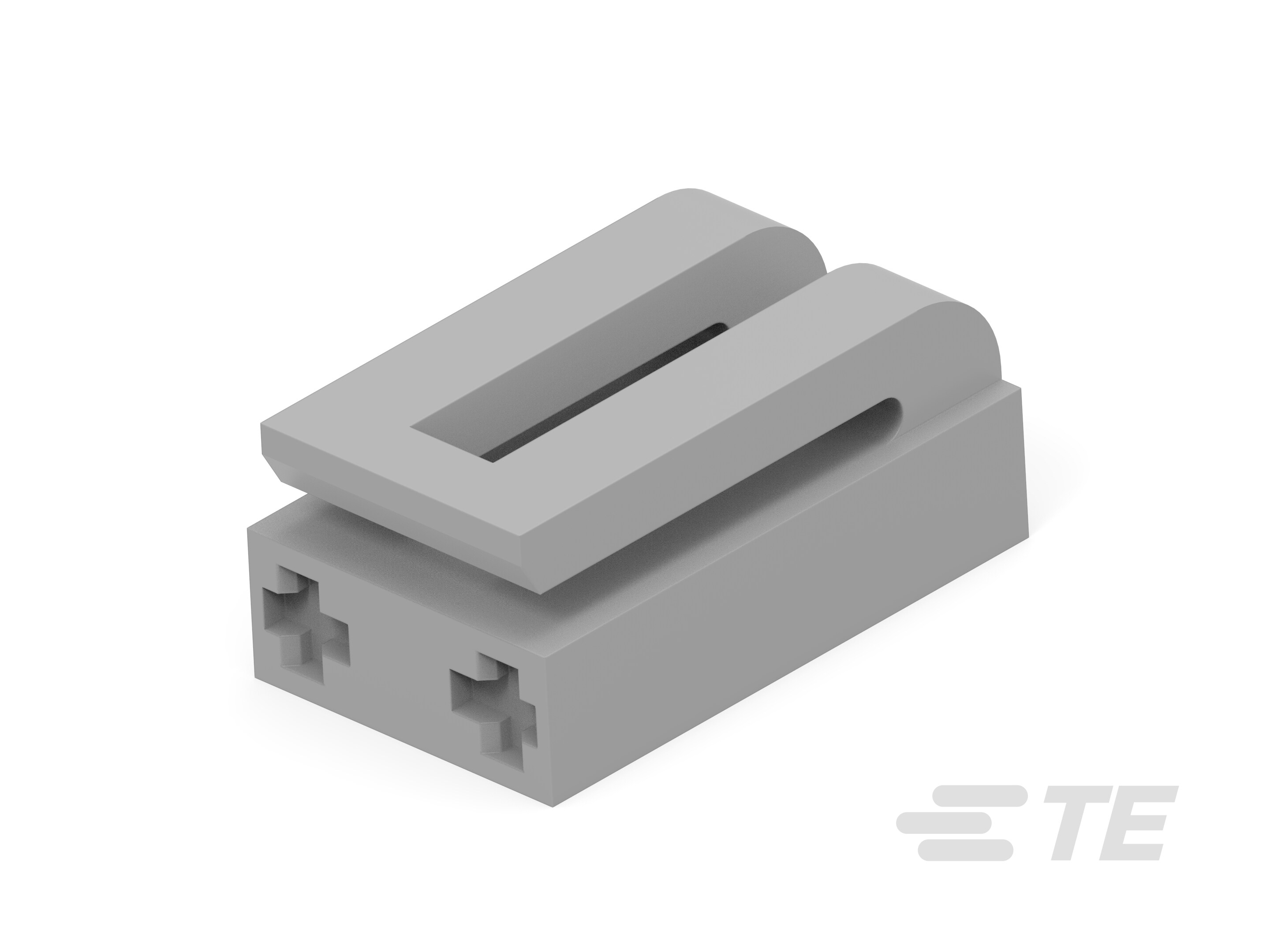

Name: 2P CONNECTOR HOUSING
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 2
行数 : 1

电气特征

标称电压架构 (V): 12

主体特性

出线角度 : 180°
主要产品颜色 : 灰色

接触件特性

端子类型 : 母端
端子大小 : 2.8mm
对接公端宽度 : 2.8 mm [ .11 in ]
端子额定电流（最大值） (A): 30

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 6.6
中心线（间距） : 9.55 mm [ .376 in ]

尺寸

连接器高度 : 24 mm [ .945 in ]
产品长度 : 15.7 mm [ .618 in ]
产品宽度 : 10.4 mm [ .409 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box

其他

可维修 : 否
能够保证连接器位置 : 否

623346-1

12 V, 2 Position, Automotive Housing for Female Terminals, 9.55 mm [.376 in] Centerline, Gray, Wire & Cable, Power, Timer Connector System

623346-1

12 V, 2 Position, Automotive Housing for Female Terminals, 9.55 mm [.376 in] Centerline, Gray, Wire & Cable, Power, Timer Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 2

可密封 : 否

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

产品图纸

CAD 文件

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 端子上

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 2

行数 : 1

电气特征

标称电压架构 (V): 12

主体特性

出线角度 : 180°

主要产品颜色 : 灰色

接触件特性

端子类型 : 母端

端子大小 : 2.8mm

对接公端宽度 : 2.8 mm [ .11 in ]

端子额定电流（最大值） (A): 30

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 6.6

中心线（间距） : 9.55 mm [ .376 in ]

尺寸

连接器高度 : 24 mm [ .945 in ]

产品长度 : 15.7 mm [ .618 in ]

产品宽度 : 10.4 mm [ .409 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

包装特性

封装方法 : Box

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
