6-1393292-3

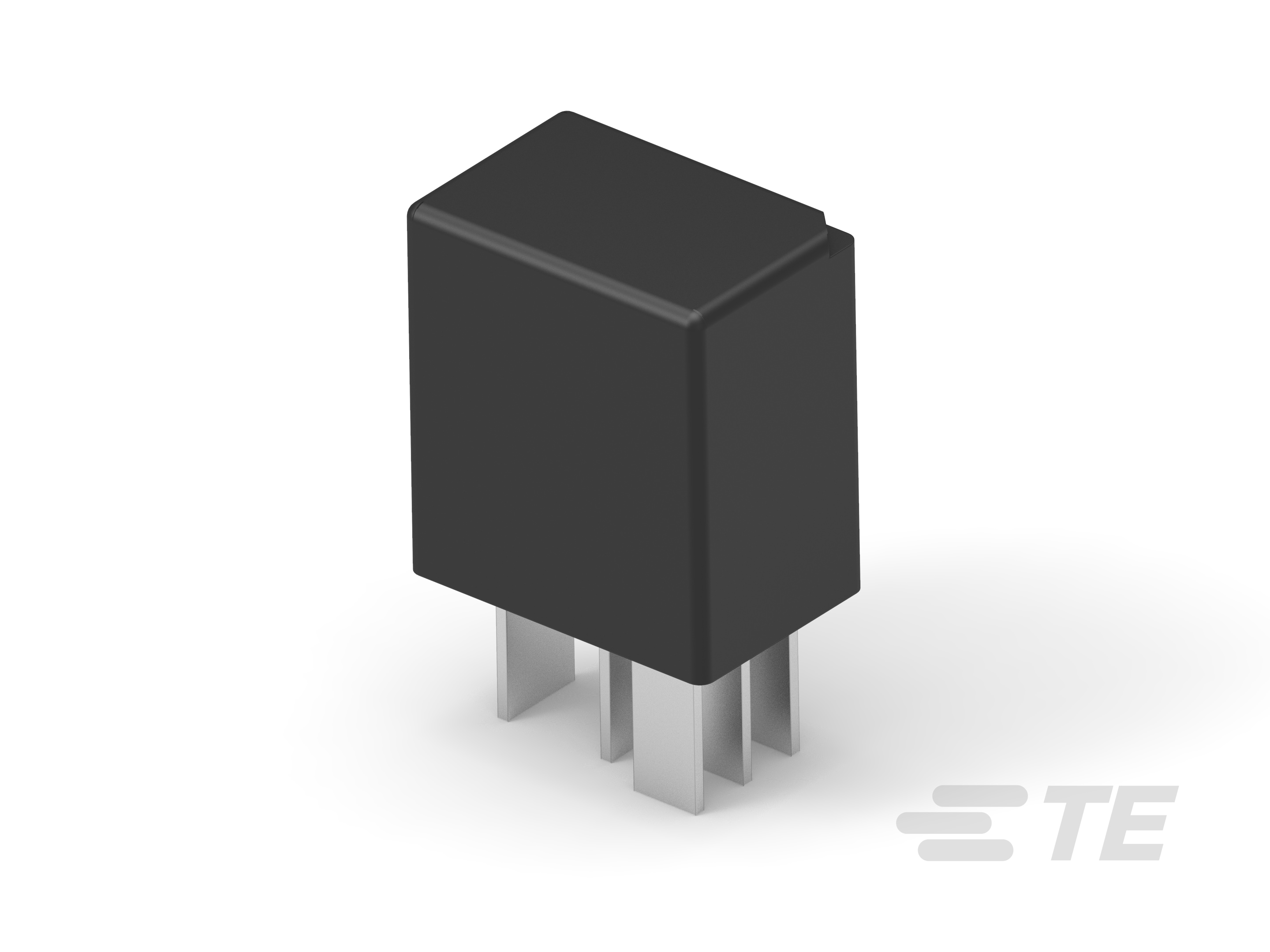

Micro Relays, 24VDC Coil Voltage Rating, 20 – 30A Contact Current Class, Contact Arrangement 1 Form C (CO), 436Ω Coil Resistance, Micro Relay A
6-1393292-3
Micro Relays, 24VDC Coil Voltage Rating, 20 – 30A Contact Current Class, Contact Arrangement 1 Form C (CO), 436Ω Coil Resistance, Micro Relay A
-
- Micro Relay A
- TE 内部编号 6-1393292-3
- TE 内部产品描述 V23074A2002A403-EV-CBOX
- 别名 ID V23074A2002A403
-
线圈电压额定值 (VDC): 24
-
端子电流类 (A): 20 – 30
-
端子排列方式 : 1 Form C (CO)
-
线圈电阻 (Ω): 436
文档
产品图纸
- Micro A Relay 24V - Diode ENG_CD_V23074-A2002-A403_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_6-1393292-3_O.pdf 3D
- 下载查看 ENG_CVM_CVM_6-1393292-3_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_6-1393292-3_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_6-1393292-3_O.3d_stp.zip 英文版本
数据表/目录页
- MFINITY Version AUT ENG_CS_1654328-1_1113_1654328-1.pdf 英文版本
- ENG_CS_Automotive_Relay_Applications_0315.pdf 英文版本
- ENG_CS__1654318_2_Mfinity_itc_version__1113_1654318-2_MFINITY_ICTversion.pdf 英文版本
- Micro Relay A, Micro ISO,Plug-in ENG_DS_V23074X0000A001_1119.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
端子排列方式 : 1 Form C (CO)
电气特征
-
端子开关负载（最小值） : 1A @ 5V
-
线圈电压额定值 (VDC): 24
-
线圈电阻 (Ω): 436
-
端子和线圈间绝缘初始电介质 (Vrms): 500
-
打开端子间绝缘初始电介质 (Vrms): 5000
-
额定电流 (85°C) (A): 25
接触件特性
-
端子材料 : 银合金, 银合金
机械附件
-
产品安装类型 : 插座
尺寸
-
产品高度 : 25.4 mm [ 1 in ]
-
产品长度 : 23 mm [ .905 in ]
-
产品宽度 : 15.5 mm [ .61 in ]
使用环境
-
环境保护类别 : IP54
其他
-
端子电流类 (A): 20 – 30
-
宽度类（机械） (mm): 16 – 20
-
线圈功率额定值类 (mW): 1000 – 1500
-
长度类（机械） (mm): 20 – 25
