52584

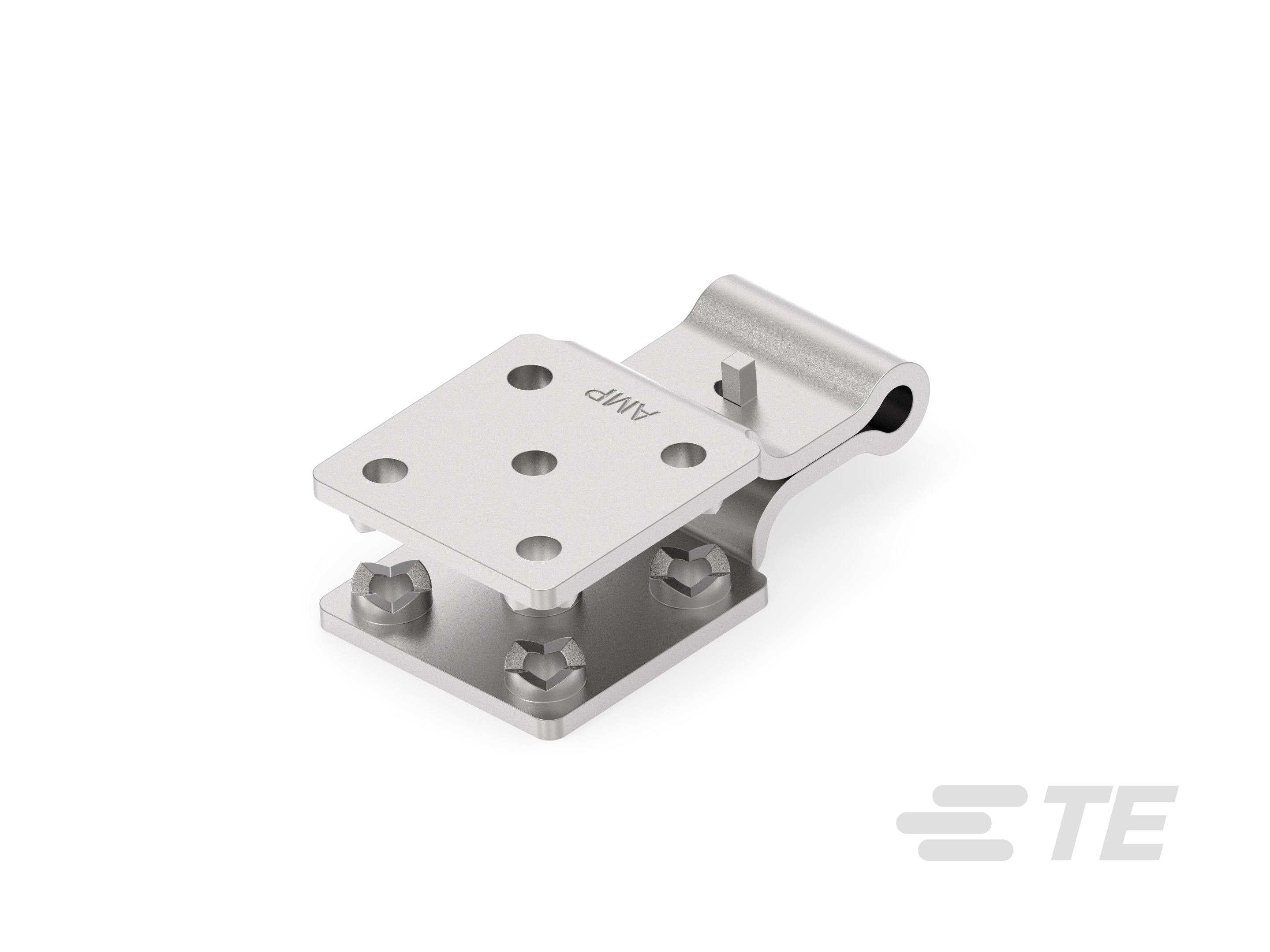

Barrel / Tap, Type 3, 8.41 mm [.33 in] Tab Width, Tin Plating, Box, 22 – 16 AWG, .3 – 1.4 mm² Wire, TERMI-FOIL, Foil Terminals
52584
Barrel / Tap, Type 3, 8.41 mm [.33 in] Tab Width, Tin Plating, Box, 22 – 16 AWG, .3 – 1.4 mm² Wire, TERMI-FOIL, Foil Terminals
-
- TERMI-FOIL
- TE 内部编号 52584
- TE 内部产品描述 TERMINAL,TERMI-FOIL 22-16
-
箔片端子类型 : Tap, 筒
-
箔片端子主体类型 : 类型 3
-
对接公端宽度 : 8.41 mm [ .33 in ]
-
适用的箔片厚度（最大值） : .76 mm [ .03 in ]
-
端子电镀材料 : 锡
文档
产品图纸
- TERMI-FOIL, DOUBLE FACE TAP W/BARREL ENG_CD_52584_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_52584_H.pdf 3D
- 下载查看 ENG_CVM_CVM_52584_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_52584_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_52584_H.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
主体特性
-
箔片端子主体类型 : 类型 3
接触件特性
-
箔片端子类型 : Tap, 筒
-
对接公端宽度 : 8.41 mm [ .33 in ]
-
端子电镀材料 : 锡
端接特性
-
适用的箔片厚度（最大值） : .76 mm [ .03 in ]
尺寸
-
线径 (AWG): 22 – 16
-
线径 (mm²): .3 – 1.4
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 1000
-
封装方法 : Box
