505079-1

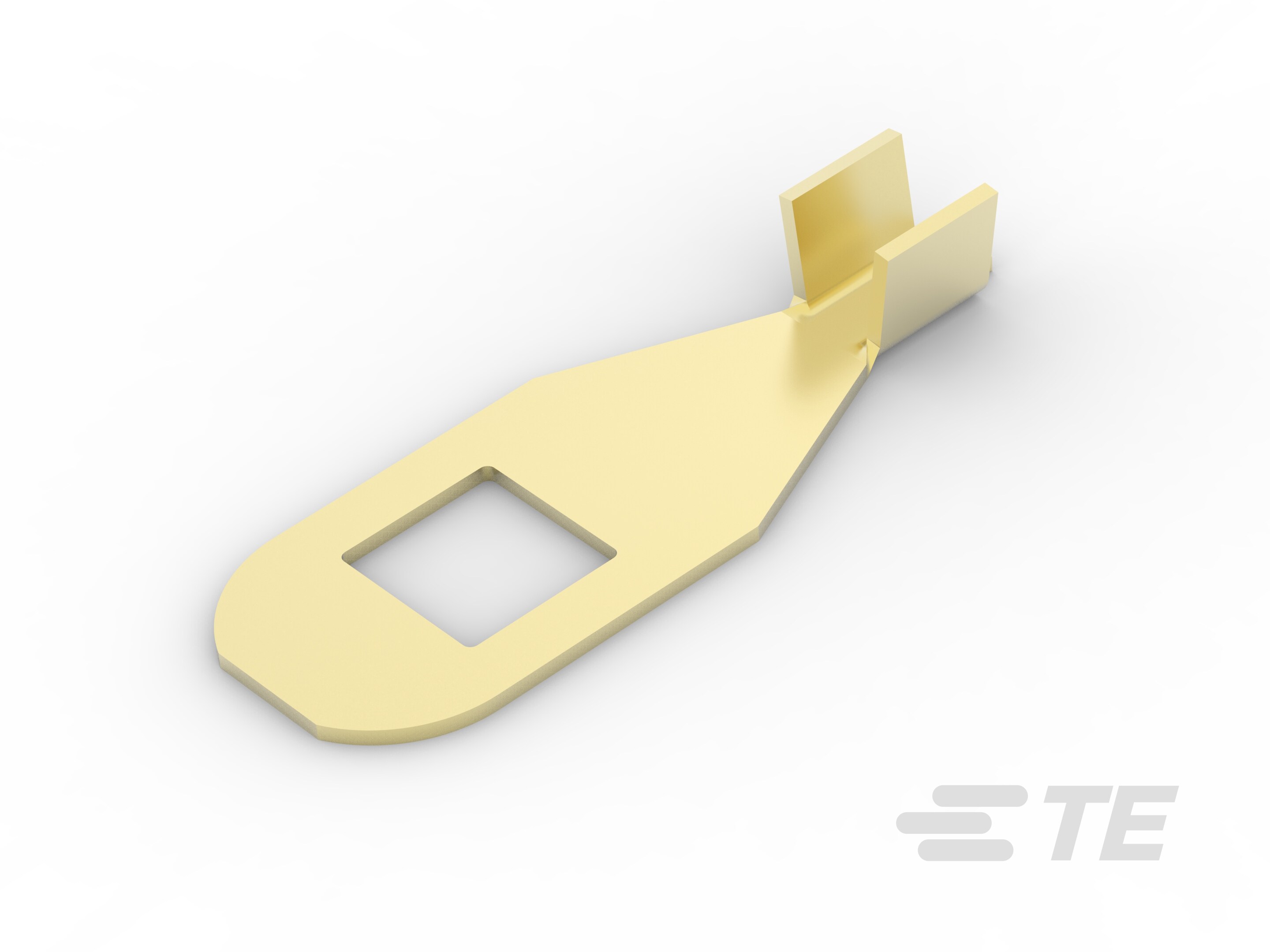

Closed Ring Tongue Terminal, 16 – 13 AWG, #10 Stud, 4.82 mm [.19 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated, AMPLIVAR

STUD RETAINING TERM.-505079-1

505079-1

Closed Ring Tongue Terminal, 16 – 13 AWG, #10 Stud, 4.82 mm [.19 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated, AMPLIVAR

    • AMPLIVAR
  • TE 内部编号 505079-1
  • TE 内部产品描述 STUD RETAINING TERM.

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 16 – 13

  • 线径 (mm²): 1.25 – 2.5

  • 线径 (CMA): 2600 – 4900

  • 螺钉尺寸 : 10

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 端子特性 : 修剪

  • 形状描述 : RING-037

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : 10

  • 可密封 : 否

  • 与分离式电线类型兼容 : 漆包线

  • 电线绝缘支持固定类型 : 非绝缘支撑

结构特性

  • 孔数 : 1

主体特性

  • 产品重量 (g): .643

接触件特性

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 无镀层

  • 端子底板材料 : 黄铜

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 线径 (AWG): 16 – 13

  • 线径 (mm²): 1.25 – 2.5

  • 线径 (CMA): 2600 – 4900

  • 螺钉直径 : 4.82 mm [ .19 in ]

  • 舌厚 : .5 mm [ .02 in ]

  • 产品长度 : 30.98 mm [ 1.22 in ]

  • 压线筒内径 : 2.29 mm [ .09 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜 | 铝

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 8000

  • 封装方法 : 带
