5-747904-2

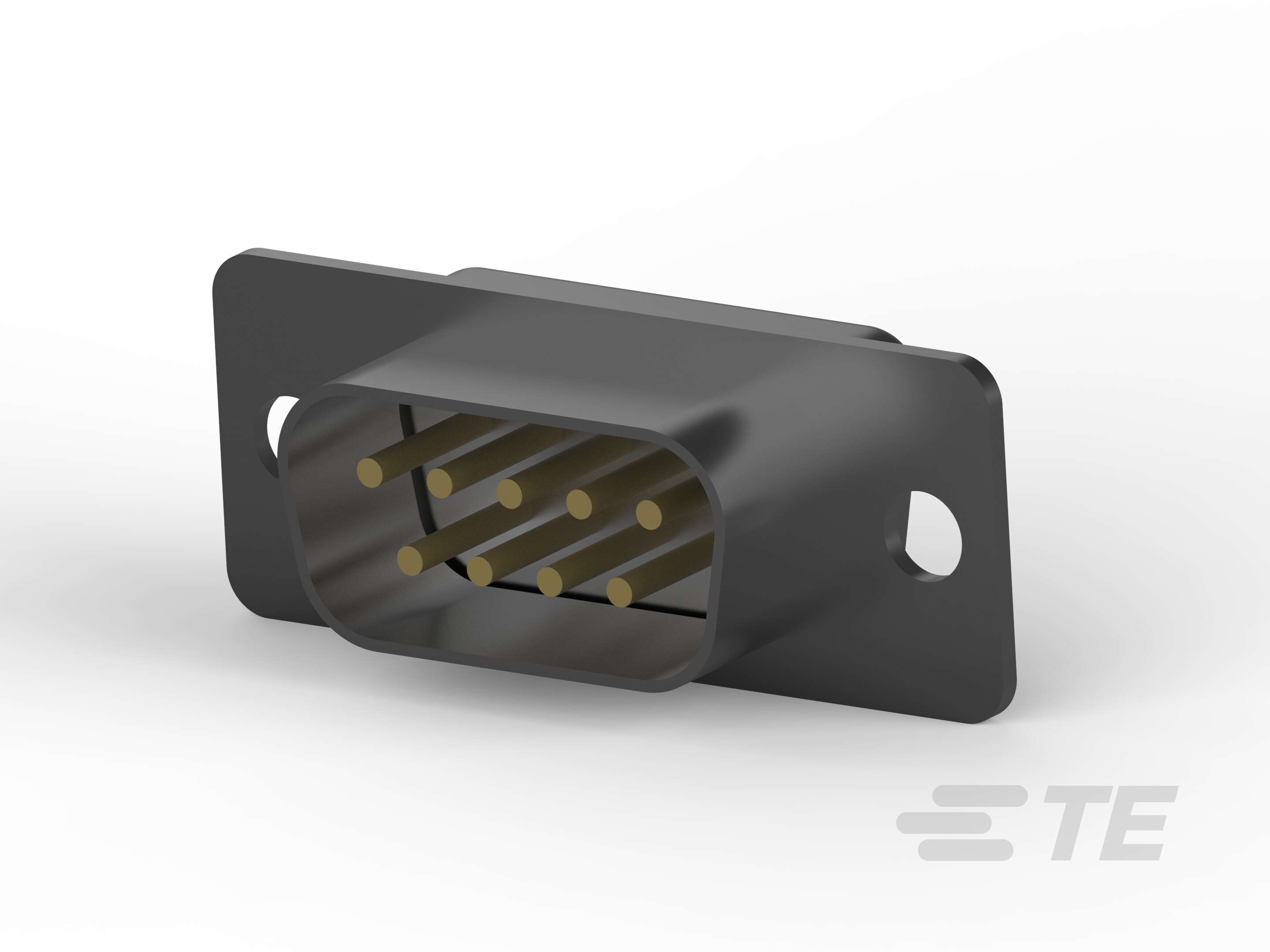

9 Position D-Shaped Connector, Plug, Cable-to-Board, Cable Mount (Free-Hanging), 1 Shell Size, 2.79 mm [.11 in] Centerline, Wire & Cable, Signal

9 Plug Solder Cup, Gold Flash,-5-747904-2

5-747904-2

9 Position D-Shaped Connector, Plug, Cable-to-Board, Cable Mount (Free-Hanging), 1 Shell Size, 2.79 mm [.11 in] Centerline, Wire & Cable, Signal

    • AMPLIMITE
  • TE 内部编号 5-747904-2
  • TE 内部产品描述 9 Plug Solder Cup, Gold Flash,
  • 别名 ID CM8349-000 AMP-5-0747904-2

  • 位数 : 9

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 连接器安装类型 : 电缆安装（自由悬挂）

  • 连接器壳体尺寸 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 接地特定类型 : 接地凹痕

  • 壳体材料配置 : 全部金属外壳

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 连接器壳体尺寸 : 1

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 9

主体特性

  • 插针材料 : 热塑塑料

  • 主要产品颜色 : 黑色

  • 出线角度 : 180°

  • 外壳电镀材料 : 锡

接触件特性

  • 端子类型 : 插针

  • 端子接合区域电镀材料厚度 (µin): .8

  • 端子大小 : 尺寸 20

  • PCB 端子端接区域电镀材料 : 镀锡铜

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 镀金

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 3

  • 端子选项 : 已安装

端接特性

  • 线缆端接方法 : 焊杯

机械附件

  • 接合固定类型 : 安装孔

  • PCB 安装固定类型 : 无

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 钢

  • 中心线（间距） : 2.79 mm [ .11 in ]

尺寸

  • 线径 (AWG): 20

  • 线径 (mm²): .5 – .6

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 是

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray

产品合规性
