464766-E

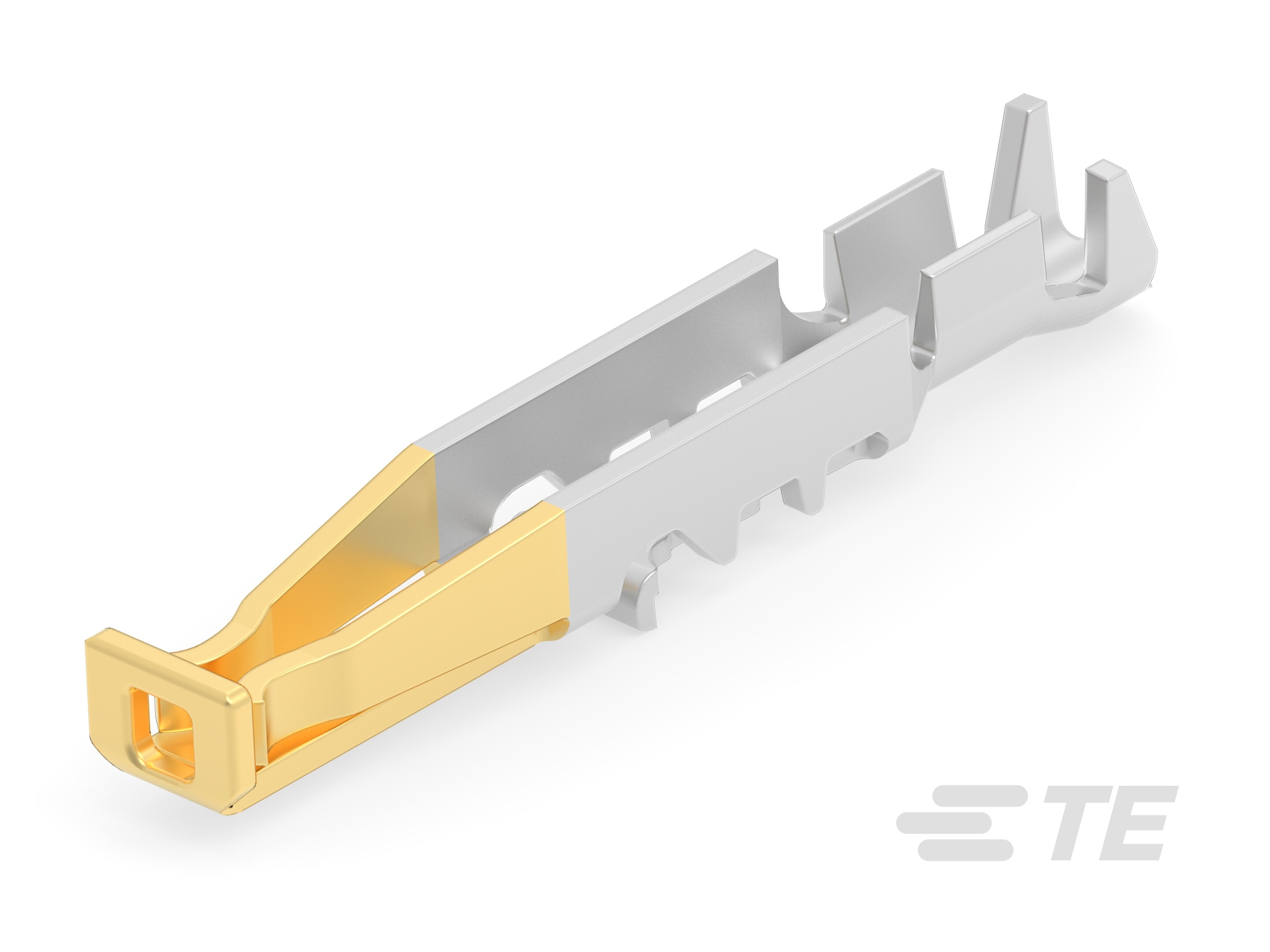

Receptacle Contact, 24 – 26 AWG, .25 – .14 mm² Wire, Crimp, Copper Alloy, Power & Signal, -55 – 150 °C [-67 – 302 °F], ERNI MaxiBridge
464766-E
Receptacle Contact, 24 – 26 AWG, .25 – .14 mm² Wire, Crimp, Copper Alloy, Power & Signal, -55 – 150 °C [-67 – 302 °F], ERNI MaxiBridge
-
- ERNI
- ERNI MaxiBridge
- TE 内部编号 464766-E
- TE 内部产品描述 SRCROL A 2,54 2 C2426 500 137 * 9999 J 2
-
端子类型 : 母端
-
线径 (AWG): 24 – 26
-
线径 (mm²): .25 – .14
-
线缆端接方法 : 压接
-
端子基材 : 铜合金
文档
产品图纸
- ERNI-MaxiBridge Female Contact SRC-A Type 2 ENG_CD_464764-E_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_464766-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_464766-E_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_464766-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_464766-E_1.3d_igs.zip 英文版本
数据表/目录页
- Datasheet - ERNI MaxiBridge 2.54mm Connectors GER_DS_erni-maxibridge-2.54mm-connectors-ds_2207.pdf 德语
- Datasheet - ERNI MaxiBridge 2.54mm Connectors ENG_DS_erni-maxibridge-2.54mm-connectors-ds_2207.pdf 英文版本
产品规格
- Product Specification MaxiBridge Crimp Contacts ENG_SS_108-160990_A.pdf 英文版本
- 应用规格 ENG_SS_114-160991-1_A.pdf 英文版本
- ENG_SS_114-160991_A.pdf 英文版本
- ENG_SS_114-160991-2_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子方向 : 直式
-
端子类型 : 母端
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 12
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 24 – 26
-
线径 (mm²): .25 – .14
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 500
-
封装方法 : Reel
