384872-E

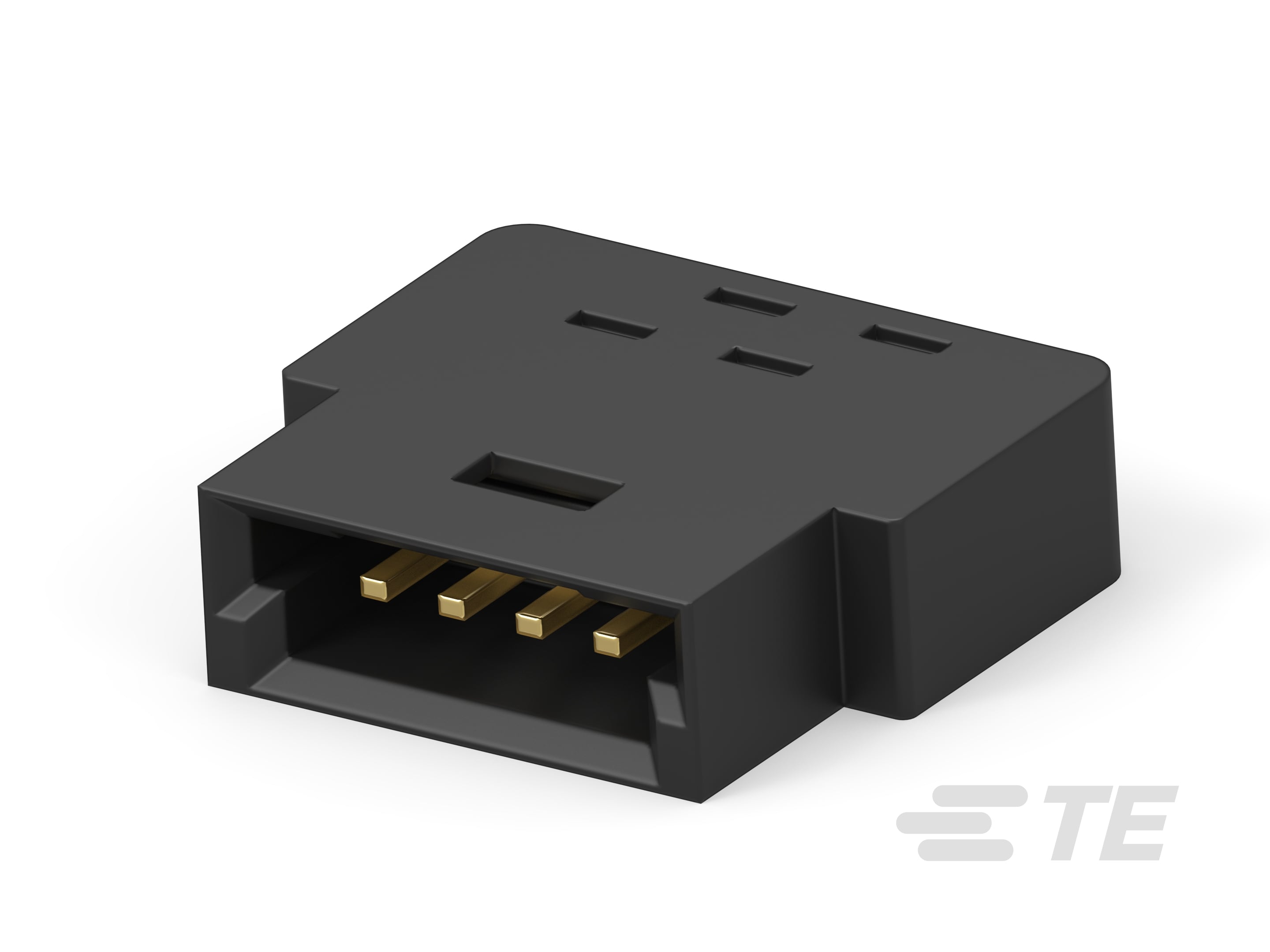

4 Position, Plug, Connector Assembly, Insulation Displacement (IDC), Cable-to-Board, UL 94V-0, 1.27 mm [.05 in] Centerline, 1 Row, ERNI MiniBridge
384872-E
4 Position, Plug, Connector Assembly, Insulation Displacement (IDC), Cable-to-Board, UL 94V-0, 1.27 mm [.05 in] Centerline, 1 Row, ERNI MiniBridge
-
- ERNI
- ERNI MiniBridge
- TE 内部编号 384872-E
- TE 内部产品描述 SRCP 1,27 4 M 1 I2426 137 * 094 1,07 TRA
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 插头
-
接合固定 : 不带
-
线缆端接方法 : 绝缘刺破 (IDC)
-
连接器系统 : 缆到板
文档
产品图纸
- ERNI-MiniBridge;Male Cable Outlet 180;04-pin IDC d=1,07 GER_CD_384872-E-C_B1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_384872-E_B.pdf 3D
- 下载查看 ENG_CVM_CVM_384872-E_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_384872-E_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_384872-E_B.3d_igs.zip 英文版本
数据表/目录页
- Datasheet - ERNI MiniBridge 1.27mm Connectors ENG_DS_erni-minibridge-1.27mm-connectors-ds_2401.pdf 英文版本
- Datasheet - ERNI MiniBridge 1.27mm Connectors GER_DS_erni-minibridge-1.27mm-connectors-ds_2401.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 1
电气特征
-
绝缘电阻 (MΩ): 10000
-
端接电阻 (mΩ): 25
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 8.7
-
端子类型 : 插针
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 1.27 mm [ .05 in ]
-
外壳材料 : LCP
尺寸
-
线径 (mm²): 1.07
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 210
-
封装方法 : Tray
