364214-E

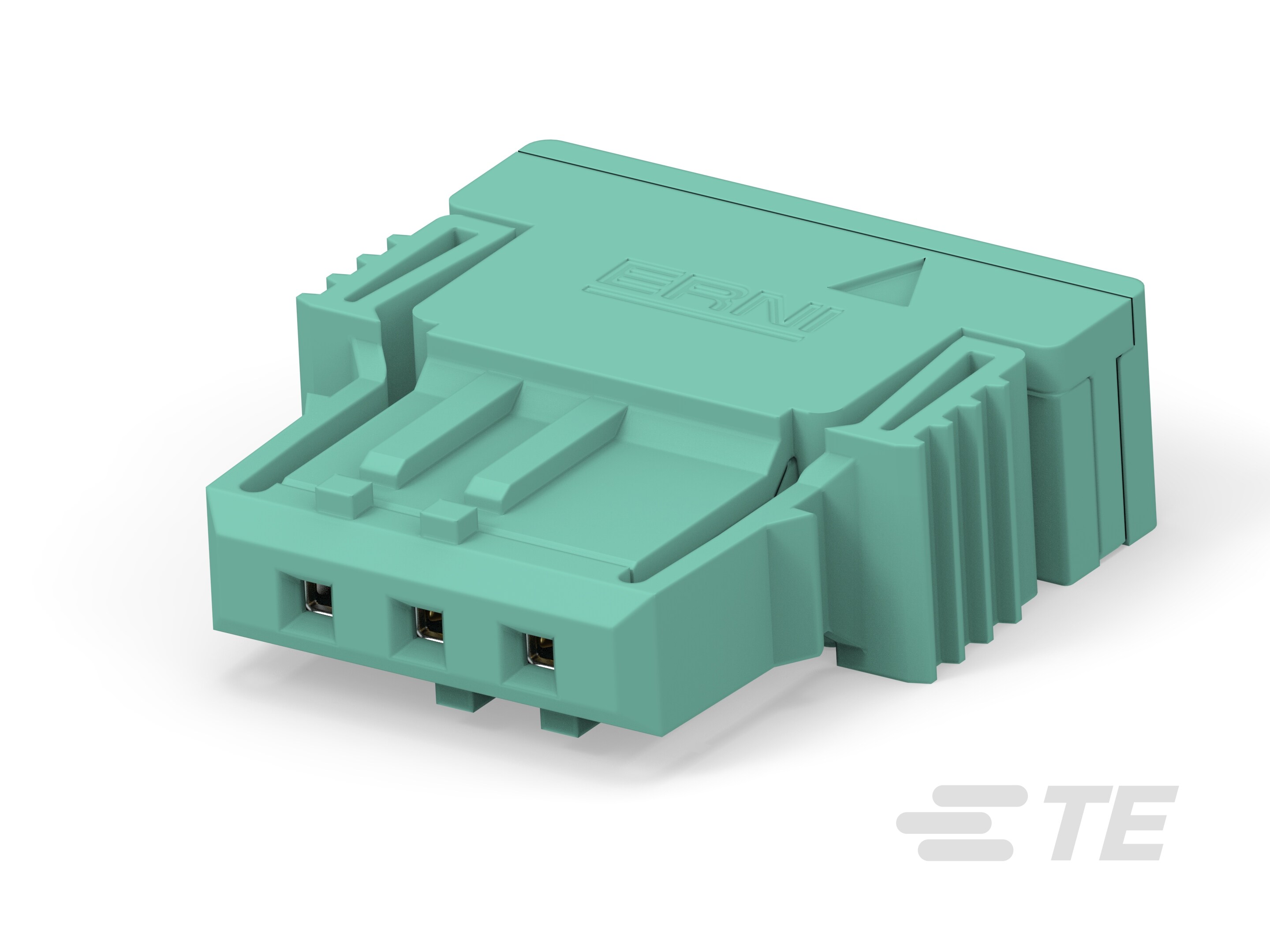

Connector Assembly, Receptacle, Wire-to-Board, 3 Position, 2.54 mm [.1 in] Centerline, Crimp, 1 Row, Green, Wire & Cable, ERNI MaxiBridge
364214-E
Connector Assembly, Receptacle, Wire-to-Board, 3 Position, 2.54 mm [.1 in] Centerline, Crimp, 1 Row, Green, Wire & Cable, ERNI MaxiBridge
-
- ERNI
- ERNI MaxiBridge
- TE 内部编号 364214-E
- TE 内部产品描述 SRCBUG A 2,54 2 3 CSI 164 E1 ADV J 2 324
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 3
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- ERNI-MaxiBridge;Female Connector;SRC-A 03p Type 2 GER_CD_324034-E-C_E1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_364214-E_E.pdf 3D
- 下载查看 ENG_CVM_CVM_364214-E_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_364214-E_E.3d_stp.zip 英文版本
- ENG_CVM_CVM_364214-E_E.2d_dxf.zip 英文版本
数据表/目录页
- Datasheet - ERNI MixiBridge 2.54mm Connectors ENG_DS_erni-mixibridge-2.54mm-connectors-ds_2401.pdf 英文版本
- Datasheet - ERNI MixiBridge 2.54mm Connectors GER_DS_erni-mixibridge-2.54mm-connectors-ds_2401.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
主体特性
-
主要产品颜色 : 绿色
接触件特性
-
端子类型 : 母端
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 12
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 锁定
-
壳体内的端子定位器类型 : 锁定枪
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 46
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器长度 : 14.08 mm [ .554 in ]
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
