Name: DYNAMIC 3500 HDR ASSY 12P V PdNi &Au
Brand: Dynamic Series

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

连接器端子负载状态 : 满载
PCB 安装方向 : 垂直
位数 : 12
行数 : 2

电气特征

工作电压 (VAC): 800
工作电压 (VDC): 800

主体特性

主要产品颜色 : 黑色

接触件特性

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

壳体特性

中心线（间距） : 5.08 mm [ .2 in ]
外壳材料 : 聚酯 GF

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Box | Tube

316516-2

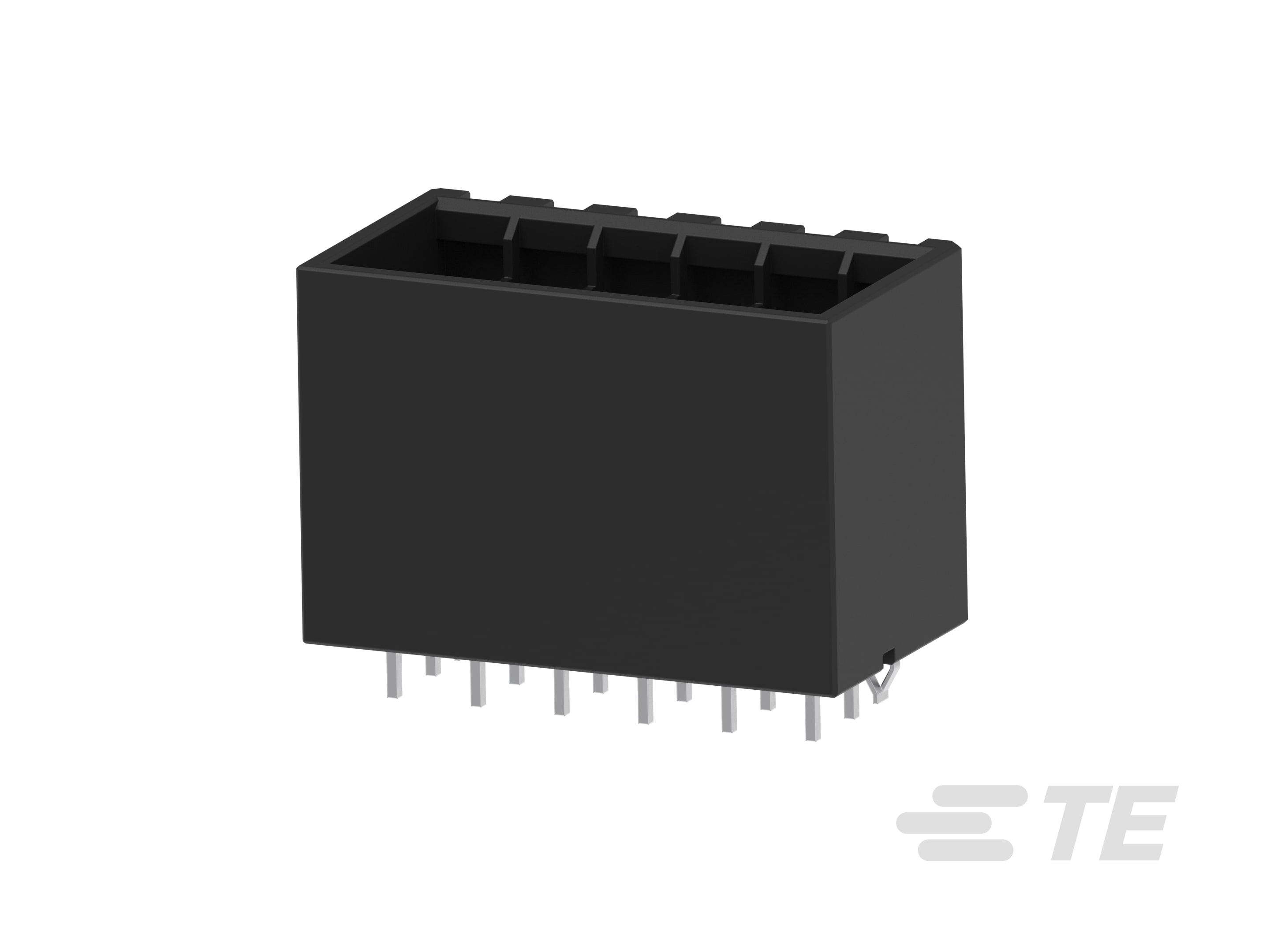

PCB Mount Header, Vertical, Wire-to-Board, 12 Position, 5.08 mm [.2 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 3000 Series

316516-2

PCB Mount Header, Vertical, Wire-to-Board, 12 Position, 5.08 mm [.2 in] Centerline, Fully Shrouded, Gold (Au), Dynamic 3000 Series

PCB 连接器类型 : PCB 安装接头

PCB 安装方向 : 垂直

连接器系统 : 线到板

位数 : 12

中心线（间距） : 5.08 mm [ .2 in ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

PCB 连接器类型 : PCB 安装接头

连接器系统 : 线到板

接头类型 : 全部带罩

可密封 : 否

连接器和端子端接到 : 印刷电路板

连接器产品类型 : 连接器组件

结构特性

连接器端子负载状态 : 满载

PCB 安装方向 : 垂直

位数 : 12

行数 : 2

电气特征

工作电压 (VAC): 800

工作电压 (VDC): 800

主体特性

主要产品颜色 : 黑色

接触件特性

对接公端厚度 : .64 mm [ .025 in ]

端子基材 : 铜合金

端子布局 : 矩阵

PCB 端子端接区域电镀材料厚度 : 2 µm [ 78.74 µin ]

端子形状和构造 : 矩形

对接公端宽度 : 1.9 mm [ .075 in ]

端子底板材料厚度 : 1.3 µm [ 51.18 µin ]

端子底板材料 : 镍

端子接触部电镀材料 : 金 (Au)

端子接合区域电镀材料厚度 : .381 µm [ 15 µin ]

端子类型 : 公端

端子额定电流（最大值） (A): 15

PCB 端子端接区域电镀材料 : 锡

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

接合对准类型 : 极化

PCB 安装固定类型 : 固定支脚

PCB 安装对准 : 不带

接合固定 : 带有

PCB 安装固定 : 带有

连接器安装类型 : 板安装

接合对准 : 带有

壳体特性

中心线（间距） : 5.08 mm [ .2 in ]

外壳材料 : 聚酯 GF

使用环境

工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

电路应用 : 电源和信号

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Box | Tube

产品合规性
