3-966292-1

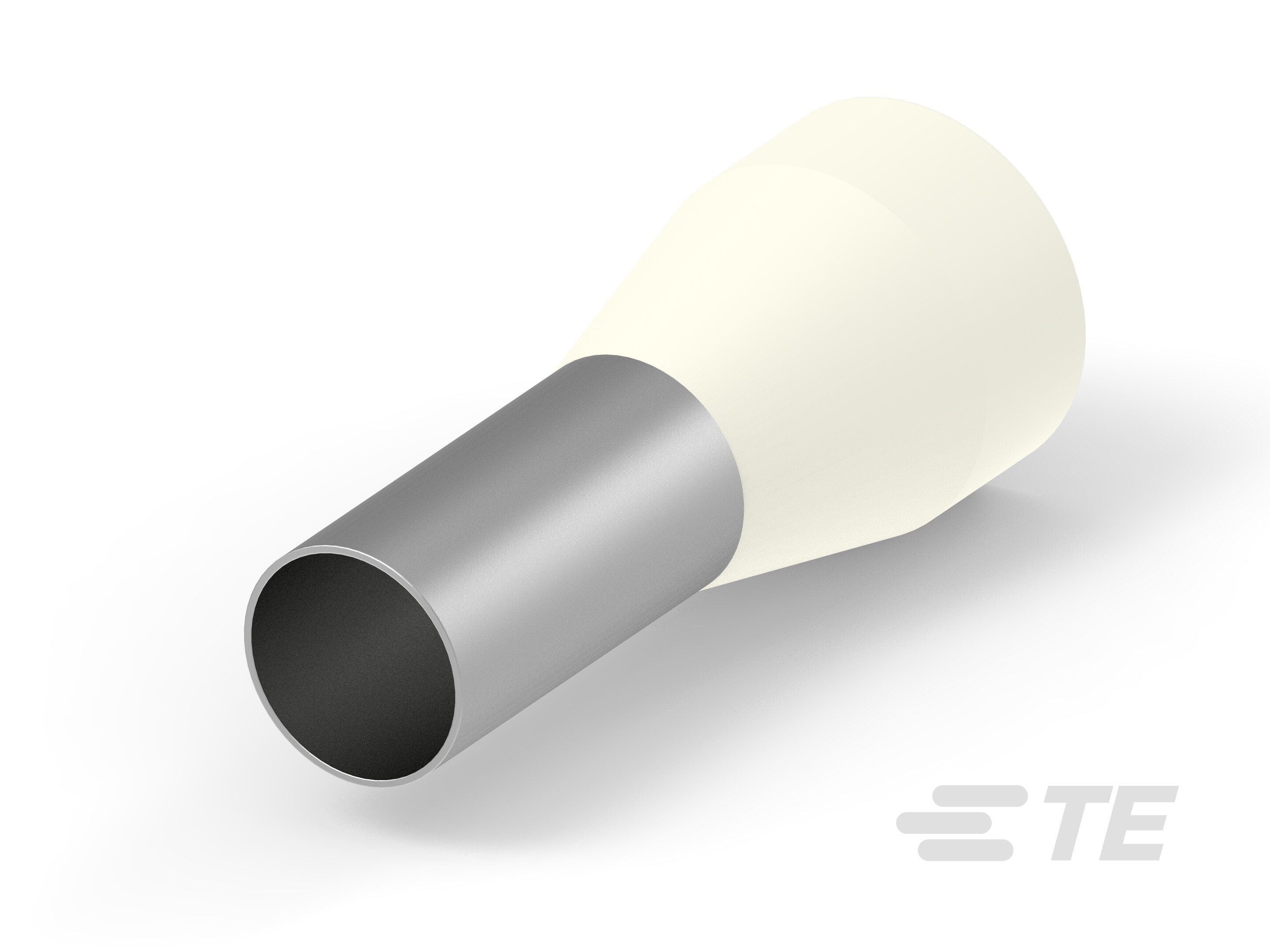

Ferrule, 5 AWG, 16 mm² Wire, 33100 CMA, Closed Barrel, Tin Plating, 24 mm [.945 in] Length, Loose Piece, Discrete Wire, Stranded Wire
3-966292-1
Ferrule, 5 AWG, 16 mm² Wire, 33100 CMA, Closed Barrel, Tin Plating, 24 mm [.945 in] Length, Loose Piece, Discrete Wire, Stranded Wire
- TE 内部编号 3-966292-1
- TE 内部产品描述 FER,WIRE,PL SLV,16.00/6,L12,IVORY,LP
- 别名 ID 274026-000 AMPS-3-0966292-1
-
压接导线端子类型 : 插针
-
兼容的绝缘直径范围 : 8.7 mm [ .342 in ]
-
线径 (AWG): 5
-
线径 (mm²): 16
-
线径 (CMA): 33100
文档
产品图纸
- WIRE FERRULE WITH PLASTIC SLEEVE, SINGLE CONDUCTOR, LOOSE PIECE ENG_CD_966292_A7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_3-966292-1_A1.pdf 英文版本
- 下载查看 ENG_CVM_CVM_3-966292-1_O.3d_igs.zip 英文版本
- ENG_CVM_3-966292-1_A1.3d_igs.zip 英文版本
- ENG_CVM_3-966292-1_A1.2d_dxf.zip 英文版本
- ENG_CVM_3-966292-1_A1.3d_stp.zip 英文版本
数据表/目录页
- Wire Ferrules ENG_CS_1654379_Wire_Ferrules_0911.pdf 英文版本
- WIRE END FERRULES ENG_DS_6-1773984-8_2011.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
主要产品颜色 : 象牙色
接触件特性
-
端子接触部长度 : 12 mm [ .468 in ]
-
压接导线端子类型 : 插针
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
双线尺寸 (AWG): 5
-
双线尺寸 (mm²): 16
-
剥线长度 : 15 mm [ .591 in ]
-
兼容的绝缘直径范围 : 8.7 mm [ .342 in ]
-
线径 (AWG): 5
-
线径 (mm²): 16
-
线径 (CMA): 33100
-
压线筒内径 : 8.8 mm [ .34 in ]
-
端子材料厚度 : .2 mm [ .007 in ]
-
产品总长度 : 24 mm [ .945 in ]
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
