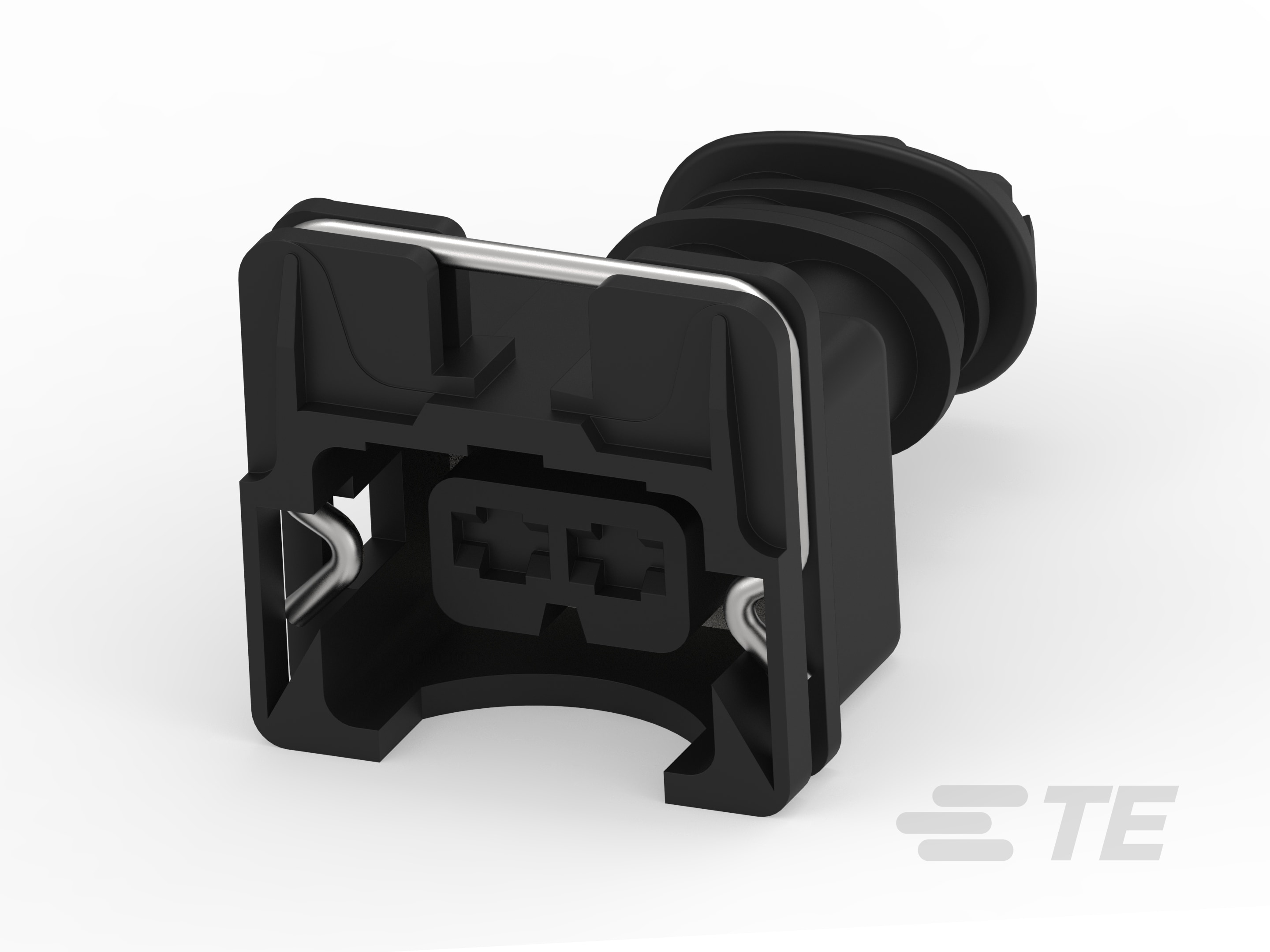

2 Position Housing, Housing for Female Terminals, Wire-to-Board, 5 mm [.2 in] Centerline, Sealable, Black, Wire & Cable, Power, Junior Power Timer
282762-1
2 Position Housing, Housing for Female Terminals, Wire-to-Board, 5 mm [.2 in] Centerline, Sealable, Black, Wire & Cable, Power, Junior Power Timer
-
- AMP
- 初级电源定时器
- TE 内部编号 282762-1
- TE 内部产品描述 JPT SPLASH-PROOF FEM.CONN2 POS
- 所有 Timer Connector Housing (437)
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
连接器系统 : 线到板
-
中心线（间距） : 5 mm [ .2 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_282762-1_E_c-282762-1-e-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_282762-1_E_c-282762-1-e.2d_dxf.zip 英文版本
- ENG_CVM_CVM_282762-1_E_c-282762-1-e.3d_igs.zip 英文版本
- ENG_CVM_CVM_282762-1_E_c-282762-1-e.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-20091_E_108-20091_E.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-20019_A.pdf 英文版本
- S_411-20019_A.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 24
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.8mm
-
对接公端宽度 : 2.8 mm [ .11 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极性定位槽
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 6.6
-
中心线（间距） : 5 mm [ .2 in ]
尺寸
-
连接器高度 : 22 mm [ .866 in ]
-
产品长度 : 37.5 mm [ 1.476 in ]
-
产品宽度 : 23.4 mm [ .921 in ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Bag
-
封装数量 : 600
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
