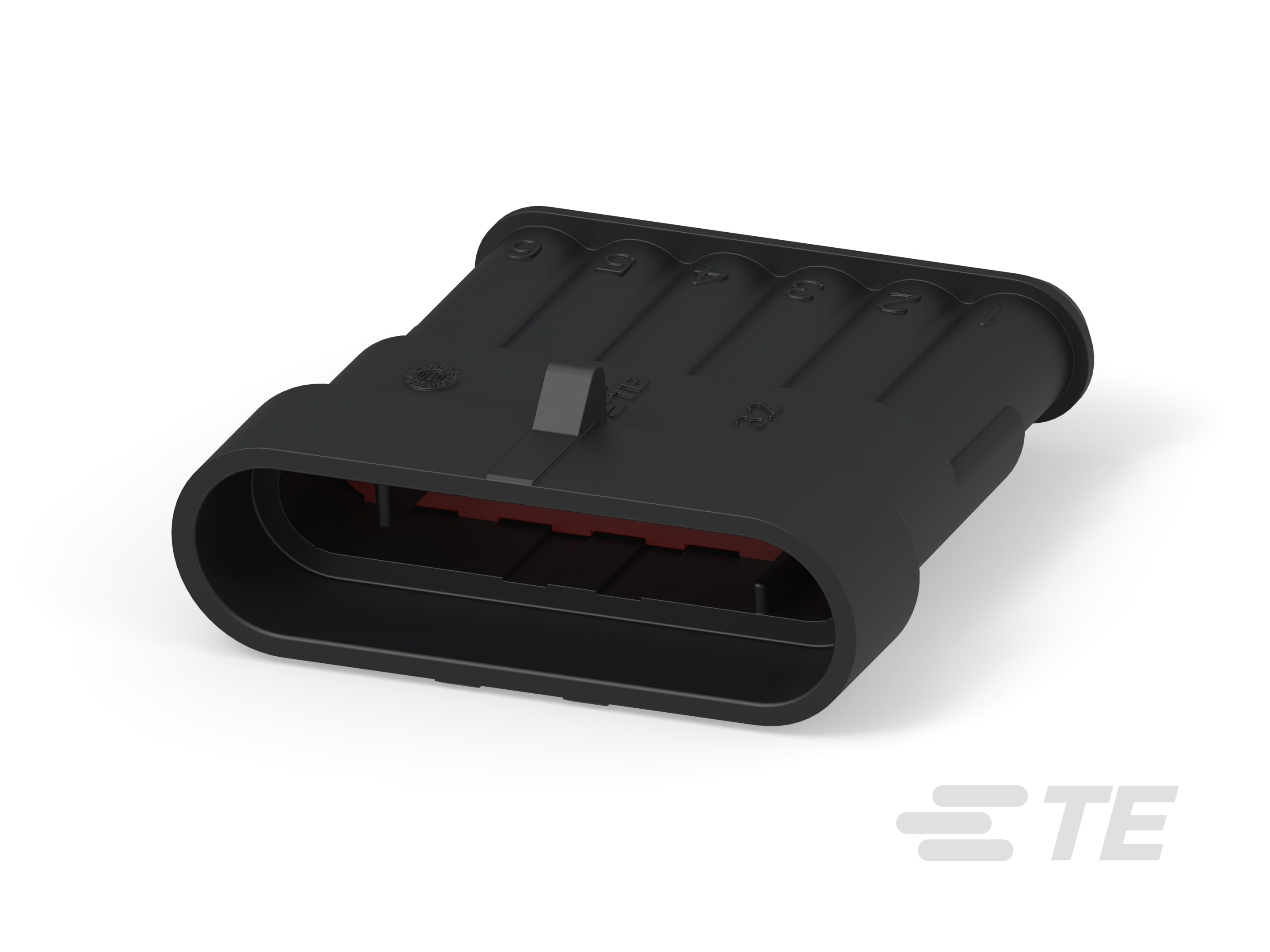

Name: AMP SUPERSEAL 1.5 SERIES 6P CA
Brand: SUPERSEAL

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 6
行数 : 1

电气特征

工作电压 (VDC): 24
标称电压架构 (V): 24

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 公端
端子大小 : 1.5mm
对接公端宽度 : 1.5 mm [ .059 in ]
端子额定电流（最大值） (A): 14

机械附件

接合对准 : 带有
接合对准类型 : 极性定位槽
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 6.6 GF
中心线（间距） : 6 mm [ .24 in ]

尺寸

连接器高度 : 13.8 mm [ .54 in ]
产品长度 : 43.8 mm [ 1.72 in ]
产品宽度 : 42 mm [ 1.65 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP67 | IPX6K | IPX9K

包装特性

封装方法 : Box
封装数量 : 550

其他

可维修 : 否
能够保证连接器位置 : 否

282108-1

24 V, 6 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 6 mm [.24 in] Centerline, Black, Wire & Cable, AMP Superseal 1.5mm Series

282108-1

24 V, 6 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 6 mm [.24 in] Centerline, Black, Wire & Cable, AMP Superseal 1.5mm Series

标称电压架构 (V): 24

连接器和壳体类型 : 公端子护套

位数 : 6

可密封 : 否

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 公端子护套

可密封 : 否

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 6

行数 : 1

电气特征

工作电压 (VDC): 24

标称电压架构 (V): 24

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

端子大小 : 1.5mm

对接公端宽度 : 1.5 mm [ .059 in ]

端子额定电流（最大值） (A): 14

机械附件

接合对准 : 带有

接合对准类型 : 极性定位槽

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 6.6 GF

中心线（间距） : 6 mm [ .24 in ]

尺寸

连接器高度 : 13.8 mm [ .54 in ]

产品长度 : 43.8 mm [ 1.72 in ]

产品宽度 : 42 mm [ 1.65 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP67 | IPX6K | IPX9K

包装特性

封装方法 : Box

封装数量 : 550

其他

可维修 : 否

能够保证连接器位置 : 否
