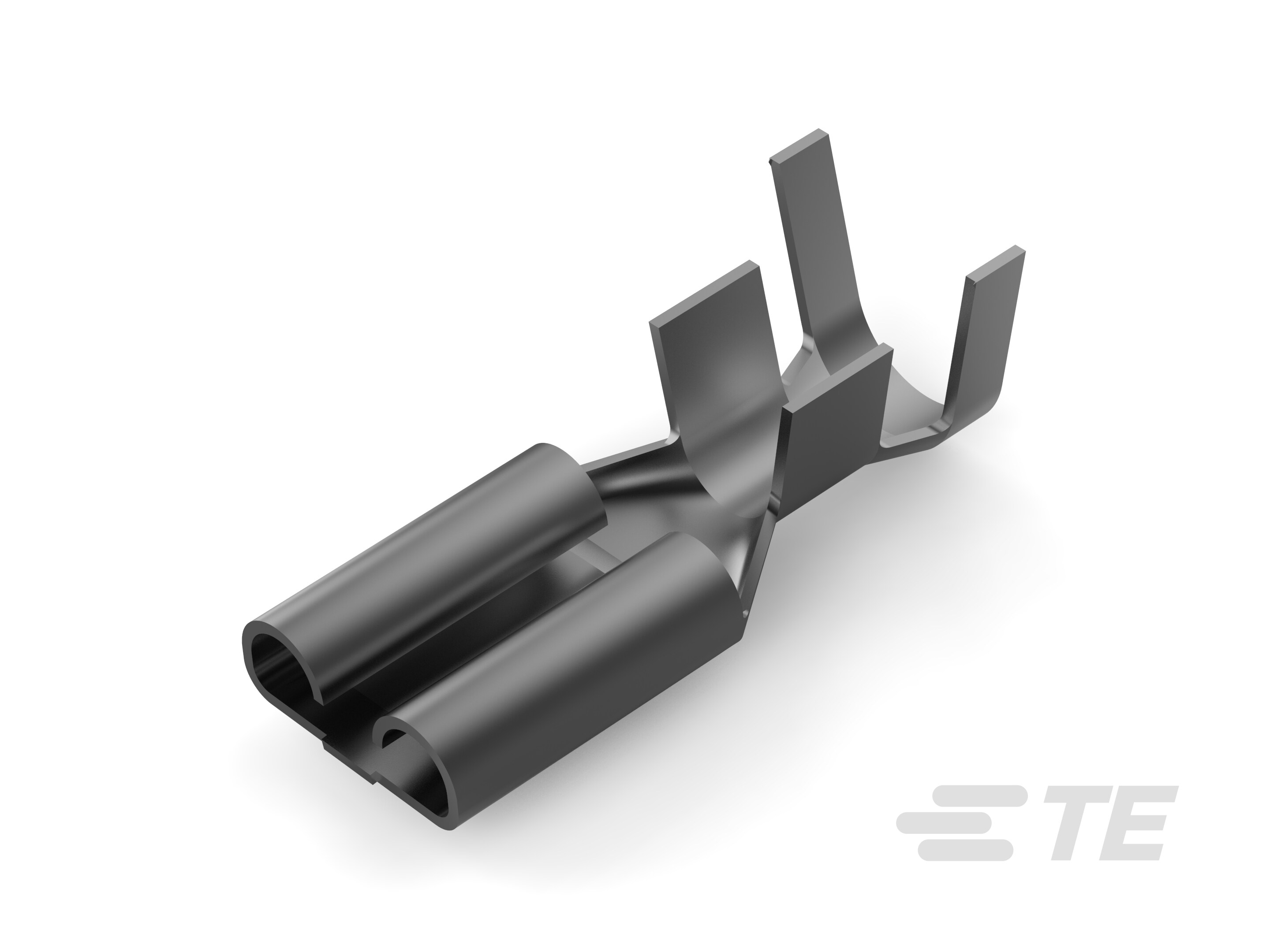

280755-4
Quick Disconnect Receptacle, Uninsulated, 10 – 7 AWG, 6 – 10 mm² Wire, 9.53 mm [.375 in] Tab Width, F-Crimp, Straight, FASTIN-FASTON 375
280755-4
Quick Disconnect Receptacle, Uninsulated, 10 – 7 AWG, 6 – 10 mm² Wire, 9.53 mm [.375 in] Tab Width, F-Crimp, Straight, FASTIN-FASTON 375
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 375
- TE 内部编号 280755-4
- TE 内部产品描述 FF 375 REC 6-10MM2 TPPB
-
快速断开端子类型 : 母端
-
线径 (AWG): 10 – 7
-
线径 (mm²): 6 – 10
-
对接公端宽度 : 9.53 mm [ .375 in ]
-
对接公端厚度 : 1.22 mm [ .048 in ]
文档
产品图纸
- .375 SERIES FASTIN-FASTON RECEPTACLE 英文版本
- .375 SERIES FASTIN-FASTON RECEPTACLE ENG_CD_280755_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_280755-4_L.pdf 3D
- 下载查看 ENG_CVM_CVM_280755-4_L.2d_dxf.zip 英文版本
- ENG_CVM_CVM_280755-4_L.3d_igs.zip 英文版本
- ENG_CVM_CVM_280755-4_L.3d_stp.zip 英文版本
数据表/目录页
- 1654742_HOUSEHOLD_APPLIANCES_RAST5 ENG_CS_1654742_HOUSEHOLD_APPLIANCES_RAST5_0504.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-20021_D16.pdf 英文版本
- 产品规格 ENG_SS_108-20020_D3.tif 英文版本
- ENG_SS_108-20020_D3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 250
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 9.53 mm [ .375 in ]
-
对接公端厚度 : 1.22 mm [ .048 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 锁定枪
-
带导线绝缘 : 带有
-
锁定枪高度 (mm): 1.25
尺寸
-
端子材料厚度 : .51 mm [ .02 in ]
-
兼容的绝缘直径范围 : 5 – 7 mm [ .197 – .276 in ]
-
产品长度 : 29 mm [ 1.14 in ]
-
线径 (AWG): 10 – 7
-
线径 (mm²): 6 – 10
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-2
包装特性
-
封装数量 : 1000
-
封装方法 : 带/卷
