2478577-1

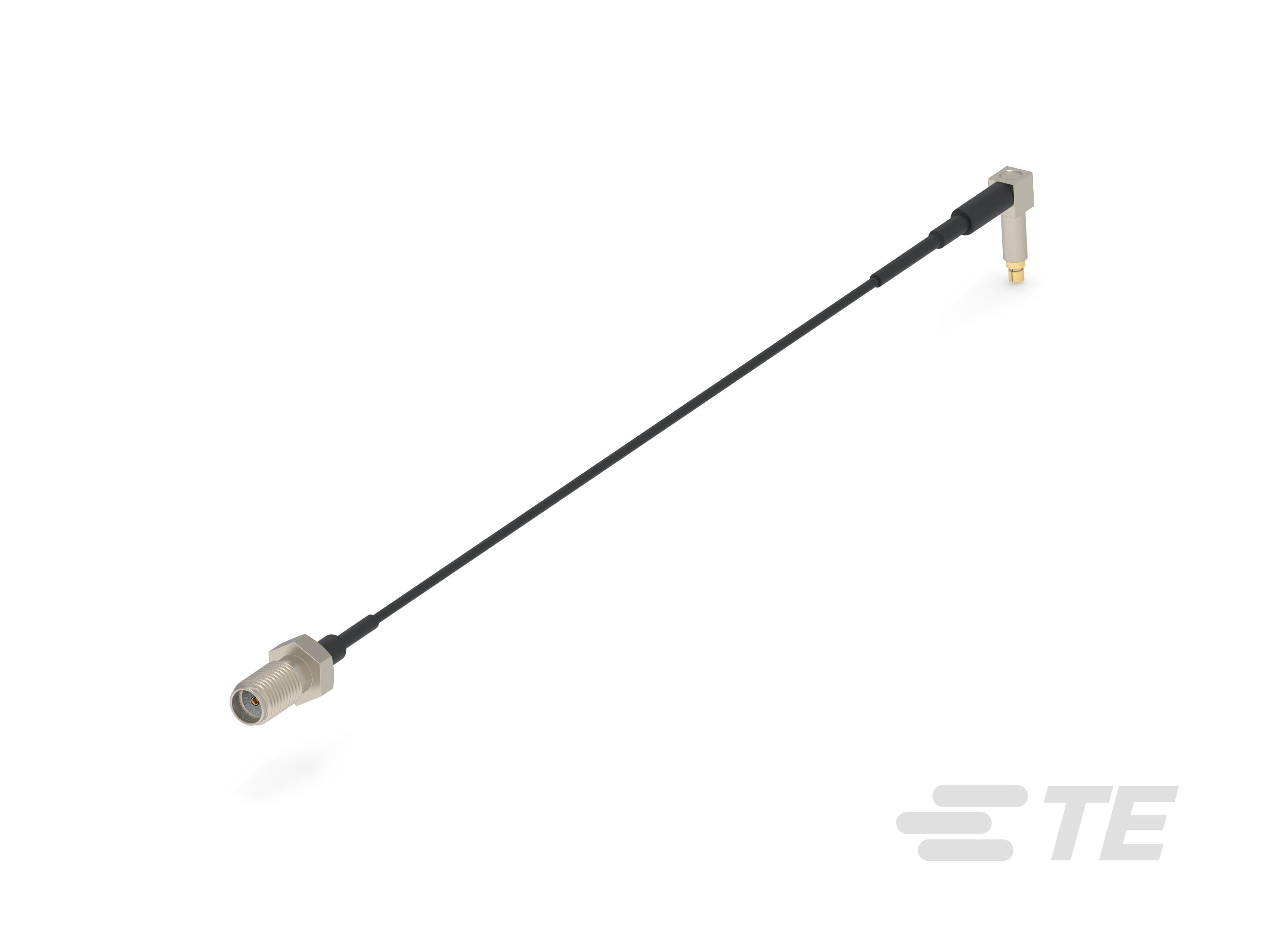

SMA to SWJ Probe Cable Assembly, .3 m [.984 ft], Gray Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 1.32 mm [.052 in] Diameter, SMA Jack End A
2478577-1
SMA to SWJ Probe Cable Assembly, .3 m [.984 ft], Gray Cable, 0 – 6 GHz, 50 ohm, FEP Jacket, 1.32 mm [.052 in] Diameter, SMA Jack End A
- TE 内部编号 2478577-1
- TE 内部产品描述 Cbl Assy SMA F to Test Probe SWJ Typ
-
线束类型 : SMA 转 SWJ 探头
-
电缆组件长度 : .3 m [ .984 ft ]
-
电缆颜色 : 灰色
-
工作频率 (GHz): 0 – 6
-
阻抗 (Ω): 50
文档
产品图纸
- SMA-PROBE CABLE TEST FOR SWJ,DC-6GHz ENG_CD_2478577_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2478577-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2478577-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2478577-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2478577-1_A.3d_igs.zip 英文版本
数据表/目录页
- dnd-flyer-test-probe-connector-en ENG_DS_dnd-flyer-test-probe-connector-en_2409.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-161409_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
线束类型 : SMA 转 SWJ 探头
-
电缆组件（A 端） : SMA 插座
-
电缆组件（B 端） : SWJ 探头插头
结构特性
-
位数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
电缆颜色 : 灰色
-
绝缘套管材料 : FEP
接触件特性
-
端子基材 : 铍铜合金
-
中心端子电镀材料 : 镍打底镀金
尺寸
-
电缆外径 : 1.32 mm [ .052 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
工作频率 (GHz): 0 – 6
其他
-
电介质材料 : PTFE
-
电缆组件长度 : .3 m [ .984 ft ]
