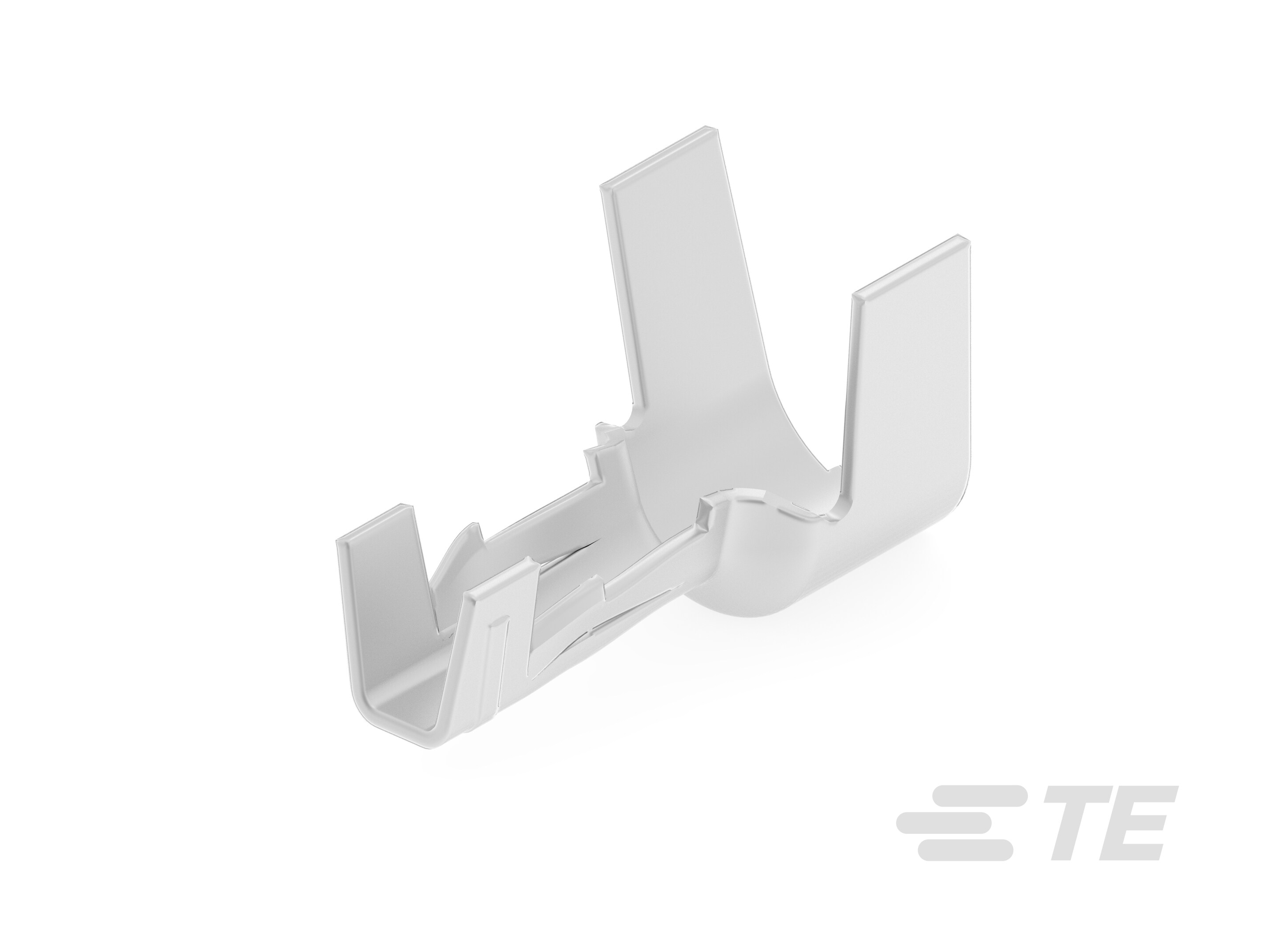

Receptacle, 1.8 – 1.9 mm [.071 – .075 in] PCB Hole, 22 – 18 AWG, .341 – .846 mm² Wire, Through Hole - Solder, Tin Plating, Reel, PCB Terminals
2393199-1
Receptacle, 1.8 – 1.9 mm [.071 – .075 in] PCB Hole, 22 – 18 AWG, .341 – .846 mm² Wire, Through Hole - Solder, Tin Plating, Reel, PCB Terminals
-
- AMP-IN
- TE 内部编号 2393199-1
- TE 内部产品描述 MINI AMP-IN BOARD IN CONTACT, 22-18AWG
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
PCB 孔直径 : 1.8 – 1.9 mm [ .071 – .075 in ]
-
PCB 的外形高度 : 3.5 mm [ .138 in ]
-
兼容的绝缘直径（最大值） : 3 mm [ .118 in ]
文档
产品图纸
- BOARD-IN CONTACT S-TYPE ENG_CD_2393199_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2393199-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2393199-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2393199-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2393199-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106642_A.pdf 英文版本
- 产品规格 ENG_SS_108-106642_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
接触件特性
-
端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]
-
端子底板材料厚度 : .5 µm [ 19.68 µin ]
-
PCB 端子类型 : 母端
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : 小型
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
尺寸
-
板下延伸 : 2.35 mm [ .093 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
PCB 孔直径 : 1.8 – 1.9 mm [ .071 – .075 in ]
-
PCB 的外形高度 : 3.5 mm [ .138 in ]
-
兼容的绝缘直径（最大值） : 3 mm [ .118 in ]
-
兼容的绝缘直径范围 : 1.5 – 3. mm [ .059 – .118 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .341 – .846
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : Reel
