2376579-2

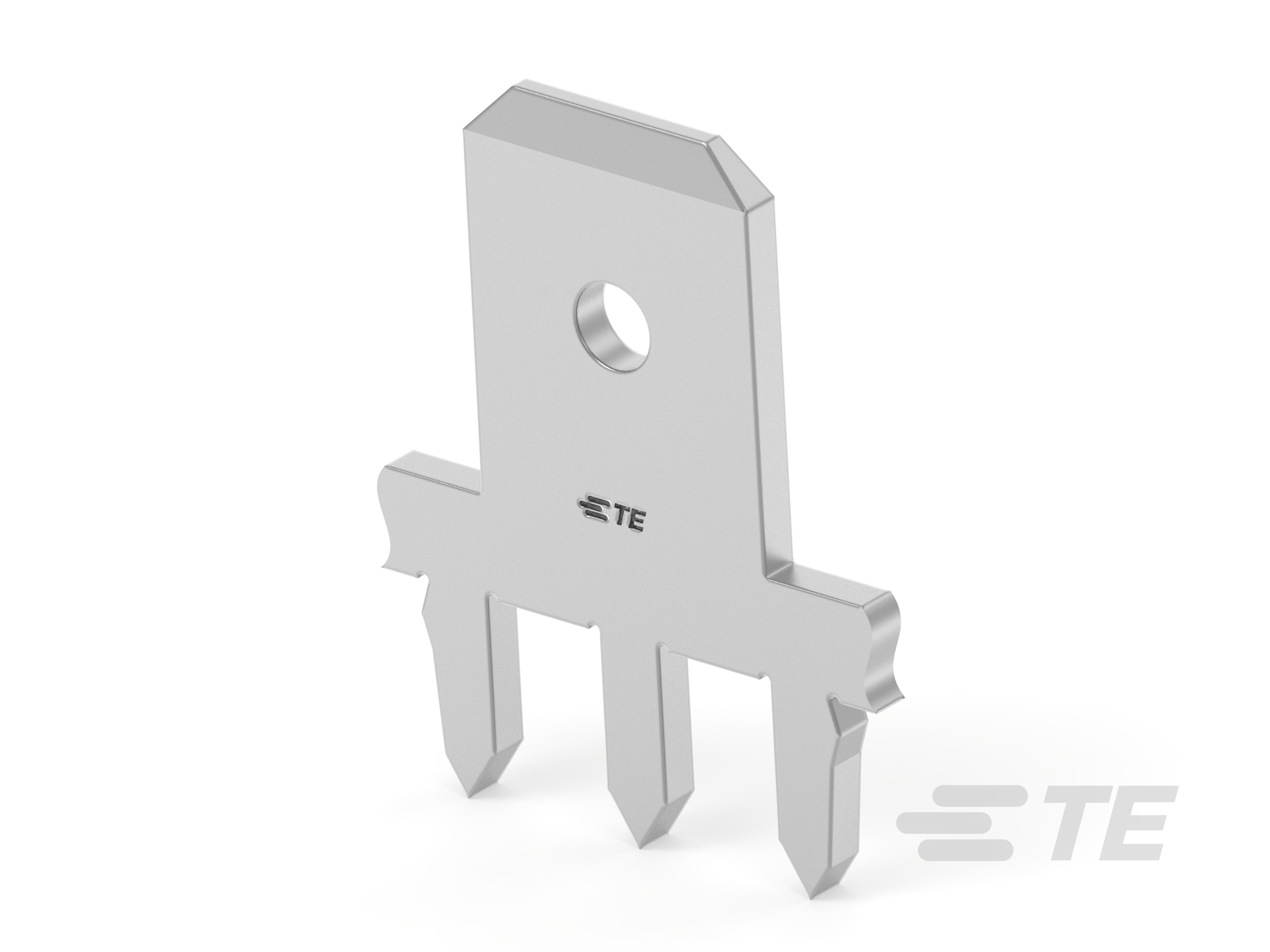

Tab PCB Terminal, 6.35 mm [.25 in] Tab Width, 1.5 mm [.059 in] PCB Hole, Through Hole - Solder, Tin Plating, Reel, Terminates To Printed Circuit Board
2376579-2
Tab PCB Terminal, 6.35 mm [.25 in] Tab Width, 1.5 mm [.059 in] PCB Hole, Through Hole - Solder, Tin Plating, Reel, Terminates To Printed Circuit Board
- TE 内部编号 2376579-2
- TE 内部产品描述 250 FASTON PCB TAB TPBR
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 1.6 mm [ .062 in ]
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .8 mm [ .032 in ]
-
PCB 孔直径 : 1.5 mm [ .059 in ]
文档
产品图纸
- TAB. FASTON. P.C.BOARD 6.35 [.250] 3P ENG_CD_2376579_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2376579-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2376579-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2376579-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2376579-2_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
- 工程报告 ENG_SS_502-106562_A.pdf 英文版本
- 产品规格 ENG_SS_108-106562_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 4 µm [ 157.48 µin ]
-
端子底板材料厚度 : 1.3 µm [ 51.18 µin ]
-
PCB 端子端接区域电镀材料厚度 : 4 µm [ 157.48 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .8 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 镍
-
端子尺寸 : 6.35
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .8 mm [ .032 in ]
-
板下延伸 : 3.81 mm [ .15 in ]
-
PCB 厚度（建议） : 1.6 mm [ .062 in ]
-
PCB 孔直径 : 1.5 mm [ .059 in ]
-
PCB 的外形高度 : 10 mm [ .394 in ]
使用环境
-
工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
