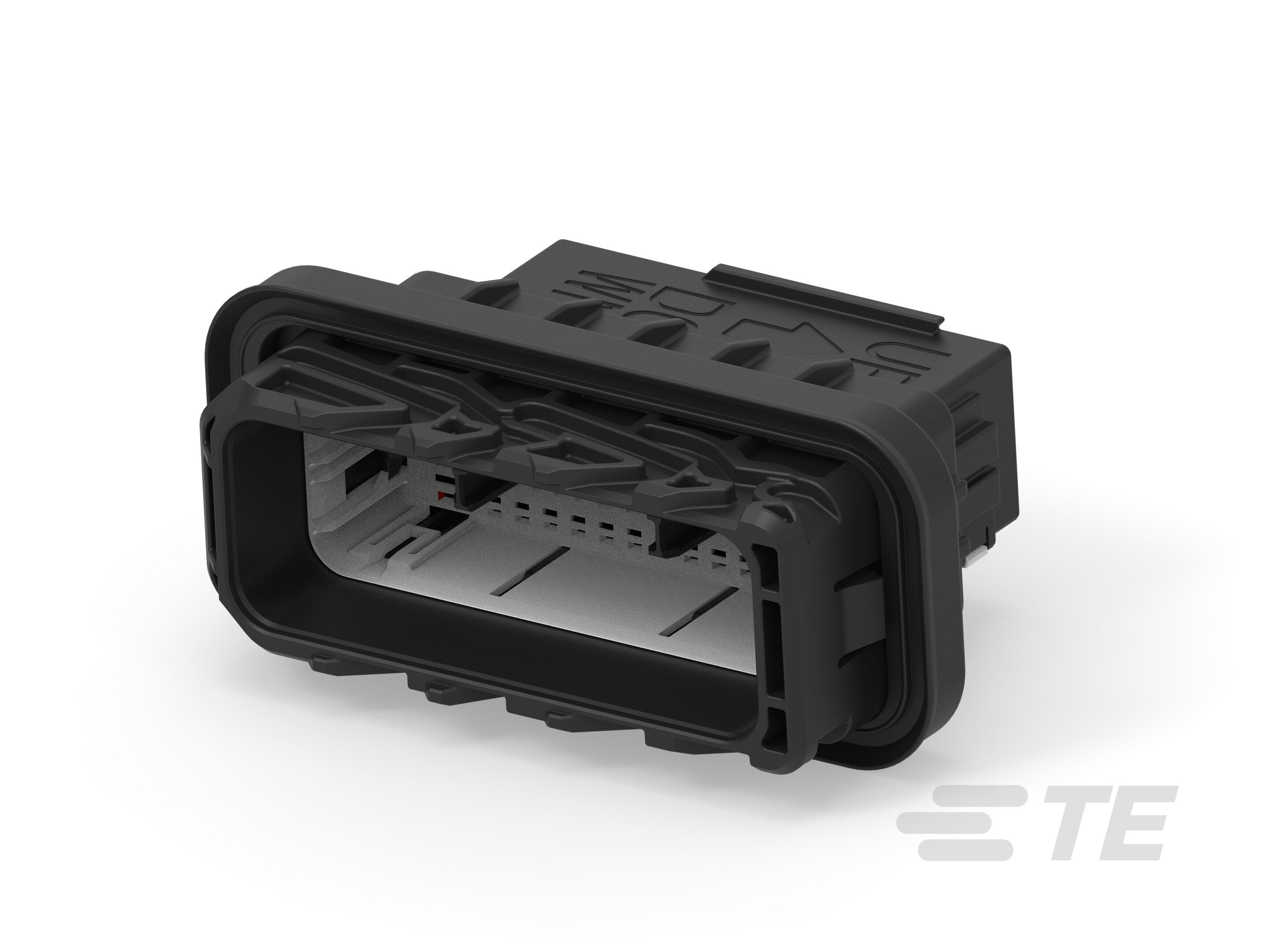

Name: 59POS,HYBRID,TAB HSG ASSY,UNSLD
Brand: MULTILOCK

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 59
行数 : 5

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端
端子大小 : .64mm | 1.5mm | 2.8mm
对接公端宽度 (mm): .64 | 1.5 | 2.8
对接公端宽度 (in): .025 | .06 | .11
端子额定电流（最大值） (A): 28

机械附件

端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

中心线（间距） (mm): 2.4 | 3.2
中心线（间距） (in): .09 | .13

尺寸

连接器高度 : 36.6 mm [ 1.44 in ]
产品长度 : 81.8 mm [ 3.22 in ]
行间距 (mm): 3.3 | 5.5
行间距 (in): .13 | .22
产品宽度 : 51.3 mm [ 2.01 in ]

使用环境

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源和信号

其他

能够保证连接器位置 : 否

2369792-2

12 V, 59 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.4 mm / 3.2 mm [.09 in / .13 in] Centerline, Multilock Connector System

2369792-2

12 V, 59 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 2.4 mm / 3.2 mm [.09 in / .13 in] Centerline, Multilock Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 公端子护套

位数 : 59

可密封 : 是

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 公端子护套

可密封 : 是

主要锁定特性 : 锁定枪

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 59

行数 : 5

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

端子大小 : .64mm | 1.5mm | 2.8mm

对接公端宽度 (mm): .64 | 1.5 | 2.8

对接公端宽度 (in): .025 | .06 | .11

端子额定电流（最大值） (A): 28

机械附件

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

中心线（间距） (mm): 2.4 | 3.2

中心线（间距） (in): .09 | .13

尺寸

连接器高度 : 36.6 mm [ 1.44 in ]

产品长度 : 81.8 mm [ 3.22 in ]

行间距 (mm): 3.3 | 5.5

行间距 (in): .13 | .22

产品宽度 : 51.3 mm [ 2.01 in ]

使用环境

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源和信号

其他

能够保证连接器位置 : 否

产品合规性
