2354263-1

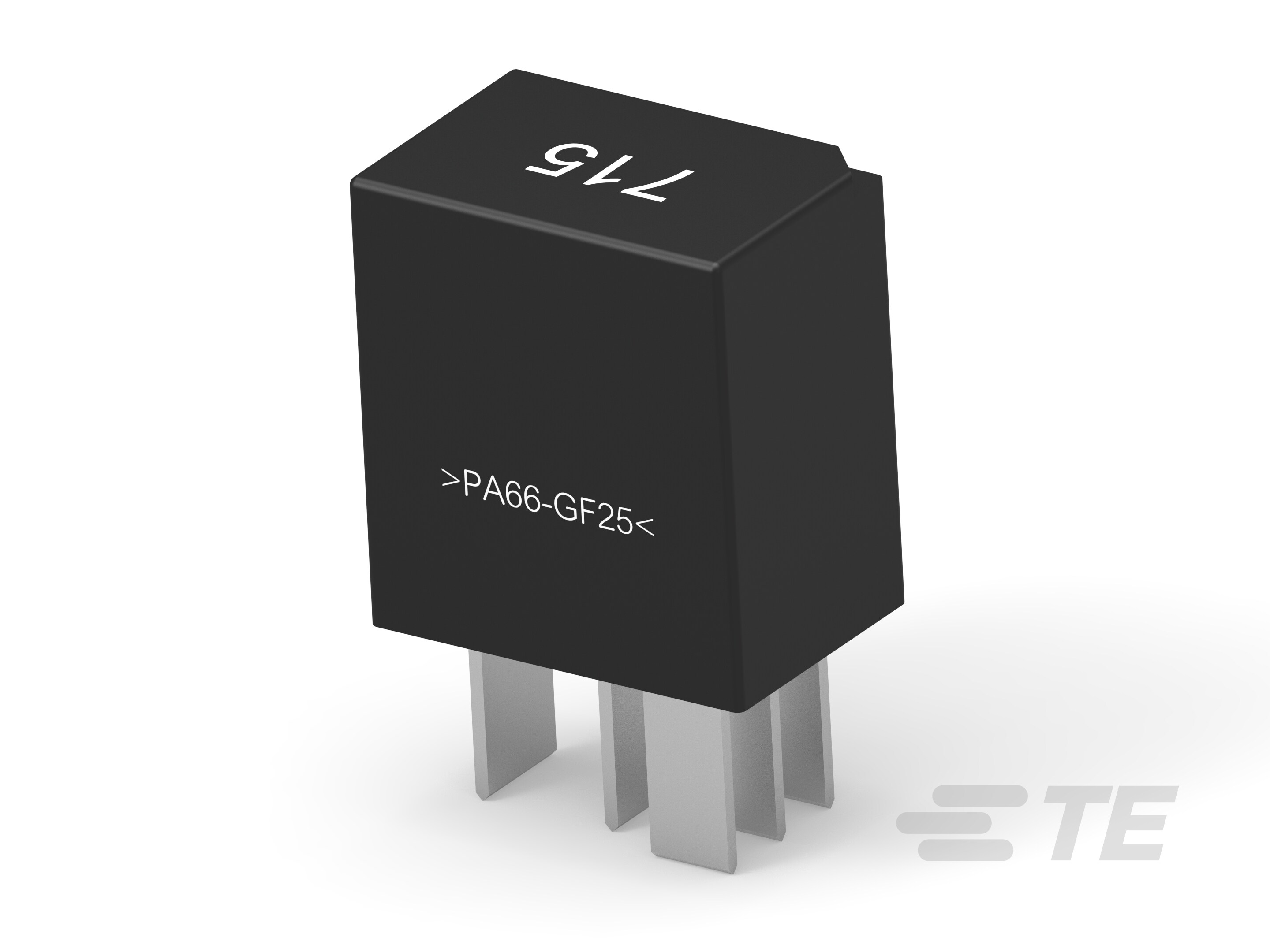

Automotive Power Relay, DC, Monostable, 1 Form C SPDT-CO, 25 A Contact Rating, 24 VDC Coil Voltage, 24 VDC Contact Voltage, Micro Relay A

V23074A2002A403-SZ-CBOX-2354263-1

2354263-1

Automotive Power Relay, DC, Monostable, 1 Form C SPDT-CO, 25 A Contact Rating, 24 VDC Coil Voltage, 24 VDC Contact Voltage, Micro Relay A

    • Micro 继电器 A
  • TE 内部编号 2354263-1
  • TE 内部产品描述 V23074A2002A403-SZ-CBOX
  • 别名 ID V23074-A2002-A403

  • 继电器和接触器类型 : 汽车功率继电器

  • 线圈励磁系统 : 单稳态

  • 端子排列方式 : 1 Form C SPDT-CO

  • 电流类型 : DC

  • 触点额定电流 (A): 25

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 继电器和接触器类型 : 汽车功率继电器

结构特性

  • 线圈特性 : 二极管

  • 端子排列方式 : 1 Form C SPDT-CO

电气特征

  • 线圈电阻 (Ω): 430

  • 触点额定电流 (A): 25

  • 线圈电压额定值 (VDC): 24

  • 端子电压额定值 (VDC): 24

  • 线圈功率额定值（直流） (W): 1.34

  • 端子和线圈间绝缘初始电介质 (Vrms): 500

主体特性

  • 外壳类型 : 防尘

端接特性

  • 干线端接和连接类型 : 快速连接端子

  • 线圈端接和连接类型 : 快速连接端子

机械附件

  • 产品安装类型 : 插座安装

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

  • 环境温度（最大值） : 125 °C [ 257 °F ]

操作/应用

  • 线圈励磁系统 : 单稳态

  • 电流类型 : DC

其他

  • 线圈功率额定值类 (W): >1 – ≤1.5

  • 端子电流类 (A): >25 – ≤32

  • 高度类（机械） : >14 – ≤16 mm [ >.551 – ≤.63 in ]

  • 长度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]

  • 宽度类（机械） : >22 – ≤33 mm [ >.866 – ≤1.299 in ]
