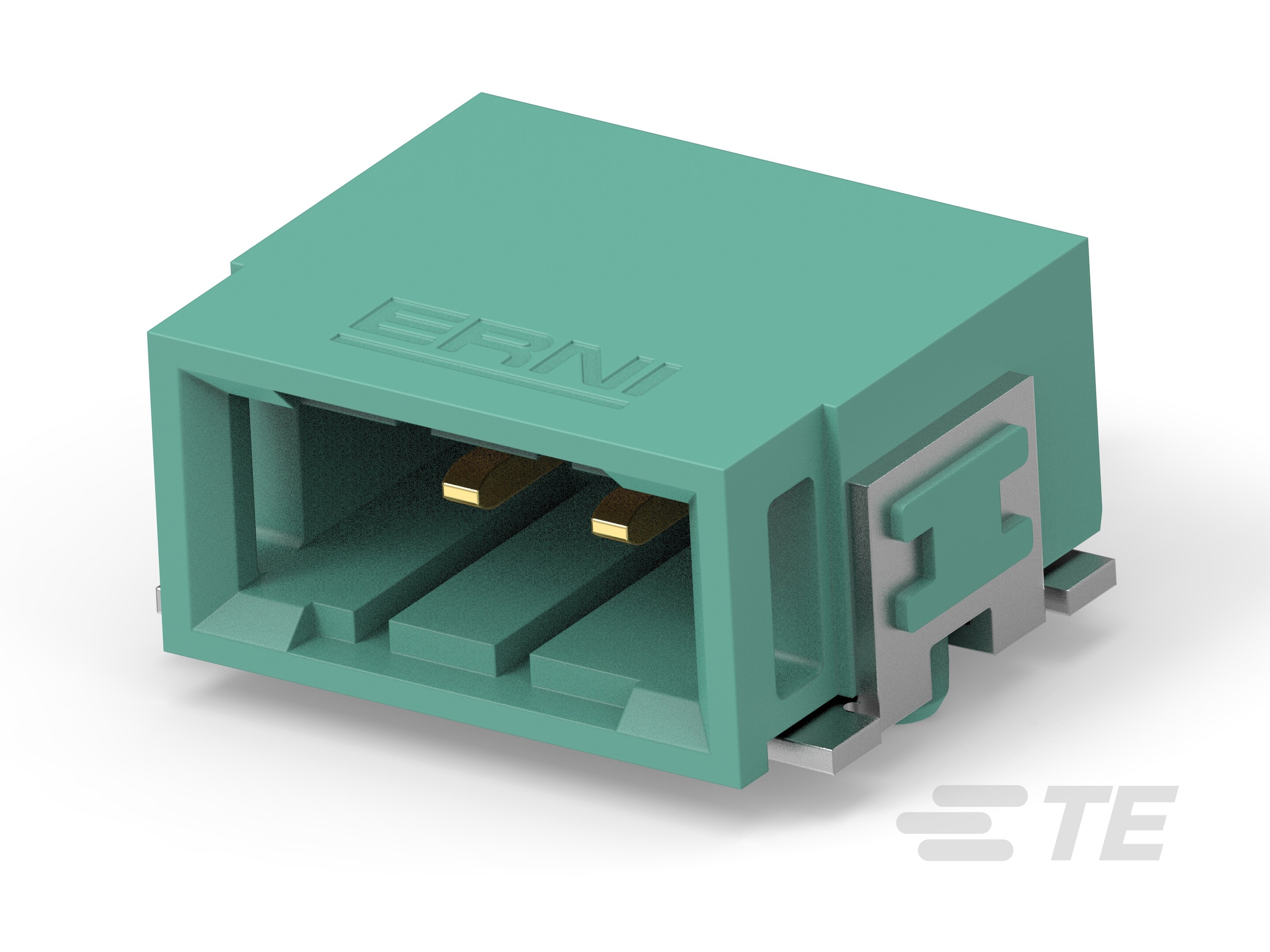

PCB Mount Header, Right Angle, Cable-to-Board, 2 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI MaxiBridge
234834-E
PCB Mount Header, Right Angle, Cable-to-Board, 2 Position, 2.54 mm [.1 in] Centerline, Fully Shrouded, Gold (Au), Surface Mount, ERNI MaxiBridge
-
- ERNI
- ERNI MaxiBridge
- TE 内部编号 234834-E
- TE 内部产品描述 SRCA 2,54 2 M 1 SMD 137 E1 167 * GURT *
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 直角
-
连接器系统 : 缆到板
-
位数 : 2
-
行数 : 1
文档
产品图纸
- MaxiBridge Male Angled SRC-A 02p Type 1 ENG_CD_224918-E-C_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_234834-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_234834-E_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_234834-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_234834-E_1.2d_dxf.zip 英文版本
数据表/目录页
- Datasheet - ERNI MixiBridge 2.54mm Connectors ENG_DS_erni-mixibridge-2.54mm-connectors-ds_2401.pdf 英文版本
- Datasheet - ERNI MixiBridge 2.54mm Connectors GER_DS_erni-mixibridge-2.54mm-connectors-ds_2401.pdf 德语
产品规格
- MaxiBridge - Receptacle & Header ENG_SS_108-160991_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 缆到板
-
接头类型 : 全部带罩
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
装载位置数量 : 2
-
连接器端子负载状态 : 满载
-
列数 : 2
-
PCB 安装方向 : 直角
-
位数 : 2
-
行数 : 1
电气特征
-
绝缘电阻 (MΩ): 10000
主体特性
-
主要产品颜色 : 绿色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子接触部长度 : 4.1 mm [ .161 in ]
-
端子布局 : 直插式
-
PCB 端子端接区域电镀材料厚度 : 4 – 6 µm [ 157.48 – 236.22 µin ]
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 17
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
安装校准特征长度 : .75 mm [ .029 in ]
-
PCB 安装对准类型 : 钉子
-
接合对准类型 : 极化
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
接合入口位置 : 侧
-
外壳材料 : LCP
-
中心线（间距） : 2.54 mm [ .1 in ]
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷带包装
