2339209-9

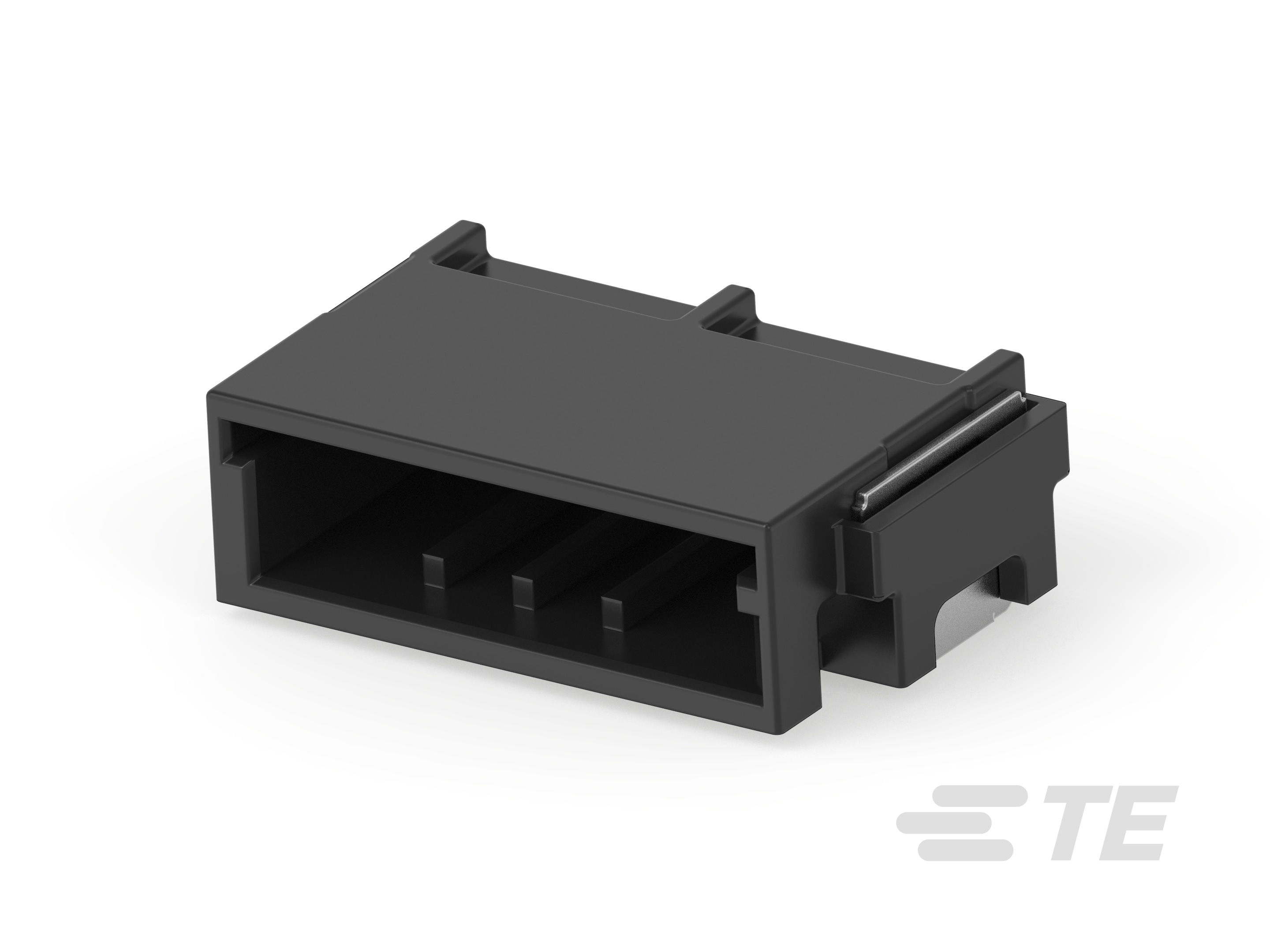

Vertical, Wire-to-Board, 9 Position, 1 Rows, 1.27mm [.05in] Centerline, Tin (Sn), Printed Circuit Board, 2A Contact Current Rating (Max), Signal
2339209-9
Vertical, Wire-to-Board, 9 Position, 1 Rows, 1.27mm [.05in] Centerline, Tin (Sn), Printed Circuit Board, 2A Contact Current Rating (Max), Signal
- TE 内部编号 2339209-9
- TE 内部产品描述 9POS,TAB0.5X0.4,HDR ASSY,90 DEG,COD A
- 所有 PicoMQS，2-22 位 HDR 组件，未密封 (10)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 2
文档
产品图纸
- PICO MQS SMD HEADER ENG_CD_2304165_B7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2339209-9_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2339209-9_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2339209-9_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2339209-9_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94870_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): .5
-
对接公端厚度 (mm): .4
-
端子额定电流（最大值） (A): 2
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
屏蔽 : 否
-
焊接工艺 : 回流焊接
-
电路应用 : Signal
其他
-
接口编号 : 208-18038
