规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

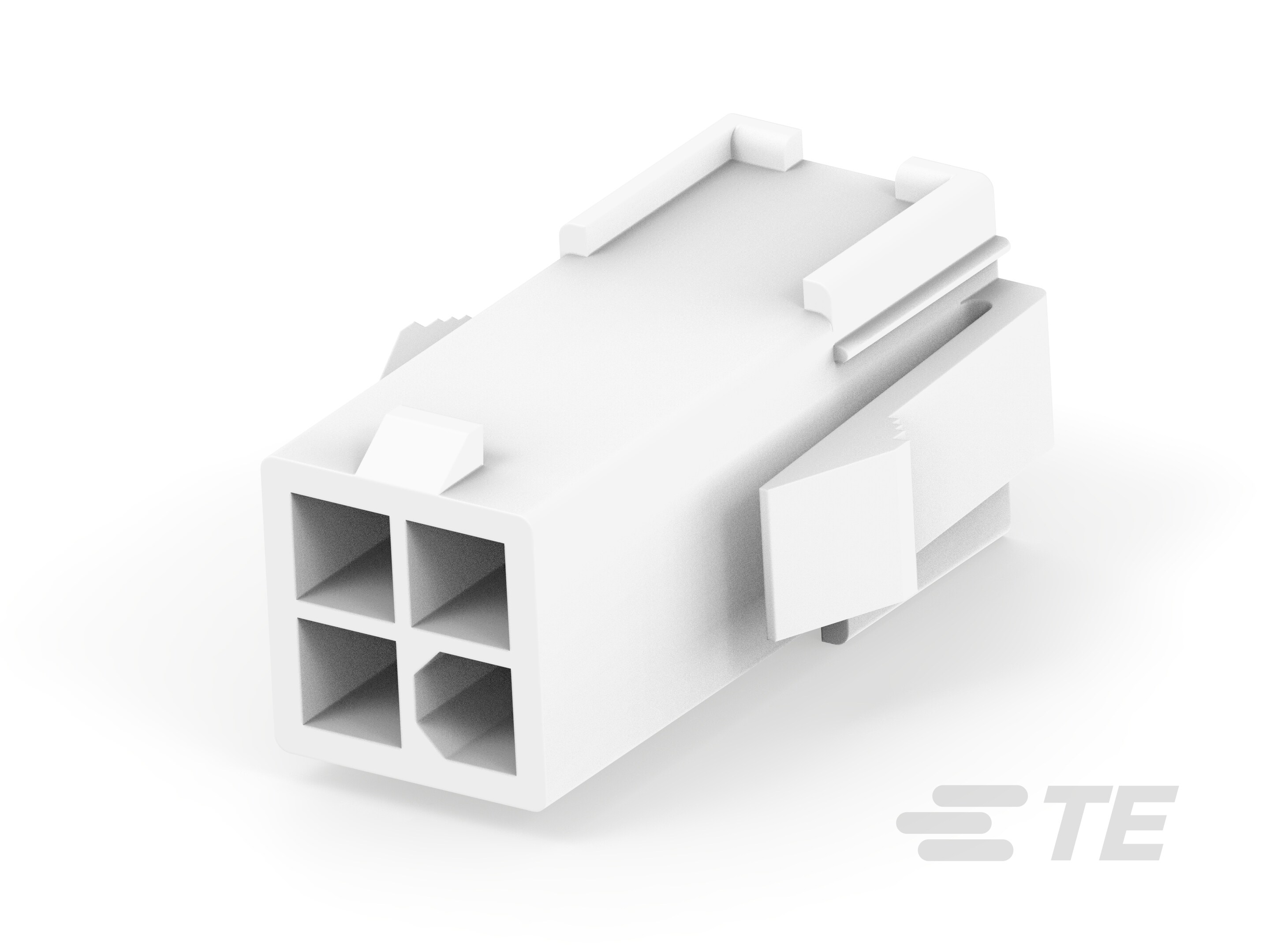

  • 矩形电源连接器类型 : 护套

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 线到线, 线到面板, 线到面板

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 4

  • 行数 : 2

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 壳体内的端子定位力 : 不带

  • 端子类型 : 插针

  • 多端子类型 : 不带

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性类型 : 安装耳

  • 面板安装特性 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 中心线(间距) : 4.14 mm [ .162 in ]

  • 壳体颜色 : 土黄色

  • 外壳材料 : 尼龙

尺寸

  • 产品长度 : 24.97 mm [ .983 in ]

  • 产品宽度 : 9.8 mm [ .386 in ]

  • 连接器高度 : 9.8 mm [ .386 in ]

  • 行间距 : 4.14 mm [ .162 in ]

  • 面板厚度(建议值) : .8 – 2 mm [ .031 – .078 in ]

使用环境

  • 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装方法 : Bag
