2301844-2

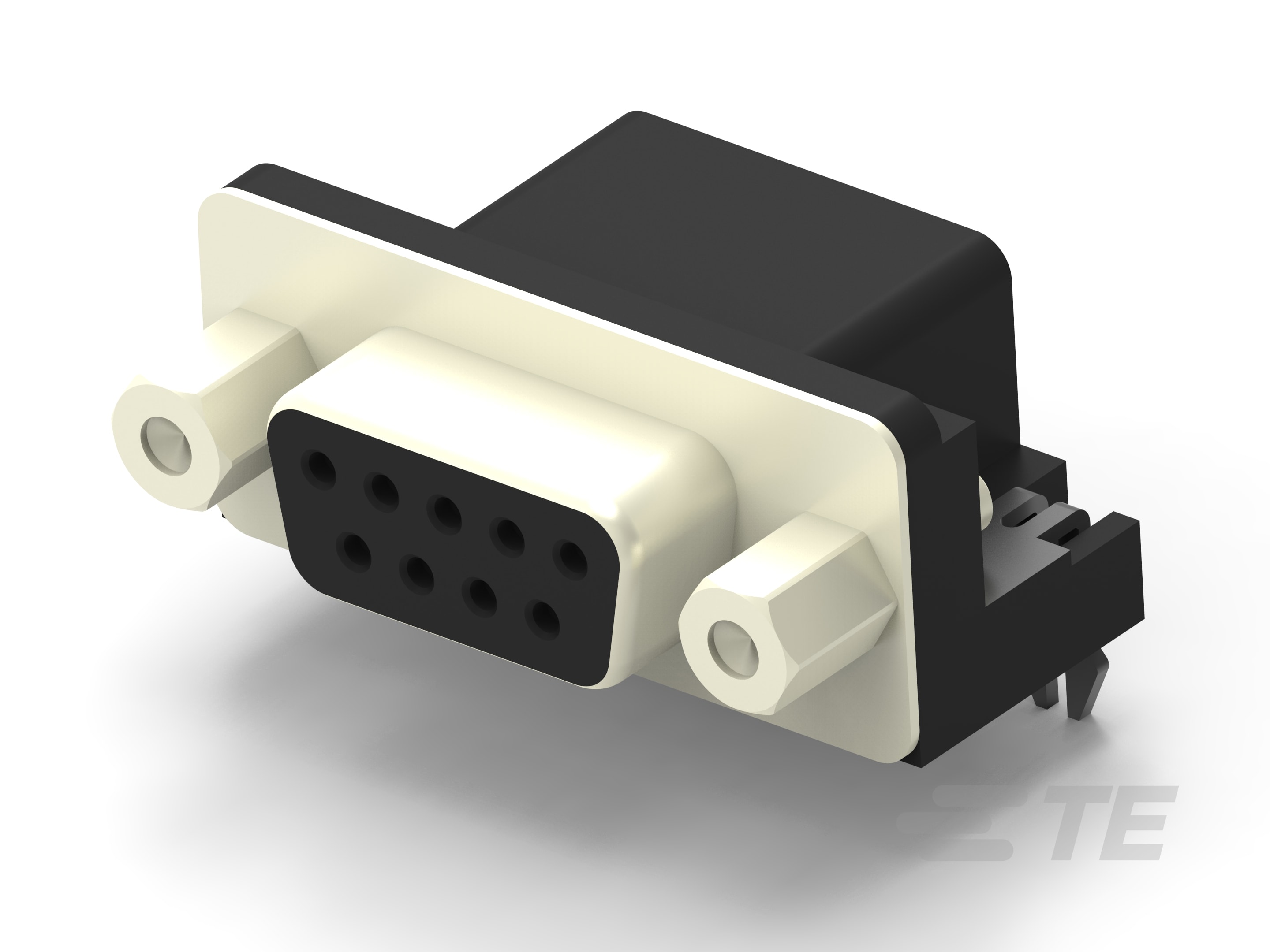

9 Position D-Shaped Connector, Receptacle, Wire-to-Board, Board Mount, 1 Shell Size, 2.77 mm [.109 in] Centerline, Printed Circuit Board, Signal
2301844-2
9 Position D-Shaped Connector, Receptacle, Wire-to-Board, Board Mount, 1 Shell Size, 2.77 mm [.109 in] Centerline, Printed Circuit Board, Signal
-
- AMPLIMITE
- TE 内部编号 2301844-2
- TE 内部产品描述 AMPL REC HD20, R/A, 9P, B/L,4-40 S/LOCK
- 所有 D-Sub 插座组件：直角，外壳尺寸 1，2.74mm (64)
-
位数 : 9
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
连接器安装类型 : 板安装
-
连接器壳体尺寸 : 1
文档
产品图纸
- 9 WAY D-SUB SOCKET WITH BOARD LOCK ENG_CD_2301844_H.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2301844-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2301844-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2301844-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2301844-2_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-130013_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-32048_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
连接器壳体尺寸 : 1
-
连接器和端子端接到 : 印刷电路板
结构特性
-
行数 : 2
-
PCB 安装方向 : 直角
-
位数 : 9
主体特性
-
连接器外形 : 标准
-
主要产品颜色 : 黑色
接触件特性
-
端子形状和构造 : 圆形
-
端子额定电流（最大值） (A): 2
-
端子选项 : 已安装
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 带有
-
接合固定类型 : 4-40 螺钉锁
-
PCB 安装固定类型 : 板锁
-
接合固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.77 mm [ .109 in ]
尺寸
-
行间距 : 2.84 mm [ .111 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
