2298509-1

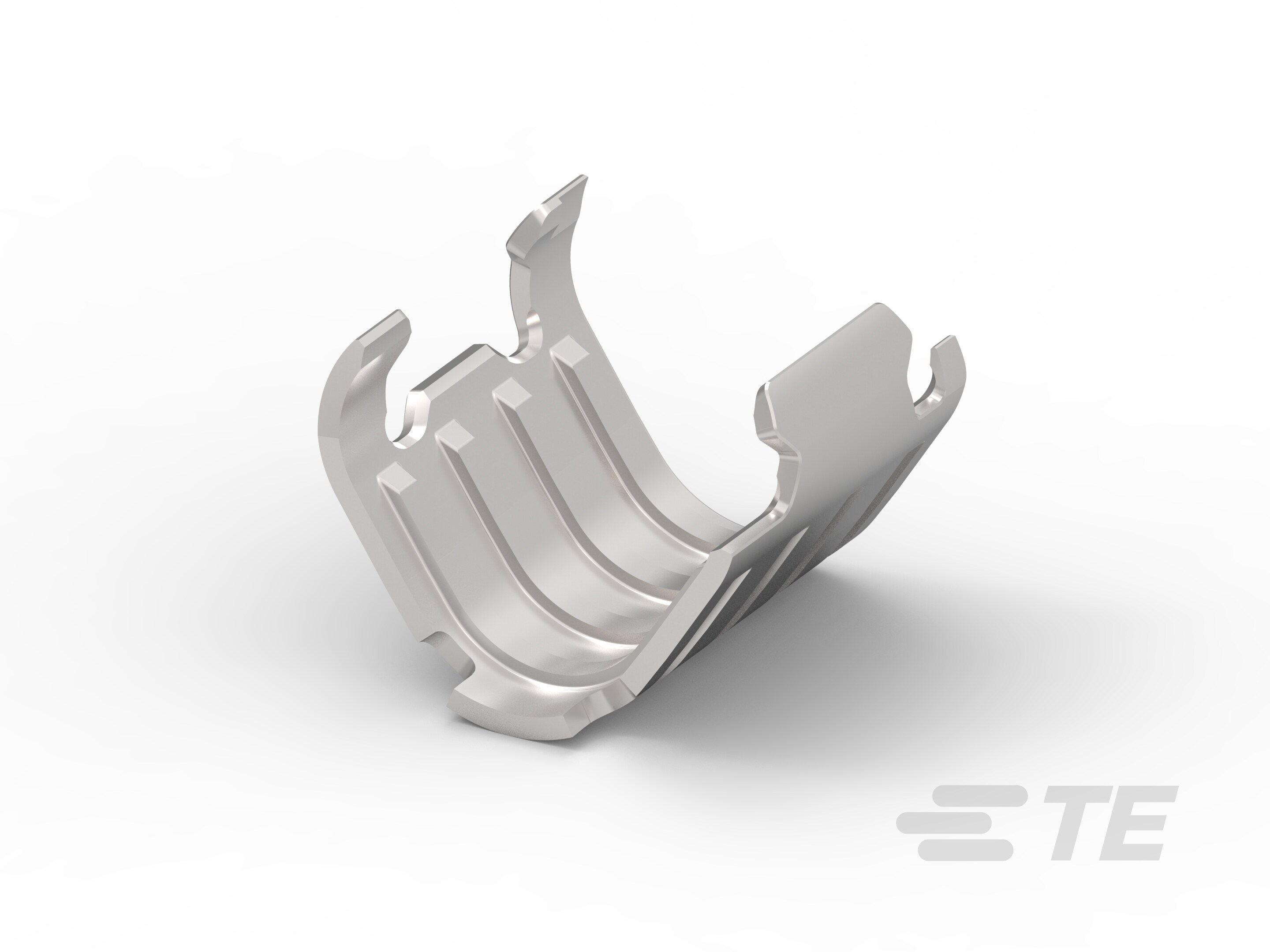

Ferrule, 26 AWG, .14 mm² Wire, 254.1 CMA, Open Barrel, Unplated Plating, 3.8 mm [.14 in] Length, Reel, Coax Cable, Stranded Wire, Uninsulated, MATE-AX
2298509-1
Ferrule, 26 AWG, .14 mm² Wire, 254.1 CMA, Open Barrel, Unplated Plating, 3.8 mm [.14 in] Length, Reel, Coax Cable, Stranded Wire, Uninsulated, MATE-AX
-
- AMP MCP 混合同轴电缆 ,
- MATE-AX
- TE 内部编号 2298509-1
- TE 内部产品描述 MATE-AX, Crimp Ferrule, RG 174
-
压接导线端子类型 : 插针
-
线径 (AWG): 26
-
线径 (mm²): .14
-
线径 (CMA): 254.1
-
压线筒内径 : 2.66 mm [ .104 in ]
文档
产品图纸
- MATE-AX 180DEG SOCKET CONTACT, ASSY MATE-AX 180Grad Buchsenkontakt, Assy ENG_CD_2298510_A4.pdf 英文版本
- MATE-AX 180DEG PIN CONTACT, ASSY MATE-AX 180Grad Stiftkontakt, Assy CABLE RG174 ENG_CD_2298511_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2298509-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2298509-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2298509-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2298509-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94413_A9.pdf 英文版本
- 产品规格 ENG_SS_108-94515_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 压接压线筒
结构特性
-
与线缆类型兼容 : 同轴电缆
接触件特性
-
压接导线端子类型 : 插针
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
尺寸
-
线径 (AWG): 26
-
线径 (mm²): .14
-
线径 (CMA): 254.1
-
压线筒内径 : 2.66 mm [ .104 in ]
-
产品总长度 : 3.8 mm [ .14 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
