2298126-1

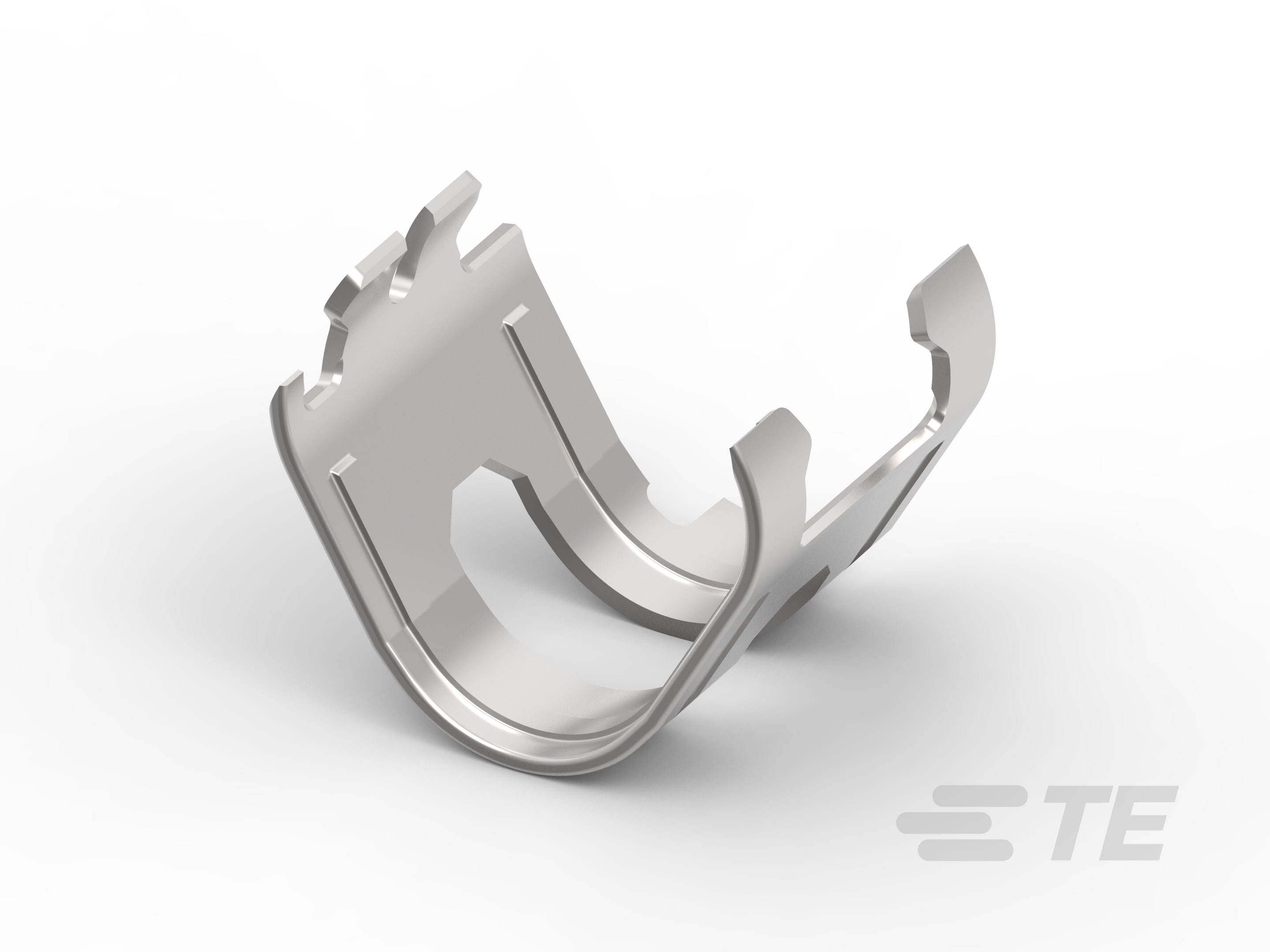

Ferrule, 22 AWG, .35 mm² Wire, 642.4 CMA, 3.8 mm [.14 in] Length, Open Barrel, Unplated Plating, Reel, Coax Cable, Stranded Wire, AMP MCP Hybrid Coax
2298126-1
Ferrule, 22 AWG, .35 mm² Wire, 642.4 CMA, 3.8 mm [.14 in] Length, Open Barrel, Unplated Plating, Reel, Coax Cable, Stranded Wire, AMP MCP Hybrid Coax
-
- MATE-AX
- AMP MCP 混合同轴电缆
- TE 内部编号 2298126-1
- TE 内部产品描述 MATE-AX, Crimp Ferrule, RTK 031
-
压接导线端子类型 : 插针
-
线径 (AWG): 22
-
线径 (mm²): .35
-
线径 (CMA): 642.4
-
压线筒内径 : 2.66 mm [ .104 in ]
文档
产品图纸
- MATE-AX, FERRULE 180 DEGREE, MATE-AX, Stuetzhuelse 180 GRAD RTK031 ENG_CD_2298126_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2298126-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2298126-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2298126-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2298126-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94413_A10.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 压接压线筒
结构特性
-
与线缆类型兼容 : 同轴电缆
接触件特性
-
压接导线端子类型 : 插针
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
尺寸
-
线径 (AWG): 22
-
线径 (mm²): .35
-
线径 (CMA): 642.4
-
压线筒内径 : 2.66 mm [ .104 in ]
-
产品总长度 : 3.8 mm [ .14 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
