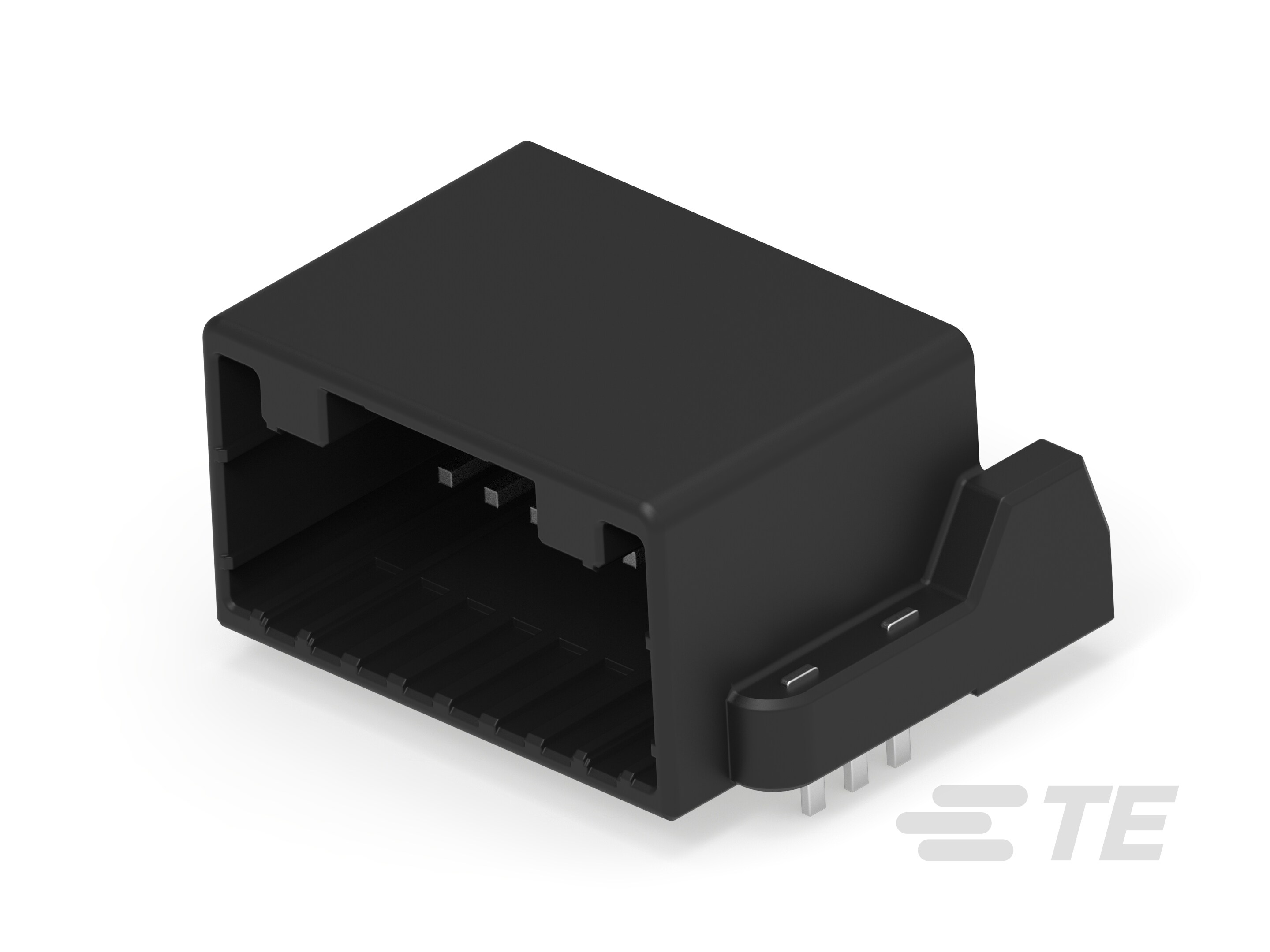

Name: 025 SMD 16P CAP ASSEMBLY H-TYPE
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

节数 : 1
信号位置数量 : 16
PCB 安装方向 : 垂直
位数 : 16
行数 : 2

电气特征

标称电压架构 (V): 12
额定电压（最大值） (VDC): 12
工作电压 (VDC): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端
对接公端厚度 : .64 mm [ .025 in ]
对接公端宽度 : .64 mm [ .025 in ]
端子接触部电镀材料 : 镍打底镀锡

端接特性

PCB 端接方法 : 表面贴装

机械附件

壳体特性

中心线（间距） : 2.2 mm [ .087 in ]

尺寸

PCB 厚度（建议） (in): .063
连接器长度 : 20.2 mm [ .79 in ]
PCB 的外形高度 : 12.7 mm [ .5 in ]
连接器宽度 : 26.6 mm [ 1.05 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

屏蔽 : 否
焊接工艺 : 支持回流焊
电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Reel
封装数量 : 170

2291174-1

Vertical, Wire-to-Board, 16 Position, 2 Row, 2.2mm [.087in] Centerline, Tin over Nickel, Printed Circuit Board, Signal, 0.64/025 Connector System

2291174-1

Vertical, Wire-to-Board, 16 Position, 2 Row, 2.2mm [.087in] Centerline, Tin over Nickel, Printed Circuit Board, Signal, 0.64/025 Connector System

PCB 安装方向 : 垂直

PCB 端接方法 : 表面贴装

可密封 : 否

中心线（间距） : 2.2 mm [ .087 in ]

连接器系统 : 线到板

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

接头类型 : 全部带罩

混合板端连接器 : 否

连接器产品类型 : 连接器组件

可密封 : 否

连接器系统 : 线到板

连接器和端子端接到 : 印刷电路板

结构特性

节数 : 1

信号位置数量 : 16

PCB 安装方向 : 垂直

位数 : 16

行数 : 2

电气特征

标称电压架构 (V): 12

额定电压（最大值） (VDC): 12

工作电压 (VDC): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

对接公端厚度 : .64 mm [ .025 in ]

对接公端宽度 : .64 mm [ .025 in ]

端子接触部电镀材料 : 镍打底镀锡

端接特性

PCB 端接方法 : 表面贴装

机械附件

PCB 安装对准 : 带有

接合对准 : 带有

PCB 安装固定类型 : 焊尾 | 焊钉

接合对准类型 : 键控

安装孔 : 带有

PCB 安装固定 : 带有

接合固定类型 : 锁定接口

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） : 2.2 mm [ .087 in ]

尺寸

PCB 厚度（建议） (in): .063

连接器长度 : 20.2 mm [ .79 in ]

PCB 的外形高度 : 12.7 mm [ .5 in ]

连接器宽度 : 26.6 mm [ 1.05 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

屏蔽 : 否

焊接工艺 : 支持回流焊

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : Reel

封装数量 : 170

产品合规性
