2238096-1

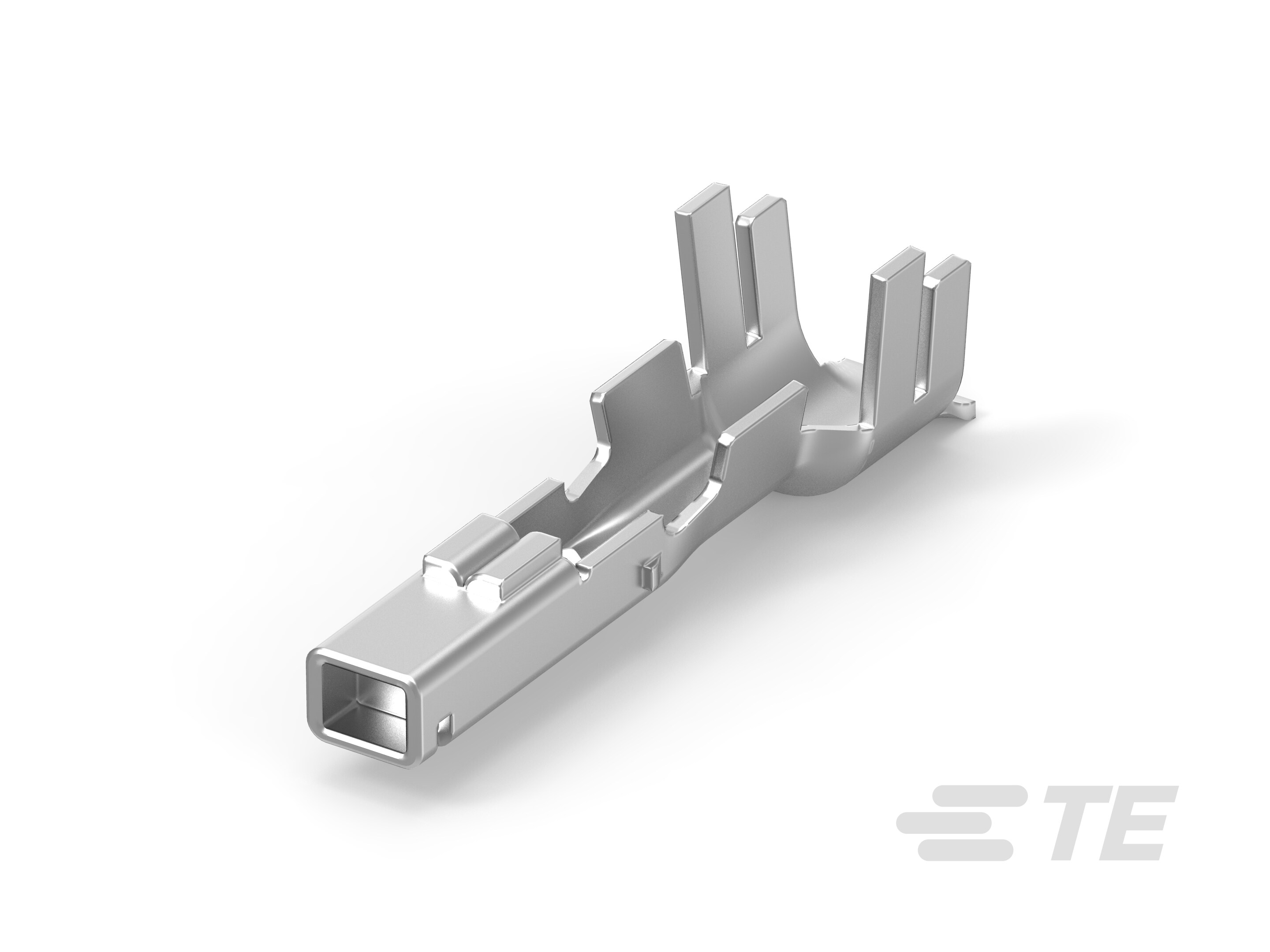

Receptacle Contact, Tin (Sn), 300 VAC / 50 VAC, Locking Lance Contact Retention, 20 AWG, .52 mm² Wire, Crimp, Copper Alloy, Power
2238096-1
Receptacle Contact, Tin (Sn), 300 VAC / 50 VAC, Locking Lance Contact Retention, 20 AWG, .52 mm² Wire, Crimp, Copper Alloy, Power
- TE 内部编号 2238096-1
- TE 内部产品描述 AMP POWER DBL LOCK CONN, REC. CONTACT
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 50, 300
-
壳体内的端子定位力 : 带有
文档
产品图纸
- AMP POWER DBL LOCK CONN, REC. CONTACT ENG_CD_2238096_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2238096-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2238096-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2238096-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2238096-1_A.3d_stp.zip 英文版本
产品规格
- AMP POWER DBL LOCK CONN, REC. CONTACT ENG_SS_501-61135_A.pdf 英文版本
- 应用规格 ENG_SS_114-5175_P3.pdf 英文版本
- 产品规格 ENG_SS_108-5410_K4.pdf 英文版本
- 合格检测报告 S_501-5146_A.tif 英文版本
- S_501-5146_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5638_B.pdf 英文版本
- S_411-5638_B.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 50, 300
接触件特性
-
导线端子端接区域电镀厚度 : .8 µm [ 31.49 µin ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
对接公端宽度 : 1.5 mm [ .06 in ]
-
端子接合区域电镀材料厚度 : .8 µm [ 31.49 µin ]
-
端子方向 : 直式
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 7
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.8 – 3.1 mm [ .071 – .12 in ]
-
线径 (AWG): 20
-
线径 (mm²): .52
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Reel
-
封装数量 : 4000
选择您想要保留的属性以查看类似产品。
