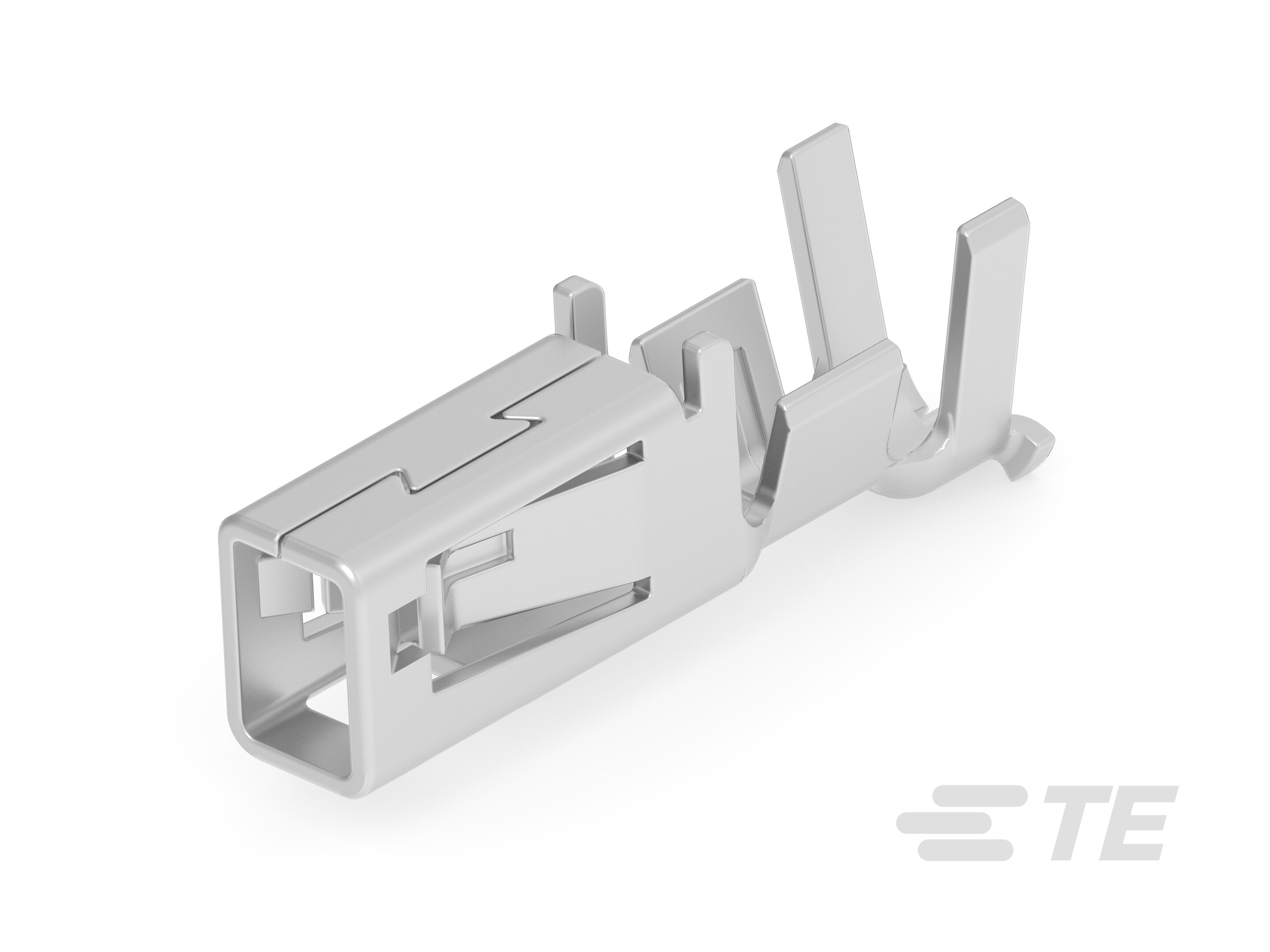

2232557-1
Receptacle Contact, Pre-Tin, 50 VAC, 50 VDC, Locking Lance Contact Retention, 28 – 22 AWG, .08 – .32 mm² Wire, 159.8 – 642.4 CMA, Crimp, Copper Alloy
2232557-1
Receptacle Contact, Pre-Tin, 50 VAC, 50 VDC, Locking Lance Contact Retention, 28 – 22 AWG, .08 – .32 mm² Wire, 159.8 – 642.4 CMA, Crimp, Copper Alloy
- TE 内部编号 2232557-1
- TE 内部产品描述 NEW GI CONN2.5 REC. CONTACT
-
端子类型 : 母端
-
端子接触部电镀材料 : 预镀锡
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
文档
产品图纸
- RECEPTACLE CONTACT,2.5 PITCH NEXT GENERATION GI CONNECTOR ENG_CD_2232557_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2232557-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2232557-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2232557-1_C.3d_stp.zip 英文版本
- ENG_CVM_CVM_2232557-1_C.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-106077_D1.pdf 英文版本
- 合格检测报告 ENG_SS_501-143074_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 50
-
工作电压 (VDC): 50
接触件特性
-
端子长度 : 7.7 mm [ .303 in ]
-
端子底板材料厚度 : .8 µm [ 31.5 µin ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 预镀锡
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1.08 – 1.5 mm [ .04 – .05 in ]
-
线径 (AWG): 28 – 22
-
线径 (mm²): .08 – .32
-
线径 (CMA): 159.8 – 642.4
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Reel
