2213611-1

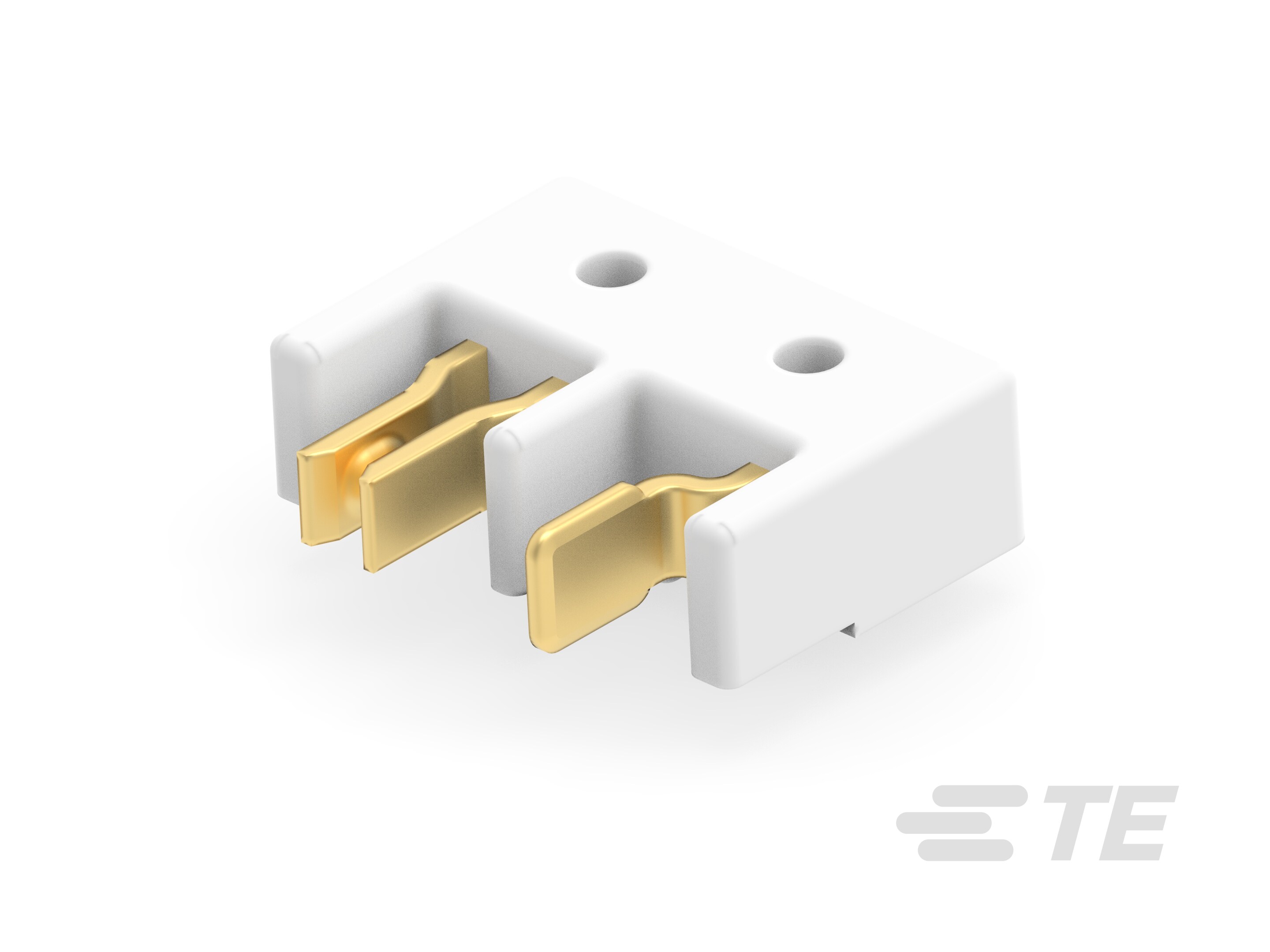

PCB Mount Hermaphroditic Connector, Horizontal, Co-Planar, 2 Position, 3 mm [.118 in] Centerline, Gold (Au), Surface Mount, Power, Natural

全部查看 小型镀金无极性连接器 (5)
MINI HERM ASSY WITH POSTS - SELECT GOLD-2213611-1

2213611-1

PCB Mount Hermaphroditic Connector, Horizontal, Co-Planar, 2 Position, 3 mm [.118 in] Centerline, Gold (Au), Surface Mount, Power, Natural

全部查看  小型镀金无极性连接器 (5)
    • LUMAWISE
  • TE 内部编号 2213611-1
  • TE 内部产品描述 MINI HERM ASSY WITH POSTS - SELECT GOLD

  • PCB 连接器类型 : PCB 安装无极性连接器

  • 连接器系统 : 板对板

  • 位数 : 2

  • 行数 : 1

  • 中心线（间距） : 3 mm [ .118 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

Product And Material Test Reports

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • PCB 连接器类型 : PCB 安装无极性连接器

  • 连接器系统 : 板对板

  • 可密封 : 否

  • 连接器产品类型 : 连接器组件

结构特性

  • 位数 : 2

  • 行数 : 1

  • PCB 安装方向 : 水平

  • 板对板配置 : 共面

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • 对接公端厚度 : .3 mm [ .012 in ]

  • 对接公端宽度 : 1.55 mm [ .061 in ]

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金 (Au)

  • 端子类型 : 无极性

  • 端子额定电流（最大值） (A): 3

  • 端子接合区域电镀材料厚度 : 3.81 – 7.62 µm [ 150 – 300 µin ]

端接特性

  • 矩形端接柱体和尾部厚度 : .3 mm [ .012 in ]

  • 矩形端接柱体和尾部宽度 : .7 mm [ .028 in ]

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装对准类型 : 钉子

  • 连接器安装类型 : 板安装

  • 接合对准 : 不带

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 不带

壳体特性

  • 中心线（间距） : 3 mm [ .118 in ]

  • 外壳材料 : Liquid Crystal Polymer (LCP)

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 卷带包装
