2110989-1

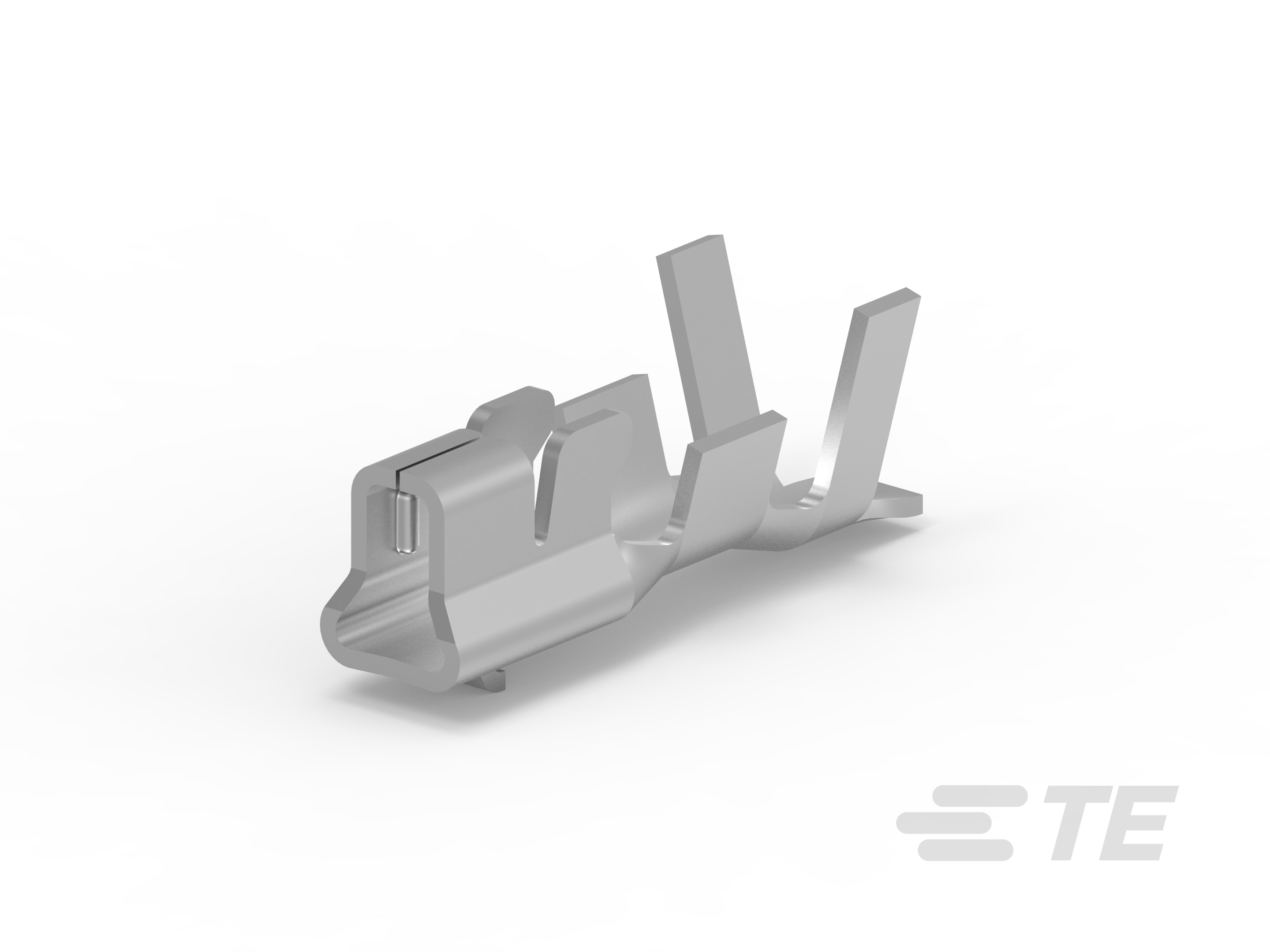

Socket Contact, 26 – 22 AWG, 250 VAC, .13 – .36 mm² Wire, Tin (Sn), Discrete Wire, Crimp, Phosphor Bronze, Signal, Economy Power 2.5
2110989-1
Socket Contact, 26 – 22 AWG, 250 VAC, .13 – .36 mm² Wire, Tin (Sn), Discrete Wire, Crimp, Phosphor Bronze, Signal, Economy Power 2.5
-
- 经济型电源 2.5
- TE 内部编号 2110989-1
- TE 内部产品描述 EP 2.5 RCPT CONTACT, 26-22 AWG
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
与线缆类型兼容 : 分离式导线
文档
产品图纸
- CONTACT,ECONOMY POWER 2.5 RECEPTACLE ENG_CD_2110989_E2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2110989-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2110989-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2110989-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2110989-1_D.3d_stp.zip 英文版本
数据表/目录页
- 7-1773461-6_EP2.5_Connector_Series ENG_DS_7-1773461-6EP2.5_2506.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13315_L.pdf 英文版本
- 产品规格 ENG_SS_108-2418_J.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32041_D.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40046288_C1_B.pdf 英文版本
Product And Material Test Reports
- EP 2.5 socket terminal with the different dimple gap function test report ENG_PMTR_502-106513_A.pdf 英文版本
- ENG_PMTR_501-134011_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子长度 : 1.8 mm [ .071 in ]
-
接合方柱尺寸 : .6 mm [ .024 in ]
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 4.2
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 1.3 – 1.9 mm [ .051 – .075 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .36
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 8000
-
封装方法 : Reel
