2098978-1

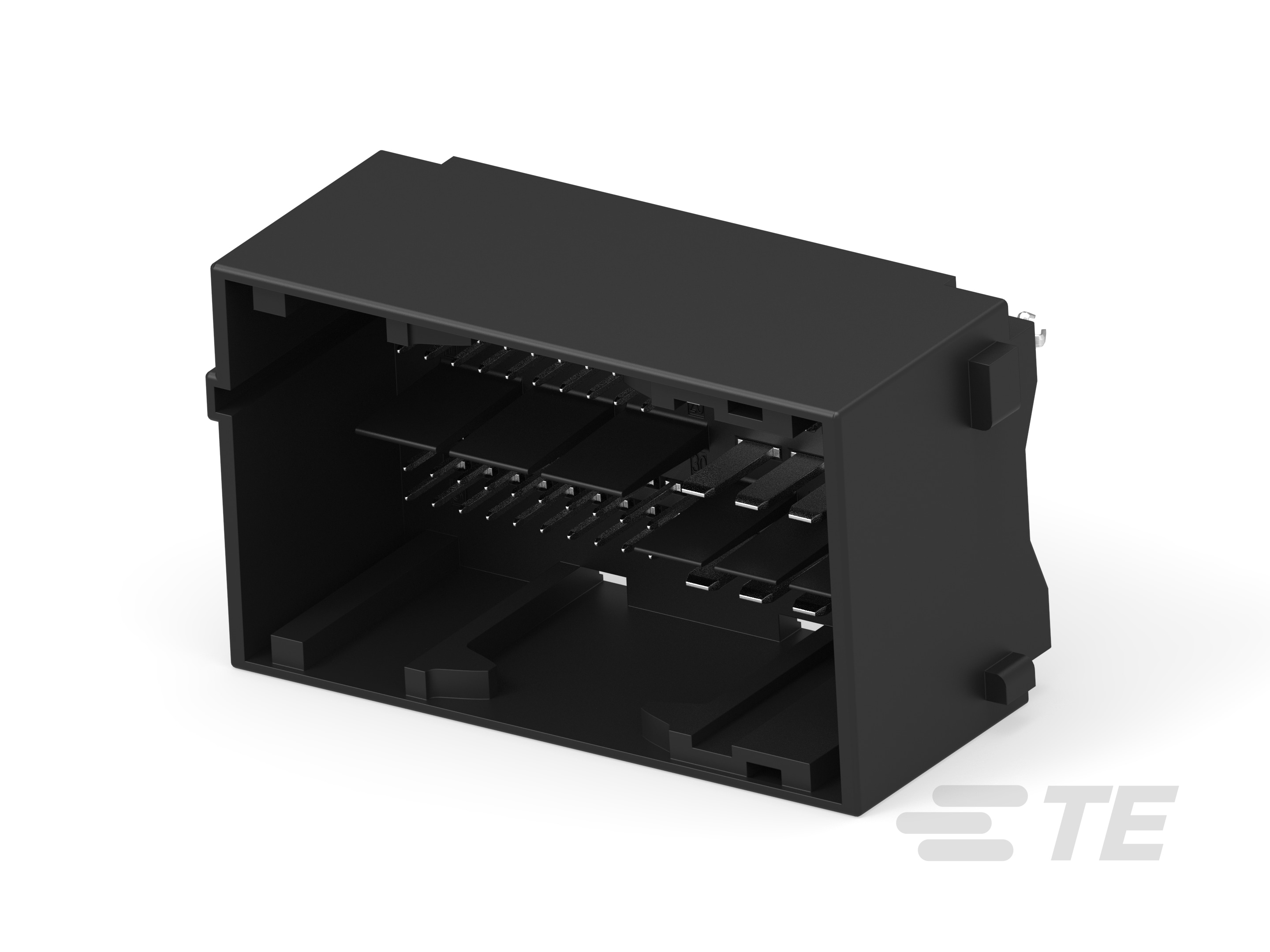

Vertical, Wire-to-Board, 52 Position, 3 Rows, 2.54mm [.1in / .197in] Centerline, Tin (Sn), Printed Circuit Board, Signal, AMP 0.64 Connector System
2098978-1
Vertical, Wire-to-Board, 52 Position, 3 Rows, 2.54mm [.1in / .197in] Centerline, Tin (Sn), Printed Circuit Board, Signal, AMP 0.64 Connector System
-
- AMP .64 连接器系统
- TE 内部编号 2098978-1
- TE 内部产品描述 52 POSITION HYBRID VERTICAL HE
- 所有 High Pin Count Header (43)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- HEADER ASSEMBLY, 52 POSITION, 0.64mm AND 2.8mm ENG_CD_2098978_D1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2098978-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2098978-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2098978-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2098978-1_A.3d_stp.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_501-749_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 (mm): .64, .8
-
对接公端厚度 (in): .025, .031
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 板锁
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 59 mm [ 2.32 in ]
-
PCB 的外形高度 : 27.6 mm [ 1.08 in ]
-
连接器宽度 : 34.8 mm [ 1.37 in ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 40
