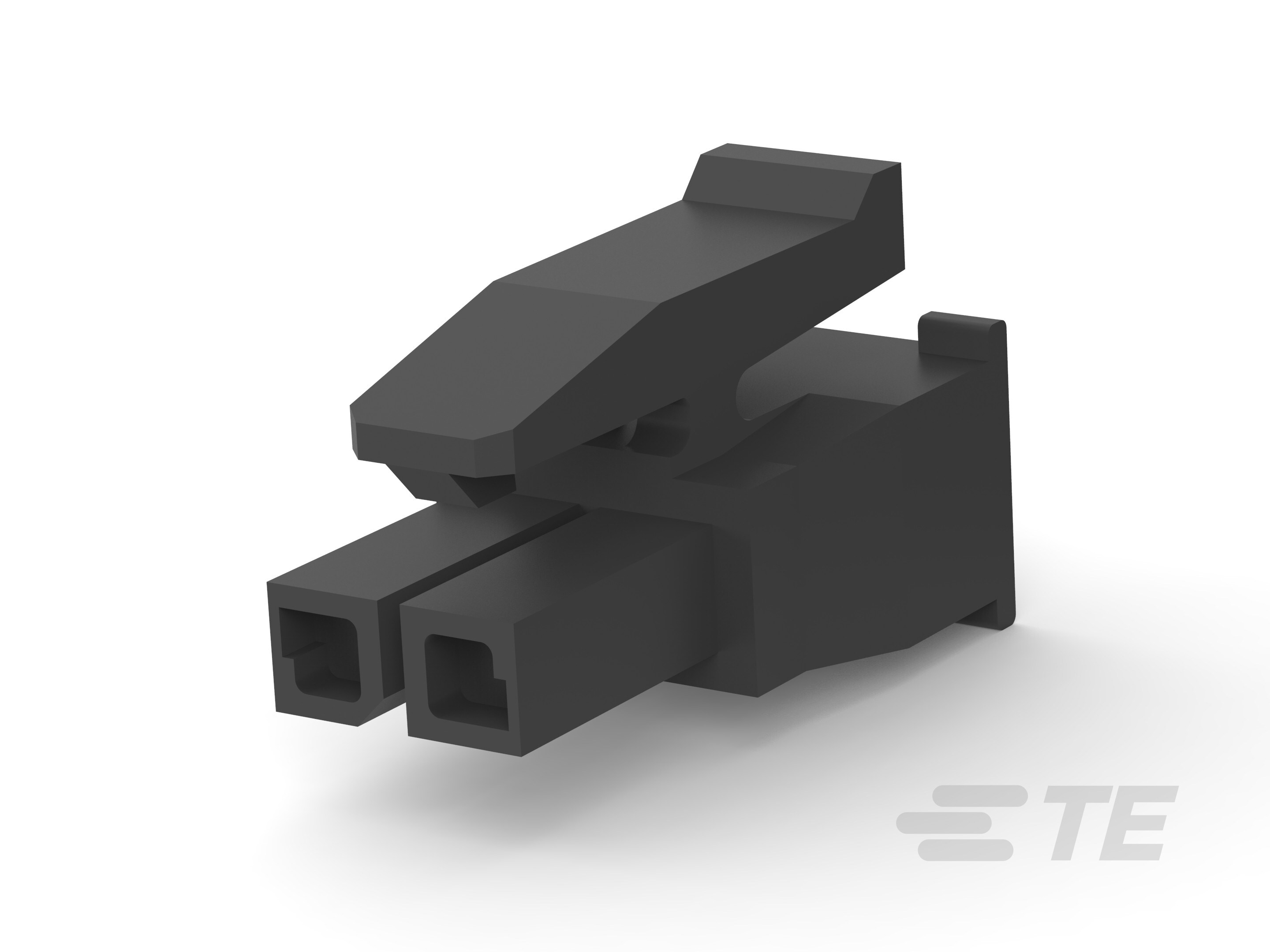

2008571-2
2 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-0, 3 mm [.118 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Micro MATE-N-LOK
2008571-2
2 Position, Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-0, 3 mm [.118 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Micro MATE-N-LOK
-
- MATE-N-LOK
- 微型 MATE-N-LOK
- TE 内部编号 2008571-2
- TE 内部产品描述 2 POS MICRO MNL, TOP LATCH, BL
-
位数 : 2
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
文档
产品图纸
- RECEPTACLE HOUSING, 2 TO 6 POSN, SINGLE ROW, MICRO MATE-N-LOK(TM), ENG_CD_2008571_B4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2008571-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2008571-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2008571-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2008571-2_B.3d_stp.zip 英文版本
数据表/目录页
- MICRO MATE-N-LOK CONNECTOR SYSTEM ENG_DS_micro-mate-n-lok-connector-qrg_0721.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-13000_H.pdf 英文版本
- 产品规格 ENG_SS_108-1836_E.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20010627_C1_C-6.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 0
-
电源位置数量 : 0
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子布局 : 直插式
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 3 mm [ .118 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
识别标记
-
电路识别特性 : 带有
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
与已批准的标准产品兼容 : UL E28476
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 5000
-
封装方法 : Tray, 盒和托盘
