2-966066-5

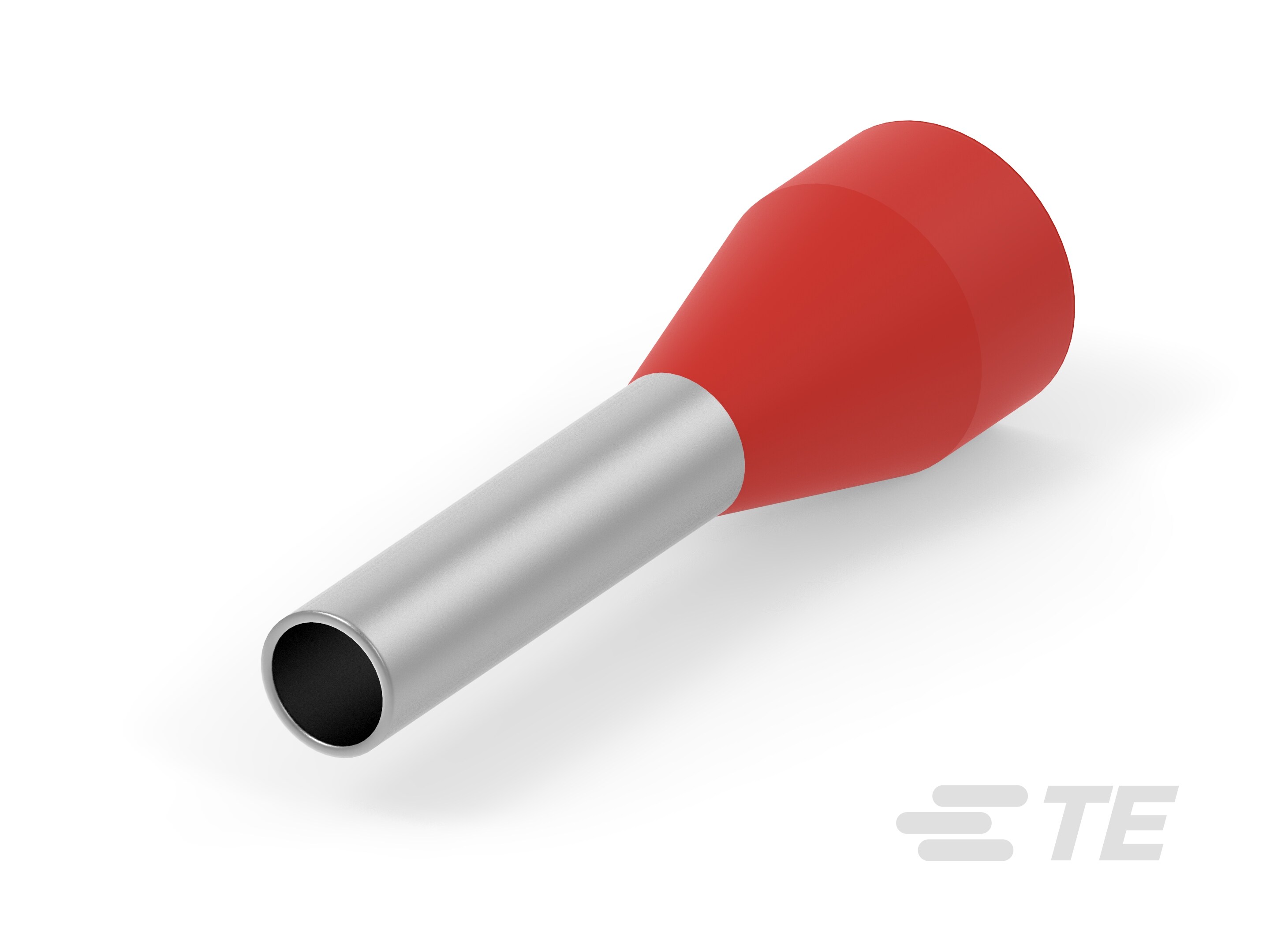

Ferrule, 16 – 15 AWG, 1.25 – 1.5 mm² Wire, 2583 – 3257 CMA, Closed Barrel, Tin Plating, 14 mm [.551 in] Length, Loose Piece, Discrete Wire

FER,WIRE,PL SLV,1.50/16,L8,RED,LP-2-966066-5

2-966066-5

Ferrule, 16 – 15 AWG, 1.25 – 1.5 mm² Wire, 2583 – 3257 CMA, Closed Barrel, Tin Plating, 14 mm [.551 in] Length, Loose Piece, Discrete Wire

  • TE 内部编号 2-966066-5
  • TE 内部产品描述 FER,WIRE,PL SLV,1.50/16,L8,RED,LP

  • 压接导线端子类型 : 插针

  • 兼容的绝缘直径范围 : 3.4 mm [ .13 in ]

  • 线径 (AWG): 16 – 15

  • 线径 (mm²): 1.25 – 1.5

  • 线径 (CMA): 2583 – 3257

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 主要产品颜色 : 红色

接触件特性

  • 端子接触部长度 : 8 mm [ .312 in ]

  • 压接导线端子类型 : 插针

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 双线尺寸 (AWG): 15

  • 双线尺寸 (mm²): 1.5

  • 剥线长度 : 10 mm [ .394 in ]

  • 兼容的绝缘直径范围 : 3.4 mm [ .13 in ]

  • 线径 (AWG): 16 – 15

  • 线径 (mm²): 1.25 – 1.5

  • 线径 (CMA): 2583 – 3257

  • 压线筒内径 : 3.5 mm [ .14 in ]

  • 端子材料厚度 : .15 mm [ .005 in ]

  • 产品总长度 : 14 mm [ .551 in ]

使用环境

  • 绝缘选项 : 部分绝缘

包装特性

  • 封装数量 : 500

  • 封装方法 : 零散零件
