2-521103-2

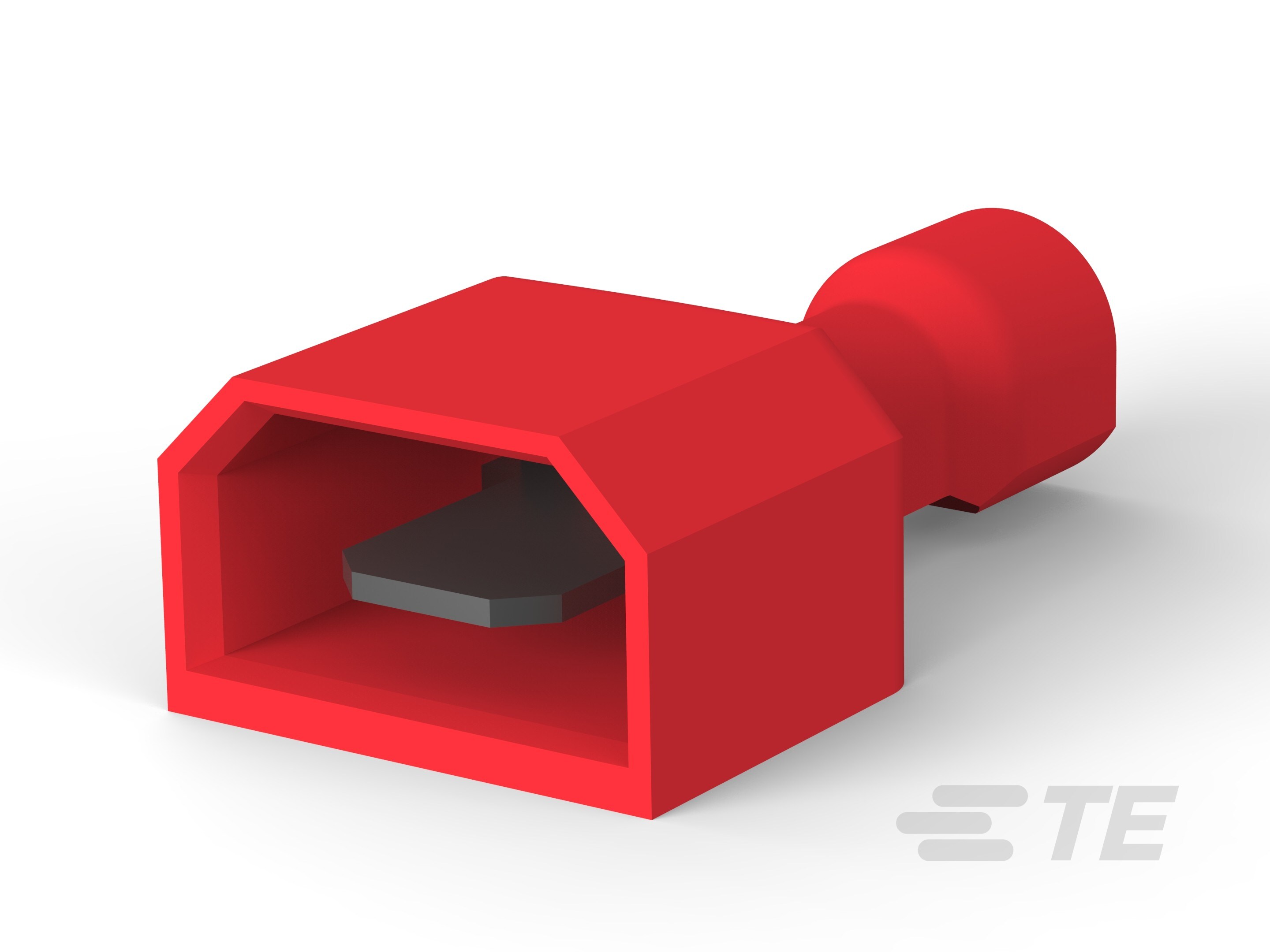

Quick Disconnect Tab, 22 – 18 AWG, .32 – .82 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Tin Plating, Loose Piece/Carton, Ultra-Fast 187
2-521103-2
Quick Disconnect Tab, 22 – 18 AWG, .32 – .82 mm² Wire, 4.75 mm [.187 in] Tab Width, Straight, Brass, Tin Plating, Loose Piece/Carton, Ultra-Fast 187
-
- Ultra-Fast
- Ultra-Fast 187
- TE 内部编号 2-521103-2
- TE 内部产品描述 ULTRA-FAST 187 ASY REC 22-18 TPBR
-
快速断开端子类型 : 公端
-
线径 (AWG): 22 – 18
-
线径 (mm²): .32 – .82
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
文档
产品图纸
- TAB ASSEMBLY,ULTRA-FAST, 4.75 [.187] SERIES,22-18 AWG ENG_CD_521103_C_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-521103-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-521103-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-521103-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-521103-2_A.3d_stp.zip 英文版本
数据表/目录页
- Ultra-Fast and Ultra Fast Plus ENG_CS_82004_Ultra-Fast_and_Ultra_Fast_Plus_0311.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2123_K4.pdf 英文版本
- 产品规格 ENG_SS_108-2017_C.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
电气特征
-
额定电压 (V): 600
主体特性
-
绝缘材料 : 尼龙
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 4.75 mm [ .187 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子方向 : 直式
-
端子基材 : 黄铜
-
端子电镀材料 : 锡
-
压接类型 : F 型压接
-
压线筒类型 : Closed
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .41 mm [ .016 in ]
-
兼容的绝缘直径范围 : 3.43 mm [ .135 in ]
-
产品长度 : 20.14 mm [ .793 in ]
-
线径 (AWG): 22 – 18
-
线径 (mm²): .32 – .82
使用环境
-
绝缘选项 : 完全绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-2
-
与机构/标准产品兼容 : UL
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件/箱
其他
-
压线筒颜色 : 红色
