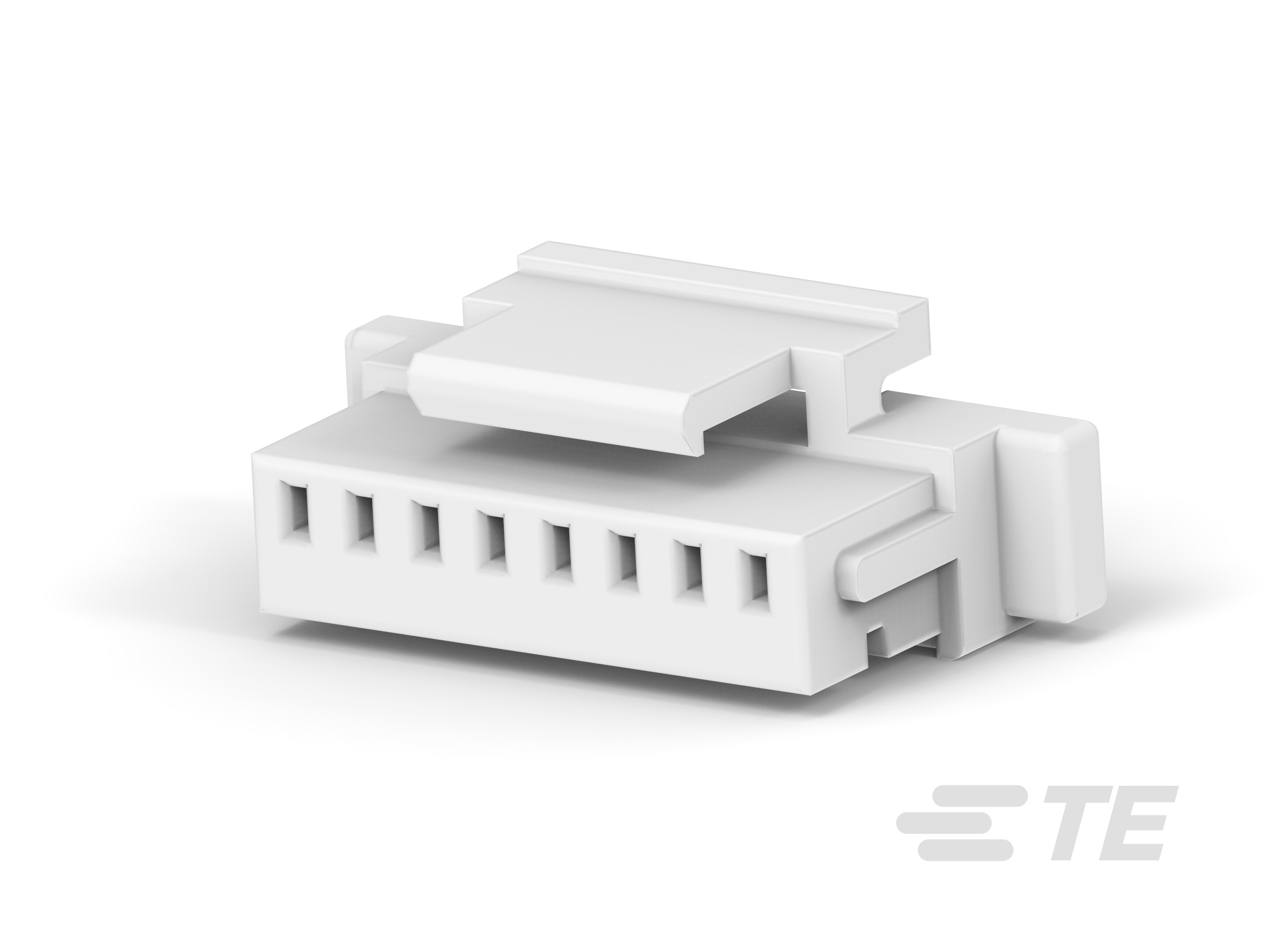

2-2367198-8
8 Position, Plug / Receptacle, Housing, Crimp, Wire-to-Board, 1 mm [.039 in] Centerline, 1 Row, Wire & Cable, Signal, Board Mount
2-2367198-8
8 Position, Plug / Receptacle, Housing, Crimp, Wire-to-Board, 1 mm [.039 in] Centerline, 1 Row, Wire & Cable, Signal, Board Mount
- TE 内部编号 2-2367198-8
- TE 内部产品描述 1.0 WTB HOUSING WITH LATCH
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头 | 母端
-
连接器系统 : 线到板
-
位数 : 8
-
中心线（间距） : 1 mm [ .039 in ]
文档
产品图纸
- 1.0P WTB CABLE HOUSING WITH LATCH ENG_CD_2367198_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-2367198-8_4.pdf 3D
- 下载查看 ENG_CVM_CVM_2-2367198-8_4.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-2367198-8_4.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-2367198-8_4.3d_stp.zip 英文版本
数据表/目录页
- 1-1773713-2-hpi-connectors-brochure-cn CHI_DS_1-1773713-2-hpi-connectors-brochure-cn_520.pdf
- 1.0MM PITCH WTB CONNECTOR ENG_DS_114-115031_2.pdf 英文版本
- HPI Connectors QRG ENG_DS_1-1773713-2_HPI_QRG_EN_0820.pdf 英文版本
产品规格
- 1.0P Wire to Board Connector with Latch ENG_SS_108-115169_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头 | 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 1 mm [ .039 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 3000
-
封装方法 : Bag
