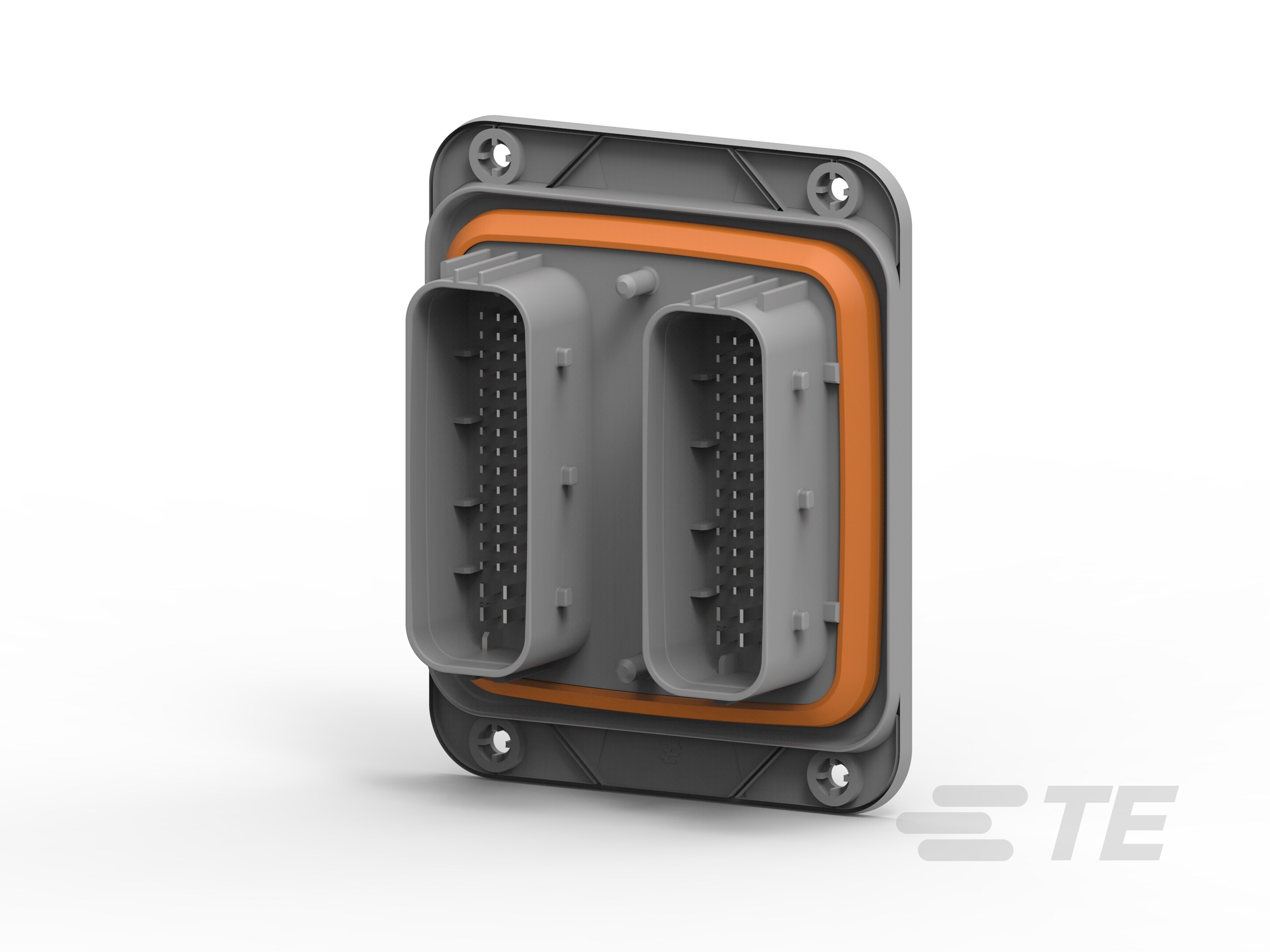

2-1823504-1
Vertical, Wire-to-Board, 124 Position, 8 Rows, 4mm / 5mm [.157in / .197in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL
2-1823504-1
Vertical, Wire-to-Board, 124 Position, 8 Rows, 4mm / 5mm [.157in / .197in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL
-
- AMP
- LEAVYSEAL
- TE 内部编号 2-1823504-1
- TE 内部产品描述 124POS, MIXED,HEADER ASSY
- 所有 LEAVYSEAL Connector Headers (22)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源和信号
文档
产品图纸
- 2.8mm/1.5mm TAB HEADER, 2x62POS 2.8mm/1.5mm Messerleiste, 2x62pol. ENG_CD_1823504_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-1823504-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2-1823504-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-1823504-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-1823504-1_A.3d_stp.zip 英文版本
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18390_B1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
连接器产品类型 : 连接器组件
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 2
-
信号位置数量 : 124
-
PCB 安装方向 : 垂直
电气特征
-
标称电压架构 (V): 12, 24, 42
-
额定电压（最大值） (VDC): 42
-
额定电压（最大值） (VAC): 42
-
工作电压 (VDC): 260
-
工作电压 (VAC): 42
主体特性
-
连接器和键控代码 : C-D
-
主要产品颜色 : 灰色
接触件特性
-
对接公端厚度 (mm): .64, .8
-
对接公端厚度 (in): .025, .031
-
对接公端宽度 (mm): 1.5, 2.8
-
对接公端宽度 (in): .059, .11
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 带有
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 138 mm [ 5.43 in ]
-
PCB 的外形高度 : 36.2 mm [ 1.425 in ]
-
连接器宽度 : 112.6 mm [ 4.43 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
行业标准
-
IP 等级 : IP6K9K
包装特性
-
封装数量 : 32
