1934225-1

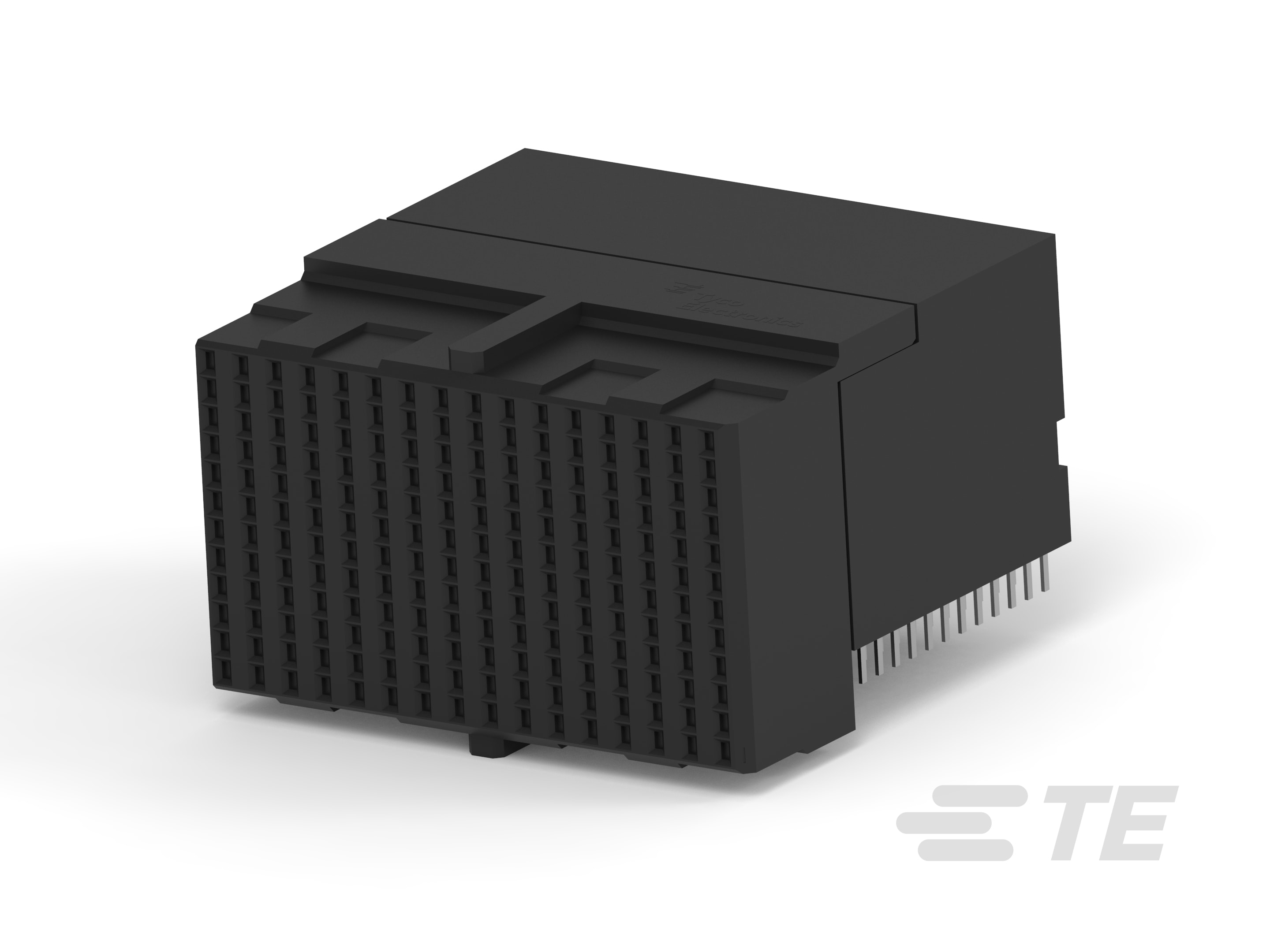

192 Position High Speed Backplane Connector, 12 Row, 16 Column, PCB Mount Receptacle, Right Angle, Unshrouded, Z-PACK TinMan

Tin Man Recept Assy 4 Pair 16 Column-1934225-1

1934225-1

192 Position High Speed Backplane Connector, 12 Row, 16 Column, PCB Mount Receptacle, Right Angle, Unshrouded, Z-PACK TinMan

    • Z-PACK
    • Z-PACK TinMan
  • TE 内部编号 1934225-1
  • TE 内部产品描述 Tin Man Recept Assy 4 Pair 16 Column

  • 位数 : 192

  • 行间距 : 1.4 mm [ .055 in ]

  • 接合对准 : 带有

  • 接合对准类型 : 引导槽

  • 行数 : 12

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • 信号排列 : 差分

  • PCB 连接器类型 : PCB 安装母端

  • 护罩种类 : 不带罩

结构特性

  • 每列的对数 : 4

  • 可堆叠 : 否

  • 背板架构 : 传统背板

  • 信号位置数量 : 128

  • 线对数量 : 64

  • 位数 : 192

  • 行数 : 12

  • 列数 : 16

  • PCB 安装方向 : 直角

电气特征

  • 阻抗 (Ω): 100

  • 工作电压 (VAC): 250

信号特征

  • 每列的差分对数量 : 4

  • 差分阻抗 (Ω): 100

  • 数据速率 (Gb/s): 10

主体特性

  • 主要产品颜色 : 黑色

  • 屏蔽材料 : 磷青铜

接触件特性

  • 端子类型 : 母端

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 : 金 (Au)

  • 端子形状和构造 : 双梁

  • PCB 端子端接区域电镀材料厚度 : .5 µm [ 20 µin ]

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子额定电流（最大值） (A): .5

端接特性

  • 端接柱体和尾部长度 : 2.2 mm [ .087 in ]

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • PCB 安装对准 : 不带

  • PCB 安装固定类型 : 作用/符合标准的尾

  • 接合固定 : 不带

  • PCB 安装固定 : 带有

  • 导轨硬件 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 引导槽

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : LCP

  • 端壁位置 : 无

  • 有带罩的边数 : 0

  • 中心线（间距） : 1.9 mm [ .075 in ]

尺寸

  • 连接器长度 (mm): 30.55

  • PCB 孔直径 (mm): .47

  • 连接器高度 (mm): 20.2

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

  • 连接器宽度 (mm): 21.61

  • 行间距 : 1.4 mm [ .055 in ]

使用环境

  • 工组温度范围 : -65 – 90 °C [ -85 – 194 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 阻燃性等级 : UL 94V-0

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装方法 : Tube, 盒和管
