1862006-5

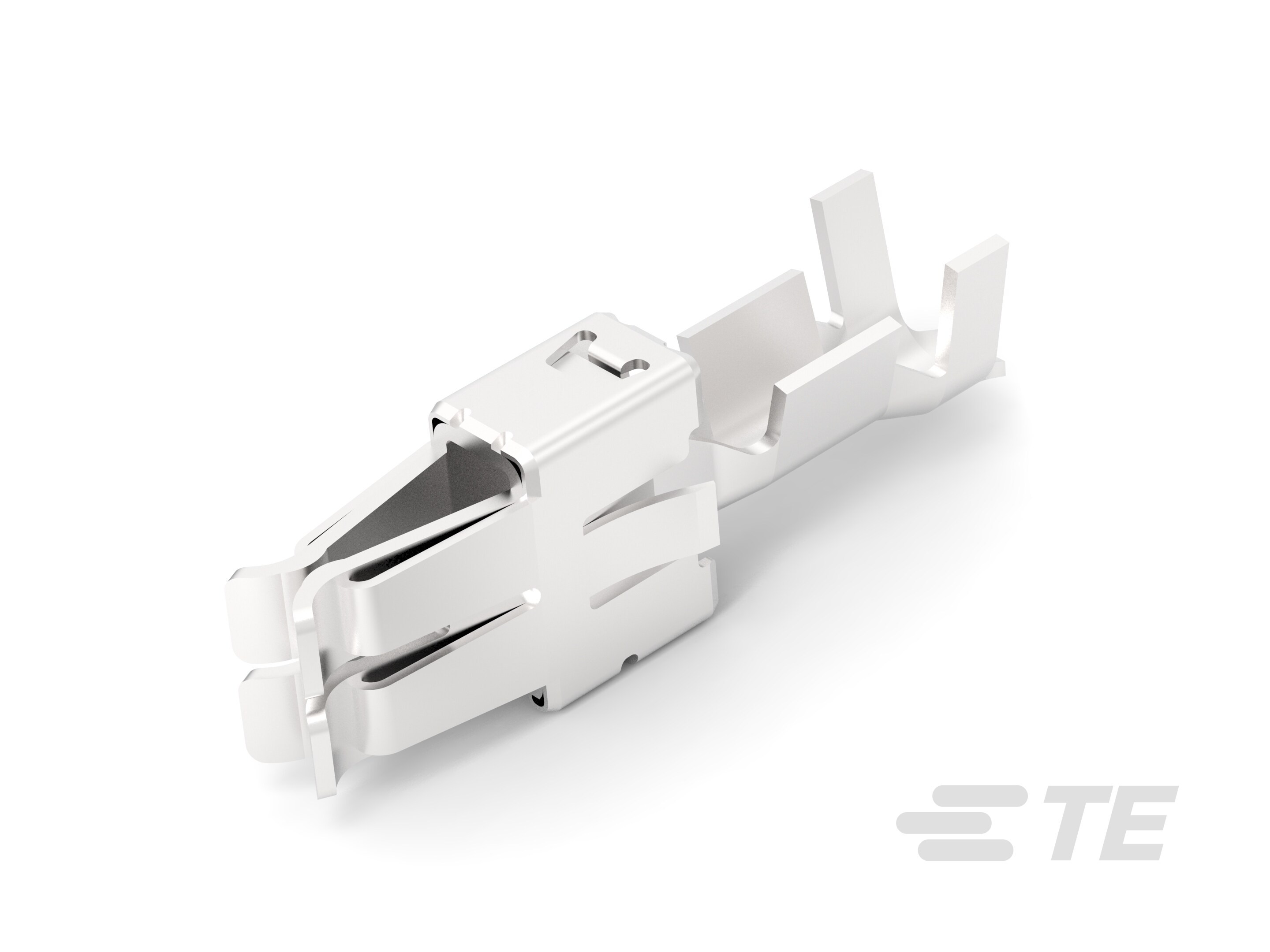

Silver (Ag), Socket Contact, 18 – 16 AWG, 250 VAC, 250 VDC, .8 – 1.3 mm² Wire, Locking Lance Contact Retention, Discrete Wire, RAST 5 IDC Connectors
1862006-5
Silver (Ag), Socket Contact, 18 – 16 AWG, 250 VAC, 250 VDC, .8 – 1.3 mm² Wire, Locking Lance Contact Retention, Discrete Wire, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器
- TE 内部编号 1862006-5
- TE 内部产品描述 STD PW TIMER CONTACT
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 预镀银
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
文档
产品图纸
- STANDARD POWER TIMER ENG_CD_1862006_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1862006-5_B_c-1862006-5-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_1862006-5_B_c-1862006-5-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1862006-5_B_c-1862006-5-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_1862006-5_B_c-1862006-5-b.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18037_N7.pdf 英文版本
- 产品规格 S_108-18025-1_G.tif 英文版本
- S_108-18025-1_G.pdf 英文版本
- ENG_SS_108-16025_O.pdf 英文版本
- S_108-16025_O.tif 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40018128_C1_C-2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 预镀银
-
壳体内的端子定位力 : 带有
-
端子基材 : 铜铁合金
-
端子额定电流（最大值） (A): 16
-
端子接合区域电镀材料厚度 (µm): 1 | 1.5
-
端子接合区域电镀材料厚度 (µin): 39.37 | 59.05
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
线径 (AWG): 18 – 16
-
线径 (mm²): .8 – 1.3
-
兼容的绝缘直径范围 : 2 – 2.8 mm [ .079 – .11 in ]
使用环境
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 2300
-
封装方法 : Reel
