1827571-2

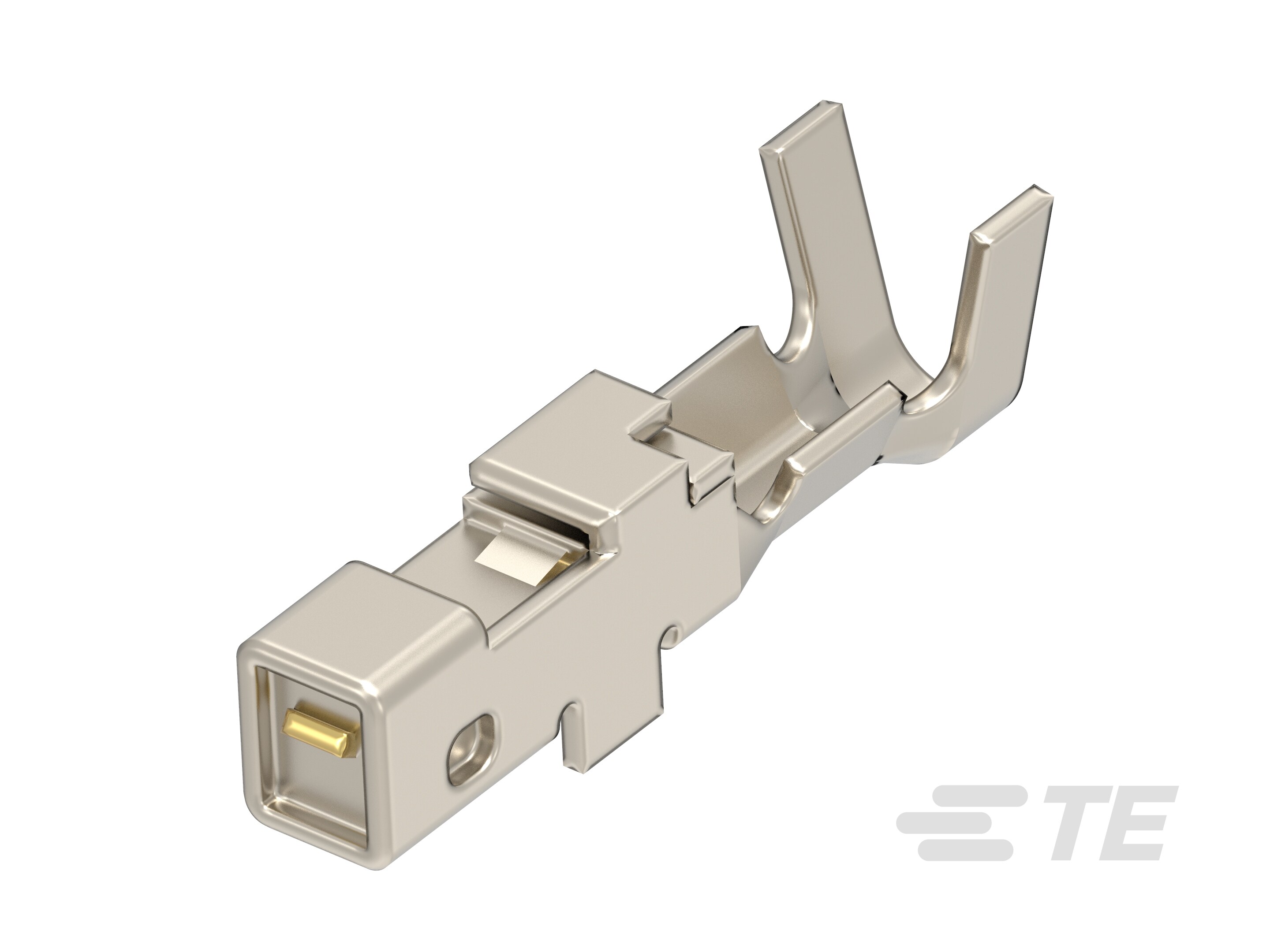

Receptacle Contact, Gold, 125 VAC / 250 VAC, 125 VDC / 250 VDC, 28 – 22 AWG Wire Size, .08 – .38 mm² Wire Size, Crimp, Dynamic 1000 Series
1827571-2
Receptacle Contact, Gold, 125 VAC / 250 VAC, 125 VDC / 250 VDC, 28 – 22 AWG Wire Size, .08 – .38 mm² Wire Size, Crimp, Dynamic 1000 Series
-
- Dynamic Series
- Dynamic 1000 系列
- TE 内部编号 1827571-2
- TE 内部产品描述 DYNAMIC D1000 REC CONT L AU 0.38um FORM
- 所有 Contact: Component To Wire; 3-5A, 30-18 Wire Size (30)
-
封装方法 : 卷和盒
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
对接公端厚度 : .5 mm [ .02 in ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
文档
产品图纸
- DYNMIC D1000 SERIES REC CONTACT L TYPE REEL ENG_CD_1827571_G.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1827571-2_G.pdf 3D
- 下载查看 ENG_CVM_CVM_1827571-2_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1827571-2_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_1827571-2_G.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_K.pdf 英文版本
- 产品规格 JPN_SS_108-78414_B.tif 日语
- JPN_SS_108-78414_B.pdf 日语
- JPN_SS_108-78519_A.pdf 日语
- 合格检测报告 JPN_SS_501-5976_A.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
- JPN_SS_411-78287_A.pdf 日语
- JPN_SS_411-78287_A.tif 日语
- JPN_SS_411-78325_A.pdf 日语
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50085096_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
电气特征
-
工作电压 (VDC): 125, 250
-
工作电压 (VAC): 125, 250
接触件特性
-
对接公端厚度 : .5 mm [ .02 in ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子接合区域电镀材料厚度 : .38 µm [ 15 µin ]
-
压线筒类型 : Open
-
端子长度 : 7.9 mm [ .311 in ]
-
端子基材 : 铜合金
-
对接公端宽度 : .7 mm [ .027 in ]
-
端子方向 : 直式
-
端子额定电流（最大值） (A): 5
-
端子类型 : 母端
-
端子接触部电镀材料 : 金
-
端子底板材料 : 镍
端接特性
-
产品端接到 : 线缆
-
线缆端接方法 : 压接
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 1.08 – 1.9 mm [ .042 – .074 in ]
-
线径 (AWG): 28 – 22
-
线径 (mm²): .08 – .38
使用环境
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : 卷和盒
-
封装数量 : 6000
