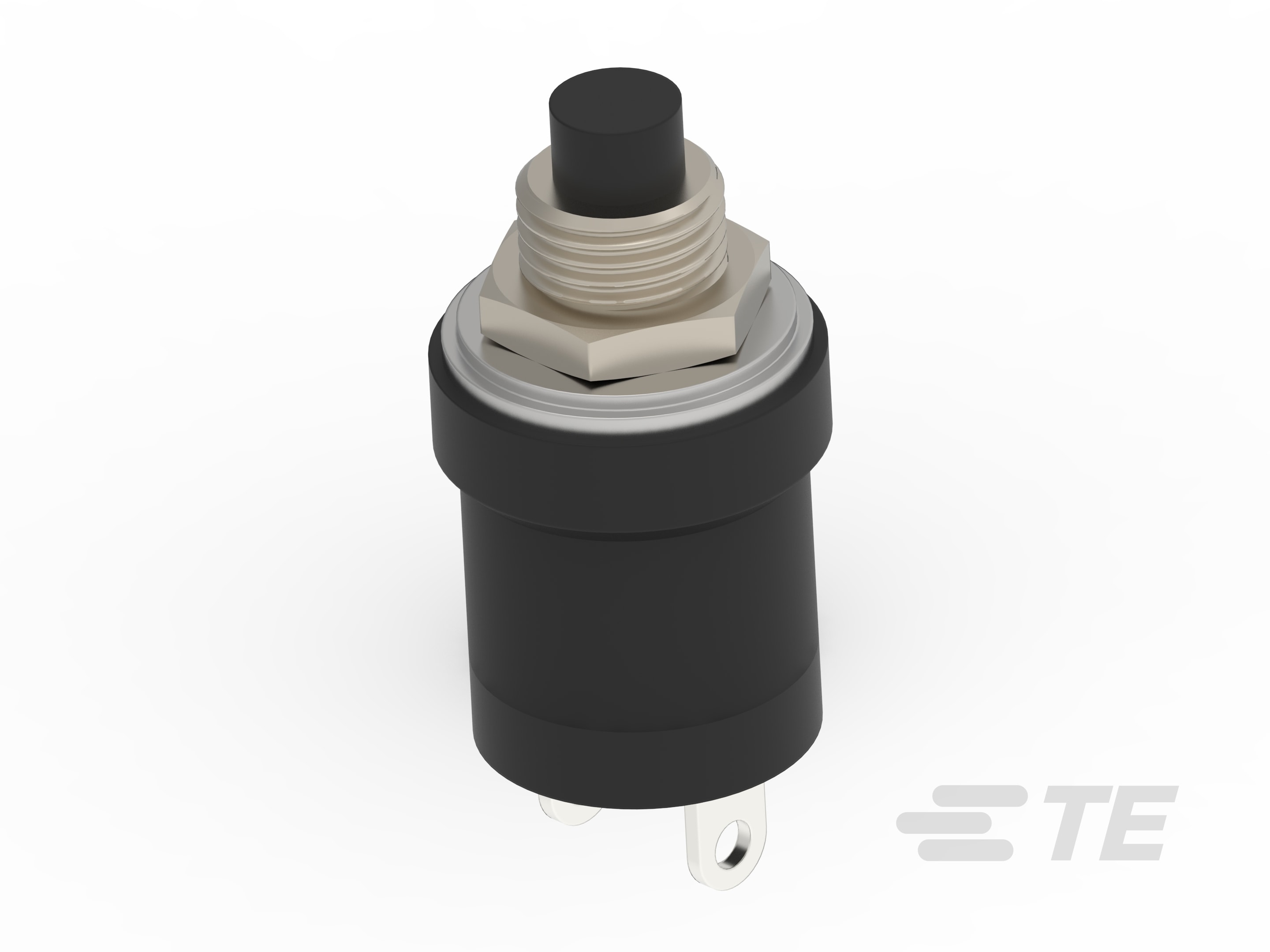

MSP103B04

General Purpose Push Button Switch, NC, Momentary, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, ALCOSWITCH MSP3

MSP103B04-1825516-1

MSP103B04

General Purpose Push Button Switch, NC, Momentary, Single Pole - Single Throw Configuration (Pole-Throw), Single Actuator, ALCOSWITCH MSP3

    • ALCOSWITCH
    • Alcoswitch MSP3
  • TE 内部编号 1825516-1
  • TE 内部产品描述 MSP103B04

  • 按钮开关产品类型 : 通用按钮开关

  • 照明 : 不带

  • 操作功能 : NC，瞬时

  • 配置（极掷） : 单极 - 单掷

  • 致动器数量 : 单

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 致动器类型 : 封帽（柱塞型）

  • 开关连接类型 : 接线片

  • 按钮开关产品类型 : 通用按钮开关

  • 照明 : 不带

  • 致动器种类 : 圆形致动器

结构特性

  • 面板切口尺寸 (in): .253

  • 操作功能 : NC，瞬时

  • 配置（极掷） : 单极 - 单掷

  • 致动器数量 : 单

  • 微动 : 不带

  • 开关反馈类型 : 非触觉

  • 支撑架 : 不带

电气特征

  • 触点额定电流 (A): 3

  • 工作电压范围 (VAC): 125

主体特性

  • 产品方向 : 垂直

  • 致动器材料 : 热塑塑料

  • 致动器方向 : 顶部

  • 外壳材料 : 酚树脂

  • 致动器外形 : 扩展型

  • 套管种类 : 螺纹

  • 套管螺纹尺寸 : 1/4-40

  • 致动器颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • 开关端子电镀材料 : 银

壳体特性

  • 小尺寸 : 否

  • 工艺密封 : 否

尺寸

  • 致动器长度 : 2.5 mm [ .098 in ]

  • 套管长度 : 5.97 mm [ .235 in ]

  • 按钮宽度 : 3.98 mm [ .157 in ]

使用环境

  • 工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]

包装特性

  • 封装方法 : 批量
