180460

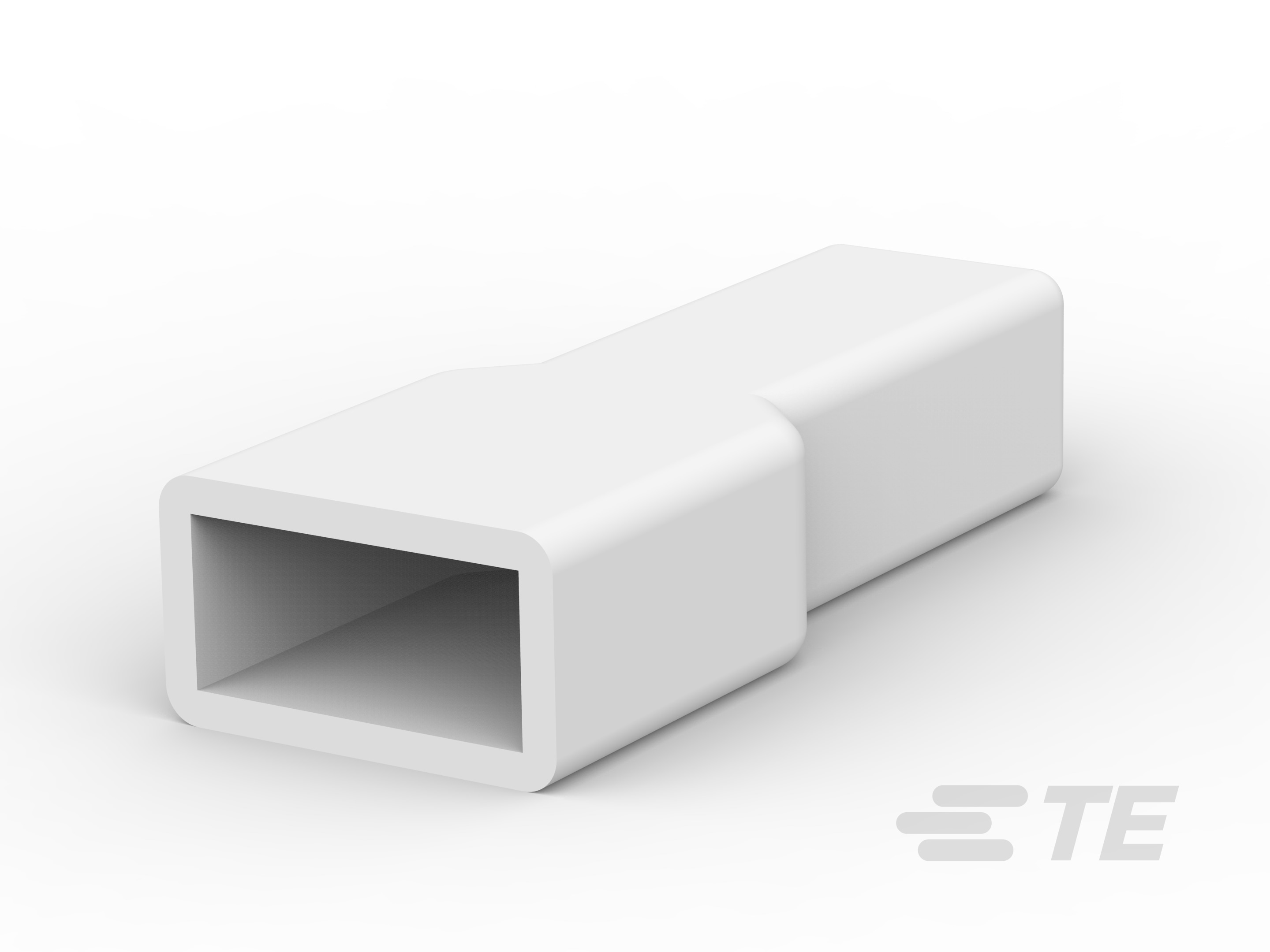

Insulation Boot, Straight, Polyamide 6.6, Natural, Carton, -25 – 105 °C [-13 – 221 °F], FASTON 187, Insulation Boots & Sleeves
180460
Insulation Boot, Straight, Polyamide 6.6, Natural, Carton, -25 – 105 °C [-13 – 221 °F], FASTON 187, Insulation Boots & Sleeves
-
- FASTON
- FASTON 快接端子 187
- TE 内部编号 180460
- TE 内部产品描述 INSULATING BOOT POLYAMIDE NATURAL
-
绝缘防护罩和套管产品类型 : 绝缘防护罩
-
端子方向 : 直式
-
兼容的绝缘直径（最大值） : 3.7 mm [ .145 in ]
-
兼容的绝缘直径范围 : 3.7 mm [ .145 in ]
-
主要产品材料 : 聚酰胺 6.6
文档
产品图纸
- INSULATING BOOT ENG_CD_180460_G.pdf 英文版本
- INSULATING BOOT 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_180460_G.pdf 英文版本
- 3D_CVM_CVM_180460_G.pdf 3D
- 下载查看 ENG_CVM_CVM_180460_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_180460_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_180460_G.3d_stp.zip 英文版本
- ENG_CVM_180460_G.3d_igs.zip 英文版本
- ENG_CVM_180460_G.3d_stp.zip 英文版本
- ENG_CVM_180460_G.2d_dxf.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
绝缘防护罩和套管产品类型 : 绝缘防护罩
主体特性
-
主要产品材料 : 聚酰胺 6.6
-
主要产品颜色 : 土黄色
接触件特性
-
接受端子种类 : 母端
-
端子方向 : 直式
尺寸
-
产品长度 : 22.5 mm [ .9 in ]
-
兼容的绝缘直径（最大值） : 3.7 mm [ .145 in ]
-
兼容的绝缘直径范围 : 3.7 mm [ .145 in ]
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
包装特性
-
封装数量 : 20000
-
封装方法 : Carton
